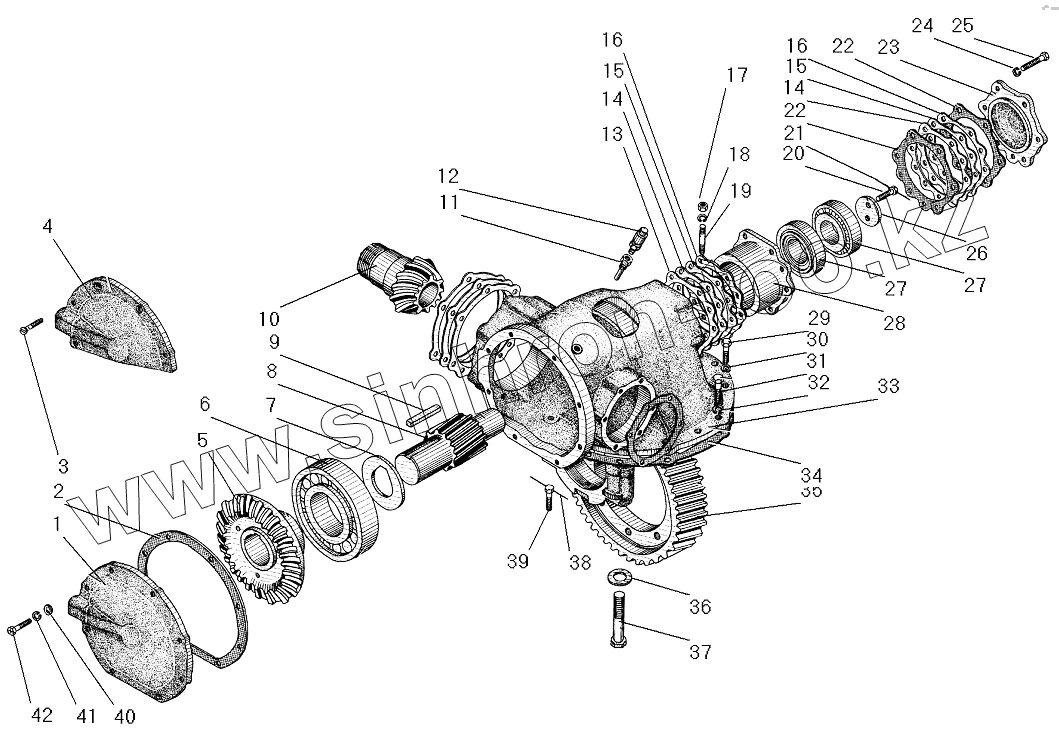

Каталог запасных частей к технике: УралАЗ СПТС УРАЛ-32552. Редуктор главной передачи
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
20
21
22
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4320Я-2402105 | 4320Я-2402105 | Шестерня в сборе | |
| 4320Я-2402009 | 4320Я-2402009 | Шестерни редуктора | |
| 1 | 55571-2402145 | Крышка картера в сборе | |
| 2 | 636106-2402146 | Прокладка крышки | |
| 3 | 221720-П29 | Винт М10-6gх22 | |
| 4 | 55571-2302145 | Крышка картера в сборе | |
| 5 | 375-2402061-Б | Шестерня ведомая коническая | |
| 6 | 12318КМ | Подшипник роликовый цилиндрический ведомой конической шестерни главной передачи | |
| 7 | 375-2402065 | Шайба опорная подшипника | |
| 8 | 4320Я-2402110 | Шестерня ведущая цилиндрическая | |
| 9 | 375-2402108 | Шпонка призматическая 77х10 | |
| 10 | 4320-2402017 | Шестерня ведущая коническая | |
| 11 | 375-4245072 | Трубка с пробкой в сборе | |
| 12 | 298430 | Сапун | |
| 13 | 4320-2402129 | Прокладка стакана подшипника | |
| 14 | 375-2402126 | Прокладка регулировочная толщиной 0,22мм | |
| 15 | 375-2402127 | Прокладка регулировочная толщиной 0,1мм | |
| 16 | 375-2402128 | Прокладка регулировочная толщиной 0,05мм | |
| 17 | 250559-П29 | Гайка М14х1,5-6Н | |
| 18 | 252138-П2 | Шайба 14 пружинная | |
| 19 | 333581-П29 | Шпилька М14х1,5 | |
| 20 | 331950-П29 | Болт М12х30 | |
| 21 | 258280 | Шплинт 1,6х150 | |
| 22 | 375-2402043 | Прокладка крышки стакана | |
| 23 | 375-2402135 | Крышка стакана подшипников | |
| 24 | 252137-П2 | Шайба 12 пружинная | |
| 25 | 331970-П29 | Болт М12х40 | |
| 26 | 375-2402109-10 | Шайба прижимная | |
| 27 | 7310А | Подшипник роликовый конический | |
| 28 | 375-2402124 | Стакан подшипников ведущей цилиндрической шестерни | |
| 29 | 55571-2402066 | Болт М16х1,5х34 | |
| 30 | 252139-П2 | Шайба 16 | |
| 31 | 332762-П29 | Болт М18х1,5х36 | |
| 32 | 252140-П2 | Шайба 18.ОТ | |
| 33 | 55571-2402015 | Картер редуктора в сборе | |
| 34 | 55571-2402142 | Прокладка картера | |
| 35 | 4320Я-2402120 | Шестерня ведомая цилиндрическая | |
| 36 | 375-2402047-11 | Шайба | |
| 37 | 332905 | Болт М20х100 | |
| 38 | 258286 | Шплинт 1,6х300 | |
| 39 | 55571-2402067 | Болт М16х1,5х34 | |
| 40 | 252006-П29 | Шайба 10 | |
| 41 | 252136-П2 | Шайба 10 пружинная | |
| 42 | 331504-П29 | Болт М10х30 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
