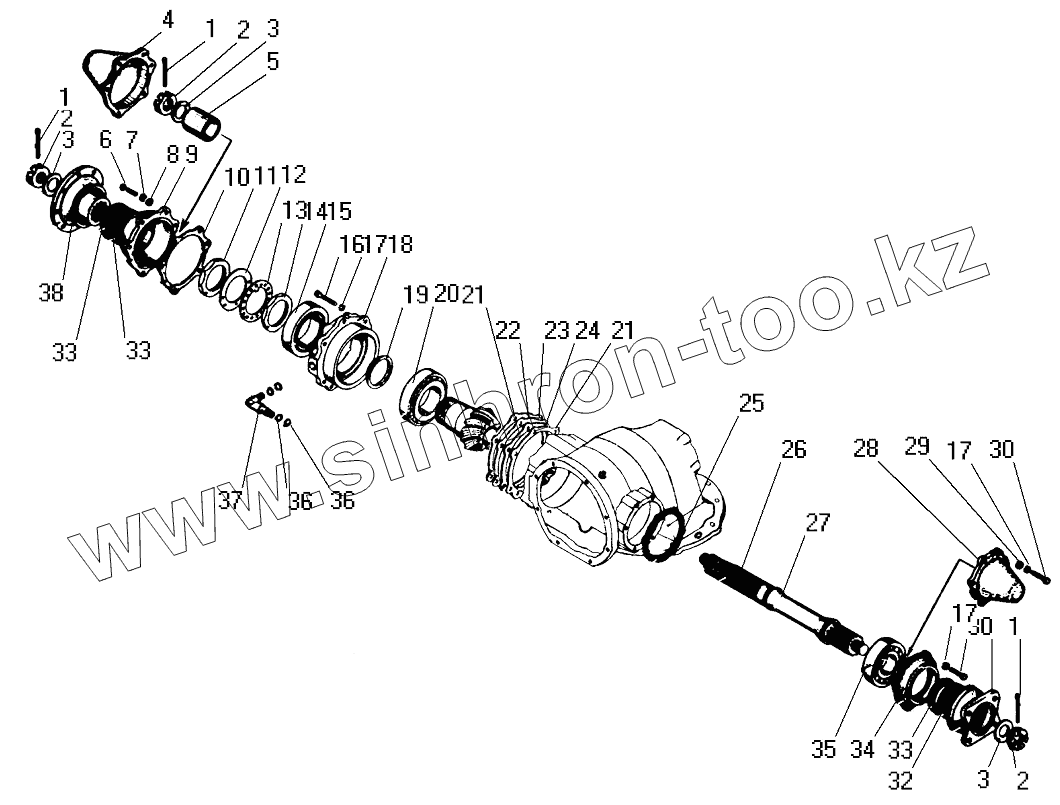

Каталог запасных частей к технике: УралАЗ СПТС УРАЛ-32552. Проходной вал редуктора главной передачи
1
1
1
2
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
20
21
21
22
23
24
25
26
27
28
29
30
30
31
32
33
33
33
34
35
36
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 258084 | Шплинт 6,3х45 | |
| 2 | 335033 | Гайка М30х1,5 | |
| 3 | 336432 | Шайба 31 | |
| 4 | 4320-2302051-10 | Крышка передних подшипников | |
| 5 | 375-2302042 | Втулка распорная | |
| 6 | 201459-П29 | Болт М8-6gх28 | |
| 7 | 252135-П2 | Шайба 8 пружинная | |
| 8 | 252005-П29 | Шайба 8 | |
| 9 | 4320-2402051-11 | Крышка передних подшипников | |
| 10 | 4320-2402038-10 | Прокладка крышки | |
| 11 | 4320-2502077 | Гайка регулировочная | |
| 12 | 4320-2502078 | Шайба отгибная | |
| 13 | 4320-2502079 | Шайба стопорная | |
| 14 | 4320-2502075 | Гайка в сборе | |
| 15 | 6-7515А | Подшипник роликовый конический дифференциала и вала ведущей шестерни главной передачи | |
| 16 | 331970-П29 | Болт М12х40 | |
| 17 | 252137-П2 | Шайба 12 пружинная | |
| 18 | 4320-2402049-10 | Стакан подшипников | |
| 19 | 4320-2502098 | Шайба регулировочная толщиной, 15,40 | |
| 19 | 4320-2502080 | Шайба регулировочная толщиной, 14,50 | |
| 19 | 4320-2502074-01 | Шайба регулировочная толщиной, 14,45 | |
| 19 | 4320-2502069-01 | Шайба регулировочная толщиной, 14,40 | |
| 19 | 4320-2502065-01 | Шайба регулировочная толщиной, 14,30 | |
| 19 | 4320-2502059-01 | Шайба регулировочная толщиной, 14,25 | |
| 19 | 4320-2502055-01 | Шайба регулировочная толщиной, 14,05 | |
| 19 | 4320-2502053-01 | Шайба регулировочная | |
| 19 | 4320-2502066-01 | Шайба регулировочная толщиной, 14,35 | |
| 20 | 7516А | Подшипник роликовый конический ведущей конической шестерни | |
| 21 | 375-2402038-01 | Прокладка | |
| 22 | 4320-2402034 | Прокладка регулировочная толщиной 0,22 мм | |
| 23 | 4320-2402035 | Прокладка регулировочная переднего подшипника толщиной 0,1 мм | |
| 24 | 4320-2402036 | Прокладка регулировочная переднего подшипника толщиной 0,05 мм | |
| 25 | 375-2402039 | Прокладка крышки заднего подшипника | |
| 26 | 4320-2402040 | Вал ведущей шестерни | |
| 27 | 4320-2502022 | Вал проходной редуктора | |
| 28 | 375-2402048-А | Крышка заднего подшипника | |
| 29 | 252007-П29 | Шайба 12 | |
| 30 | 331969-П29 | Болт М12х32 | |
| 31 | 375-1802264-Б | Фланец привода переднего моста в сборе | |
| 32 | 2.2-70x92-1 | Манжета в сборе | |
| 33 | 2.2-70x92-1 | Манжета в сборе | |
| 34 | 4320-2502048 | Крышка заднего подшипника | |
| 35 | 12311К1М | Подшипник роликовый цилиндрический вала ведущей шестерни главной передачи | |
| 36 | 018-022-25-2-2 | Кольцо уплотнительное | |
| 37 | 4320-2402147 | Штуцер маслоподводящий | |
| 38 | 375-1802079 | Фланец передний в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
