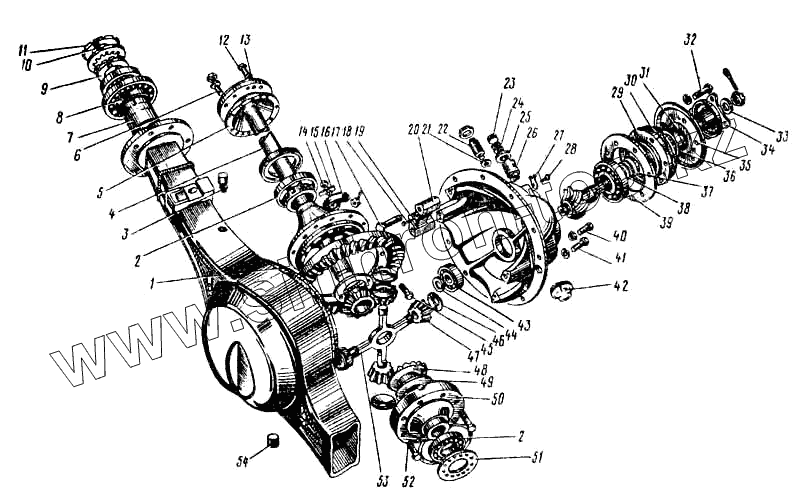

Каталог запасных частей к технике: ПАЗ-672М. Задний мост, дифференциал и полуоси
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 53-2402010 | 53-2402010 | Редуктор заднего моста в сборе | |
| 51-2402026 | 51-2402026 | Наружное кольцо заднего подшипника ведущей шестерни | |
| 56-2402026 | 56-2402026 | Наружное кольцо переднего подшипника ведущей шестерни | |
| 53-2402040 | 53-2402040 | Отражатель сальника ведущей шестерни | |
| 56-2402026 | 56-2402026 | Наружное кольцо переднего подшипника ведущей шестерни | |
| 258267-П | 258267-П | Проволока диам 1,2х550 шплинтовая к болтам коробки сателлитов | |
| 53-2402047 | 53-2402047 | Прокладка регулировочная муфты подшипников ведущей шестерни (толщиной 0,25 мм) | |
| 53-2402048 | 53-2402048 | Прокладка регулировочная муфты подшипников ведущей шестерни (толщиной 0,8 мм) | |
| 53-2402032 | 53-2402032 | Прокладка регулировочная подшипников ведущей шестерни (толщиной 0,15 мм) | |
| 53-2402033 | 53-2402033 | Прокладка регулировочная подшипников ведущей шестерни (толщиной 0,25 мм) | |
| 53А-2402115 | 53А-2402115 | Пружина втулки | |
| 51-2403036-А | 51-2403036-А | Подшипник коробки сателлитов в сборе | |
| 252138-П2 | 252138-П2 | Шайба пружинная 0 14 | |
| 252137-П2 | 252137-П2 | Шайба 12 пружинная | |
| 252137-П2 | 252137-П2 | Шайба 12 пружинная | |
| 53-2402017-Б | 53-2402017-Б | Шестерня ведущая в сборе с подшипниками | |
| 258039-П | 258039-П | Шплинт диам 3х20 | |
| 258056-П | 258056-П | Шплинт 4х40 | |
| 258288-П | 258288-П | Шплинт-проволока диам 1,6х350 | |
| 53-2402062 | 53-2402062 | Штифт установочный крышки подшипника дифференциала | |
| 53-2402020-Б | 53-2402020-Б | Ведущая и ведомая шестерни главной пары заднего моста (комплект после притирки) | |
| 292855-П8 | 292855-П8 | Ганка М14х1,5 | |
| 53-2402078-10 | 53-2402078-10 | Винт регулировочный в сборе | |
| 51-2402027 | 51-2402027 | Внутреннее кольцо и ролики заднего подшипника ведущей шестерни | |
| 56-2402027 | 56-2402027 | Внутреннее кольцо и ролики переднего подшипника | |
| 250612-П8 | 250612-П8 | Гайка М10 | |
| 292811-П | 292811-П | Гайка М12х1,25 | |
| 292977-П8 | 292977-П8 | Гайка М22х1,5 регулировочного винта ведомой шестерни | |
| 292958-П | 292958-П | Гайка М24х1,5 | |
| 53-2402022 | 53-2402022 | Муфта с наружными кольцами подшипников ведущей шестерни главной пары | |
| 53-2403010 | 53-2403010 | Дифференциал заднего моста в сборе | |
| 672-2400011-В | 672-2400011-В | Задний мост с рессорами в сборе | |
| 672-2401009 | 672-2401009 | Картер заднего моста в сборе с крышкой и усилителем | |
| 53-2402012-10 | 53-2402012-10 | Картер редуктора в сборе | |
| 53-2402013 | 53-2402013 | Картер редуктора заднего моста | |
| 51-2403038-А | 51-2403038-А | Кольцо внутреннее подшипника коробки сателлитов дифференциала | |
| 51-2403037-А | 51-2403037-А | Кольцо наружное подшипника коробки сателлитов дифференциала | |
| 53-2403019 | 53-2403019 | Коробка сателлитов дифференциала заднего моста левая | |
| 53-2403018 | 53-2403018 | Коробка сателлитов дифференциала заднего моста правая | |
| 53-2401015 | 53-2401015 | Крышка картера заднего моста | |
| 672-2400012-В | 672-2400012-В | Мост задний с тормозами и ступицами в сборе | |
| 1 | 53-2402045 | Прокладка картера редуктора | |
| 2 | 51-2403036-А | Подшипник коробки сателлитов в сборе | |
| 3 | 298430-П | Сапун заднего моста в сборе | |
| 4 | 53-2403070 | Полуось заднего моста | |
| 5 | 52-2403048 | Прокладка полуоси | |
| 6 | 291882-П8 | Шпилька М14х1,5х35 полуоси | |
| 7 | 672-2401005-В1 | Картер заднего моста в сборе | |
| 8 | 53-2401054-01 | Гайка подшипника ступицы заднего колеса со штифтом | |
| 9 | 51-2401050 | Шайба стопорная гайки подшипника | |
| 10 | 294990-П | Штифт диам 5х11 стопорной гайки подшипников | |
| 11 | 53-2401052-01 | Гайка подшипника ступицы заднего колеса наружная | |
| 12 | 201496-П8 | Болт М10х22 | |
| 13 | 250612-118 | Ганка М10 | |
| 14 | 201457 | Болт М8-6gх22 | |
| 15 | 51-2403023 | Шайба стопорная | |
| 16 | 53-2403022 | Маслоулавливатель | |
| 17 | 291151-П | Болт М16х105 крышки подшипника дифференциала | |
| 18 | 290606-П | Болт М8х14 крепления пластины стопорной гайки подшипника дифференциала | |
| 19 | 53-2403044 | Пластина стопорная гайки подшипника дифференциала | |
| 20 | 53-2402019 | Крышка подшипника дифференциала заднего моста | |
| 21 | 53-2402106-10 | Втулка упора ведомой шестерни главной пары | |
| 22 | 53-2402079-10 | Винт регулировочный упора ведомой шестерни главной пары | |
| 23 | 262521-П | Пробка 1" маслоприемного отверстия | |
| 24 | 53-2402089 | Пружина картера редуктора | |
| 25 | 53-2402088 | Тарелка маслоприемной трубки картера редуктора | |
| 26 | 53-2402086-А | Трубка малсоприемная картера редуктора | |
| 27 | 53-2402087 | Пластина стопорная маслоприемной трубки | |
| 28 | 201419-П8 | Болт М6х18 крепления маслоприемной трубки картера редуктора | |
| 29 | 53-2402023 | Муфта | |
| 30 | 53-2402035-А | Прокладка муфты подшипника | |
| 31 | 51-2402052-БЧ | Сальник ведущей шестерни в сборе | |
| 32 | 291557-П8 | Болт М12х45 крепления муфты подшипника ведущей шестерни | |
| 33 | 51-2402064 | Шайба специальная | |
| 34 | 53-2201100 | Фланец крепления карданного вала к ведущей шестерне в сборе | |
| 35 | 53-2402051-Б | Крышка передняя картера заднего моста в сборе | |
| 36 | 51-2402025 | Подшипник задний ведущей шестерни | |
| 37 | 52-2402029 | Кольцо распорное подшипников ведущей шестерни | |
| 38 | 53-2402031 | Прокладка регулировочная подшипников ведущей шестерни (толщиной 0,1 мм) | |
| 39 | 53-2402046 | Прокладка регулировочная муфты подшипников ведущей шестерни Шавкой пары (толщ иной 0,1мм) не более | |
| 40 | 201499-П8 | Болт | |
| 41 | 291554-П8 | Болт М12х1,25х38 крепления редуктора заднего моста | |
| 42 | 262517-П | Пробка 2" контрольного отверстия | |
| 43 | 51-2402041 | Подшипник роликовый радиальным с короткими цилиндрическими роликами с безбортовым наружным кольцом и двумя вставными бортами (без сепаратора) | |
| 44 | 51-2402044 | Кольцо стопорное | |
| 45 | 290969-П | Болт крепления ведомой шестерни главной пары | |
| 46 | 53-2403058 | Шайба опорная сателлита дифференциала | |
| 47 | 53А-2403055 | Сателлит дифференциала заднего моста | |
| 48 | 53А-2403050 | Шестерня полуоси заднего моста | |
| 49 | 53-2403030 | Шайба опорная шестерни полуоси заднего моста | |
| 50 | 53-2403016 | Коробка сателлитов дифференциала заднего моста в сборе | |
| 51 | 53-2403040 | Гайка подшипника дифференциала | |
| 52 | 53-2403034 | Болт коробки сателлитов | |
| 53 | 53-2403060 | Крестовина сателлитов дифференциала заднего моста | |
| 54 | А-24457 | Пробки наливного и сливного отверстий |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
