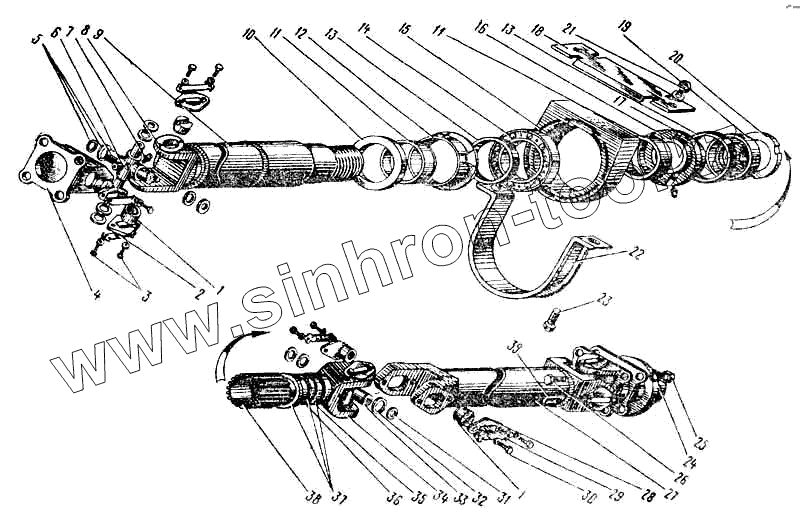

Каталог запасных частей к технике: ПАЗ-672М. Карданные валы
1
1
1
3
4
5
5
6
7
8
9
10
11
11
12
13
13
14
15
16
18
20
21
22
23
24
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 672-2202010 | 672-2202010 | Вал промежуточный с опорой в сборе | |
| 672-2202012 | 672-2202012 | Вал промежуточный с карданом в сборе | |
| 53-2202160 | 53-2202160 | Скоба крышек | |
| 264072-П8 | 264072-П8 | Пресс-масленка прямая М6 | |
| 51-2201077 | 51-2201077 | Пластина балансировочная | |
| 53-2202080 | 53-2202080 | Опора промежуточного вала в сборе | |
| 296991-П | 296991-П | Заглушка | |
| 53-2201048 | 53-2201048 | Вилка скользящая | |
| 672-2200010 | 672-2200010 | Валы карданные (комплект) | |
| 53А-2201122 | 53А-2201122 | Кольцо уплотнительное | |
| 1 | 53А-2201033-01Г4 | Игольчатый подшипник | |
| 1 | 53А-2201033-01Г4 | Игольчатый подшипник | |
| 1 | 51-2201039 | Пластина стопорная болтов крышки подшипника кардана | |
| 3 | 290487-П8 | Болт М6х12 | |
| 4 | 51-4913-А | Фланец кардана | |
| 5 | 53А-2201026 | Крестовина кардана с сальниками в сборе | |
| 5 | 53А-2201026 | Крестовина кардана с сальниками в сборе | |
| 6 | 296780-П | Клапан предохранительный крестовины | |
| 7 | 264072-П8 | Пресс-масленка прямая М6 | |
| 8 | 51-2201022-А | Вилка карданного вала | |
| 9 | 672-2202015 | Вал промежуточный | |
| 10 | 53-2202209 | Отражатель сальника опоры промежуточного вала передний | |
| 11 | 53-2202213-01 | Втулка распорная подшипника промежуточной опоры | |
| 12 | 53-2202088 | Крышка задняя в сборе | |
| 13 | 53-2202027 | Кольцо уплотнительное сальника | |
| 14 | 114 | Подшипник опоры ГОСТ 8388-57 | |
| 15 | 53-2202085 | Подушка опоры | |
| 16 | 53-2202031 | Обойма сальника | |
| 17 | 53-2202087 | Крышка передняя в сборе | |
| 18 | 53-2202086 | Накладка кронштейна | |
| 20 | 53-2202217-01 | Гайка распорной втулки подшипника опоры промежуточного вала | |
| 21 | 251815-П8 | Гайка М12х1,25 | |
| 22 | 53-2202082 | Кронштейн опоры | |
| 23 | 201561-П8 | Болт М12х1,25х25 крепления опоры промежуточного вала | |
| 24 | 252137-П2 | Шайба 12 пружинная | |
| 24 | 252137-П2 | Шайба 12 пружинная | |
| 25 | 251815-П8 | Гайка М12х1,25 | |
| 26 | 290863-П8 | Болт 1М12х32 фланца кардана | |
| 26 | 290863-П8 | Болт 1М12х32 фланца кардана | |
| 27 | 53А-2201010-01 | Вал карданный в сборе | |
| 28 | 51-4930 | Крышка подшипника | |
| 29 | 51-4931 | Пластина стопорная | |
| 30 | 290487П8 | Болт М6х12 | |
| 31 | 51-4920 | Кольцо сальника кардана, пробковое | |
| 32 | 31-4919 | Обойма сальника | |
| 33 | 51-2201030-А | Крестовина кардана | |
| 34 | 53-2201087 | Обойма сальника скользящей вилки карданного вала | |
| 35 | 53-2201088 | Кольцо уплотнительное наружное сальника скользящей вилки | |
| 36 | 53-2201085 | Кольцо уплотнительное сальника скользящей вилки | |
| 37 | 53-2201089 | Отражательная шайба сальника скользящей вилки | |
| 38 | 53-2202156 | Втулка шлицевая карданного вала в сборе | |
| 39 | 53-2202215-01 | Отражатель сальника опоры промежуточного вала задний | |
| 39 | 51-2201070 | Пластина балансировочная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
