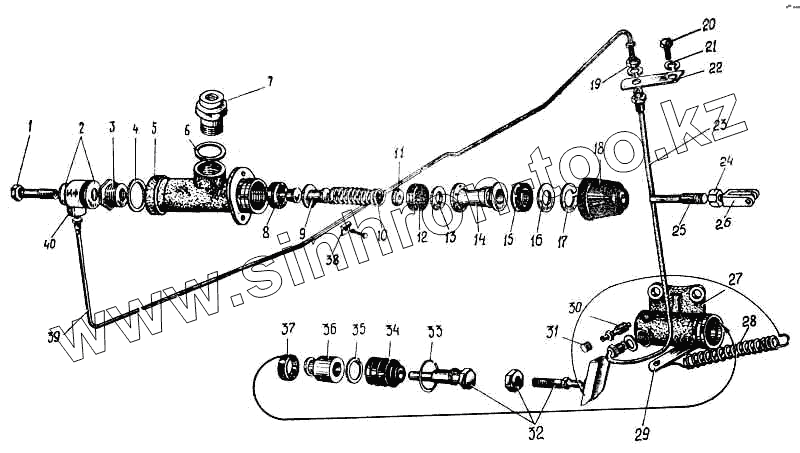

Каталог запасных частей к технике: ПАЗ-672М. Цилиндры сцепления главный и рабочий
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250511-П8 | 250511-П8 | Гайка | |
| 210379-П8 | 210379-П8 | Болт М8х20 | |
| 280023-П8 | 280023-П8 | Штуцер | |
| 252156-П2 | 252156-П2 | Шайба пружинная 10 | |
| 672-1602570-10 | 672-1602570-10 | Трубка в сборе | |
| 280052А-П29 | 280052А-П29 | Гайка соединительная | |
| 250512-П8 | 250512-П8 | Гайка М10 болта крепления картера | |
| 250510-П29 | 250510-П29 | Гайка М8 | |
| 672-1602434-10 | 672-1602434-10 | Кронштейн главного цилиндра сцепления | |
| 1 | 672-3506012 | Болт муфты | |
| 2 | 51-3506013 | Прокладка | |
| 3 | 402-3505017-Б1 | Штуцер главного цилиндра | |
| 4 | 402-3505018 | Прокладка штуцера | |
| 5 | 403-3505015 | Корпус | |
| 6 | 672-1602724 | Прокладка | |
| 7 | 672-1602722 | Пробка цилиндра | |
| 8 | 402-3505023-А | Кольцо упорное | |
| 9 | 402-3505020 | Клапан в сборе | |
| 10 | 403-3505031 | Пружина возвратная в сборе | |
| 11 | 402-3505035 | Манжета уплотнительная поршня внутренняя | |
| 12 | 402-3505035 | Манжета уплотнительная поршня внутренняя | |
| 13 | 402-3505030 | Клапан поршня | |
| 14 | 403-3505028 | Поршень в сборе | |
| 15 | 403-3505033 | Манжета уплотнительная поршня наружная | |
| 16 | 403-3505048-Б | Шайба упорная поршня | |
| 17 | 403-3505038 | Кольцо стопорное шайбы поршня | |
| 18 | 403-3505065 | Колпак защитный | |
| 19 | 250636-П8 | Гайка М16 | |
| 20 | 201496-П8 | Болт М10х22 | |
| 21 | 252136-П2 | Шайба 10 пружинная | |
| 22 | 672-1602583 | Кронштейн | |
| 23 | 672-1602590 | Шланг гибкий в сборе | |
| 24 | 250510-П29 | Гайка М8 | |
| 25 | 408-3505062 | Толкатель | |
| 26 | 408-3505064 | Вилка толкателя | |
| 27 | 66-01-1602510 | Цилиндр рабочий в сборе | |
| 28 | 11-7547 | Пружина оттяжная | |
| 29 | 62-1602576 | Скоба оттяжной пружины | |
| 30 | 12-3501048 | Клапан | |
| 31 | 12-3501049 | Колпачок | |
| 32 | 21Р-1602520-Б | Толкатель в сборе | |
| 33 | 258224-П | Шплинт 0,8х150 | |
| 34 | 21А-1602528 | Колпак защитный | |
| 35 | 66-1602518 | Кольцо стопорное | |
| 36 | 66-1602514 | Поршень | |
| 37 | 21А-1602548-Б | Манжета | |
| 38 | 652-3506044 | Скоба | |
| 39 | 672-1602570-10 | Трубка в сборе | |
| 40 | 12-3501081 | Муфта соединительная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
