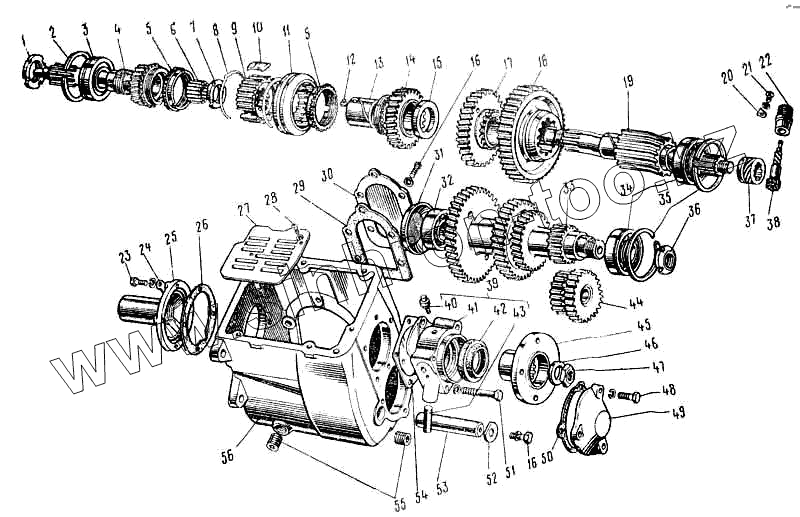

Каталог запасных частей к технике: ПАЗ-672М. Коробка передач
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252156-П2 | 252156-П2 | Шайба пружинная 10 | |
| 201497-П8 | 201497-П8 | Болт М10х25 | |
| 252155-П2 | 252155-П2 | Шайба 8 пружинная | |
| 252154-П2 | 252154-П2 | Шайба пружинная 6 | |
| 252153-П2 | 252153-П2 | Шайба пружинная диам 5 | |
| 252156-П2 | 252156-П2 | Шайба пружинная 10 | |
| 252136-П2 | 252136-П2 | Шайба 10 пружинная | |
| 252136-П2 | 252136-П2 | Шайба 10 пружинная | |
| 252136-П2 | 252136-П2 | Шайба 10 пружинная | |
| 52-1701224 | 52-1701224 | Фланец вторичного вала в сборе | |
| 53-1702120 | 53-1702120 | Рычаг | |
| 52-1702016 | 52-1702016 | Прокладка верхней крышки КПП | |
| 52-1701064 | 52-1701064 | Подшипник роликовый | |
| 52-1701040 | 52-1701040 | Крышка подшипника первичного вала | |
| 201457-П8 | 201457-П8 | Болт М10х25 | |
| 201505-П8 | 201505-П8 | Болт М10х45 переключения верхней крышки КПП | |
| 201457-8 | 201457-8 | Болт М8х22 | |
| 53А-1702010 | 53А-1702010 | Верхняя крышка в сборе | |
| 51-1701084 | 51-1701084 | Втулка | |
| 52-1701068-А | 52-1701068-А | Заглушка переднего подшипника блока шестеренок промежуточного вала КПП | |
| 52-1701116-Б | 52-1701116-Б | Муфта переключения 3-й и 4-й передач синхронизатора | |
| 52-1701022-А | 52-1701022-А | Комплект первичного вала с кольцом | |
| 52-1701128 | 52-1701128 | Комплект шестерен 3-й передачи с блокирующим кольцом синхронизатора после притирки конусов | |
| 672-1700010-11 | 672-1700010-11 | Коробка передач в сборе | |
| 53А-1700010-03 | 53А-1700010-03 | Коробка передач в сборе | |
| 53А-1702128 | 53А-1702128 | Колпак защитный | |
| 1 | 52-1701034 | Гайка подшипника первичного вала | |
| 2 | 52-1701033 | Кольцо упорное подшипника первичного вала КПП | |
| 3 | 52-1701032 | Подшипник шариковый | |
| 4 | 52-1701025-А | Вал первичный в сборе | |
| 5 | 52-1701164 | Кольцо блокирующее 3-й и 4-й передач | |
| 6 | 52-11701182-Б | Ролик | |
| 7 | 52-1701095 | Гайка стопорная вторичного вала | |
| 8 | 52-1701170 | Пружина синхронизатора | |
| 9 | 52-1701119 | Ступица скользящая муфты синхронизатора | |
| 10 | 21А-1701171 | Сухарь синхронизатора | |
| 11 | 52-1701118-Б | Муфта скользящая синхронизатора | |
| 12 | 52-1701120 | Стопор втулки шестерёнки 3-й передачи | |
| 13 | 52-1701115 | Втулка шестерни 3-й передачи | |
| 14 | 52-1701113 | Шестерня 3-й передачи вторичного вала | |
| 15 | 52-1701104 | Шайба упорная шестерни 2-й передачи | |
| 16 | 201495-П8 | Болт М10х20 | |
| 16 | 201495-П8 | Болт М10х20 | |
| 17 | 52-1701111 | Шестерня 2-й передачи | |
| 18 | 52-1701110-30 | Шестерня скользящая 1-й передачи | |
| 19 | 52-1701105-01 | Вторичный вал | |
| 20 | 51-3802031 | Стопор штуцера гибкого вала привода спидометра | |
| 21 | 290490-П8 | Болт М6х12 крепление стопора штуцера ведомой шестеренки привода спидометра | |
| 22 | 51-3802030 | Штуцер шибкого вала привода спидометра | |
| 23 | 201457-П8 | Болт М10х25 | |
| 24 | 51-1601190-А | Скоба оттяжной пружины муфты подшипника включение сцепления | |
| 26 | 52-1701042-01 | Прокладка крышки подшипника первичного вала КПП | |
| 27 | 52-1701016 | Грязеуловитель | |
| 28 | 220075-П | Винт М5х7 | |
| 29 | 52-1701021 | Прокладка крышки люка отбора мощности КПП | |
| 30 | 52-1701020 | Крышка люка отбора мощности КПП | |
| 31 | 52-1701068-А | Заглушка переднего подшипника блока шестеренок промежуточного вала КПП | |
| 32 | 52-1701064 | Подшипник роликовый | |
| 33 | 52-1701050-10 | Блок шестерен промежуточного вала | |
| 34 | 52-1701073 | Подшипник шариковый | |
| 35 | 20-1701034 | Кольцо стопорное подшипника первичного вала (норма упаковки 1,52 т. шт., 21 кг.) | |
| 36 | 52-1701079 | Гайка стопорная подшипника промежуточного вала | |
| 37 | 52-3802033 | Шестерня привода спидометра ( ведущая ) | |
| 38 | 52-3802034 | Шестерня привода спидометра ( ведомая ) | |
| 39 | 52-1701200 | Крышка заднего подшипника вторичного вала коробки передач в сборе | |
| 40 | 293429-П | Сапун в сборе | |
| 41 | 52-1701205 | Крышка заднего подшипника вторичного вала | |
| 42 | 51-1701210-А | Сальник задней крышки коробки передач | |
| 43 | 51-3508055 | Палец рычага привода центрального тормоза | |
| 44 | 52-1701080-20 | Блок шестерен заднего хода | |
| 45 | 51-1701240-Д | Фланец вторичного вала коробки передач | |
| 46 | 51-2402064 | Шайба специальная | |
| 47 | 52-11701247 | Гайка М22 вторичного вала | |
| 48 | 201497-П8 | Болт М10х25 | |
| 49 | 52-1701070 | Крышка заднего подшипника блока шестерен промежуточного вала | |
| 50 | 52-1701075 | Прокладка крышки заднего подшипника промежуточного вала КПП | |
| 51 | 201510-П8 | Болт М10х65 крепления задней крышки вторичного вала КПП | |
| 52 | 52-1701092 | Упорная пластина оси блока шестеренки заднего хода | |
| 53 | 52-1701090 | Ось блока шестерен заднего хода | |
| 54 | 52-1701203 | Прокладка крышка заднего подшипника вторичного | |
| 55 | А-24457 | Пробки наливного и сливного отверстий | |
| 56 | 52-1701015-А | Картер коробки передач |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
