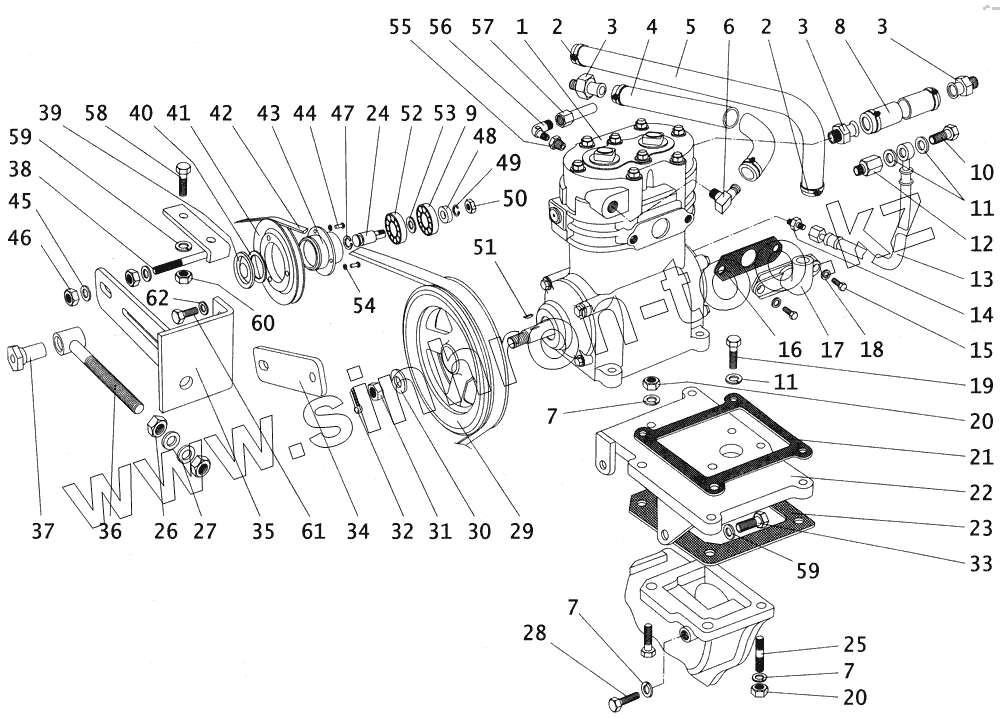

Каталог запасных частей к технике: ПАЗ-4234. Установка пневмокомпрессора автобуса ПАЗ4234
1
2
2
3
3
3
4
5
6
7
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 53-1308080-12 | 53-1308080-12 | Ролик натяжной | |
| 4230-01-3509320 | 4230-01-3509320 | Кронштейн с роликом в сборе | |
| 1 | 5335-3509012-10 | Компрессор | |
| 2 | ХЧП 10.019 | Хомут | |
| 3 | 242-3509213 | Штуцер | |
| 4 | 18х29-400-1,3(13) | Рукав | |
| 5 | 4230-3509276 | Шланг подвода воздуха к компрессору | |
| 6 | 265-3509030 | Штуцер | |
| 7 | 10.65Г.06 | Шайба | |
| 8 | 18х29-600-1,3(13) | Рукав | |
| 9 | 41-1307082-21 | Подшипник 20703А1 задний | |
| 10 | 240-3509233 | Болт штуцера | |
| 11 | 36-1104783 | Прокладка | |
| 12 | 245-3509104 | Штуцер | |
| 13 | 2403509150 | Маслопровод | |
| 14 | 240-3509232 | Штуцер | |
| 15 | 201458-П29 | Болт М8х6gx25 | |
| 16 | 5336-3509240 | Прокладка | |
| 17 | 3205-3509275 | Патрубок впускной компрессора | |
| 18 | 252155-П29 | Шайба 8 | |
| 19 | М10-6gх35.88.35.019 | Болт | |
| 20 | М10-6Н.019 | Гайка | |
| 21 | 245-3509103 | Прокладка | |
| 22 | 245-3509110-А | Плита | |
| 23 | 240-3509037-А | Прокладка | |
| 24 | 12-1308087-Б | Ось натяжного ролика | |
| 25 | 245-3509105 | Шпилька | |
| 26 | 250514-П29 | Гайка М12 | |
| 27 | 252007-П29 | Шайба 12 | |
| 28 | М10-6gх20.88.35.019 | Болт | |
| 29 | 500-3509130-12 | Шкив | |
| 29 | 245-3409102 | Шкив | |
| 30 | 5336-3509368 | Шайба (или А16.01.08кп 05) | |
| 31 | 5336-3509367 | Гайка М16х1,5-6Н 04.05 | |
| 32 | 4х25.016 | Шплинт | |
| 33 | 201495-П29 | Болт М10х20 | |
| 34 | 4230-01-3509321 | Кронштейн ролика | |
| 35 | 4230-01-3509314 | Кронштейн | |
| 36 | 4230-01-3509010 | Винт регулировочный | |
| 37 | 4230-01-3509011 | Болт | |
| 38 | 4230-01-3509310 | Кронштейн | |
| 39 | 51-1308091-Б | Крышка | |
| 40 | 321-3728634 | Кольцо стопорное | |
| 41 | 53-1308081-Б | Шкив натяжного ролика | |
| 42 | 1-11х10-1250 | Ремень | |
| 43 | 53-1308069-10 | Ступица | |
| 44 | 4 597 329 108 | Заклепка 5х14 | |
| 45 | 252007-П29 | Шайба 12 | |
| 46 | 2505014-П29 | Гайка М12-6Н | |
| 47 | 12-1307029 | Кольцо стопорное подшипника | |
| 48 | 672-1308088 | Шайба специальная | |
| 49 | 251036-П29 | Шайба 10 | |
| 50 | 250512-П29 | Гайка М10 | |
| 51 | 5х7,5 | Шпонка | |
| 52 | 280203А | Подшипник передний | |
| 53 | 41-1307074 | Шайба распорная подшипников | |
| 54 | 4 598 111 204 | Шайба 5 | |
| 55 | 4230-3509288 | Штуцер | |
| 56 | 3205-6505095 | Угольник ввертный | |
| 57 | 3205-70-3552048 | Трубка от компрессора до муфты в сборе | |
| 58 | 201501-П29 | Болт М10х35 крепления отстойника | |
| 59 | 252136-П29 | Шайба 10 пружинная | |
| 60 | 250512-П29 | Гайка М10 | |
| 61 | 201460-П29 | Болт М8х30 | |
| 62 | 252135-П29 | Шайба 8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
