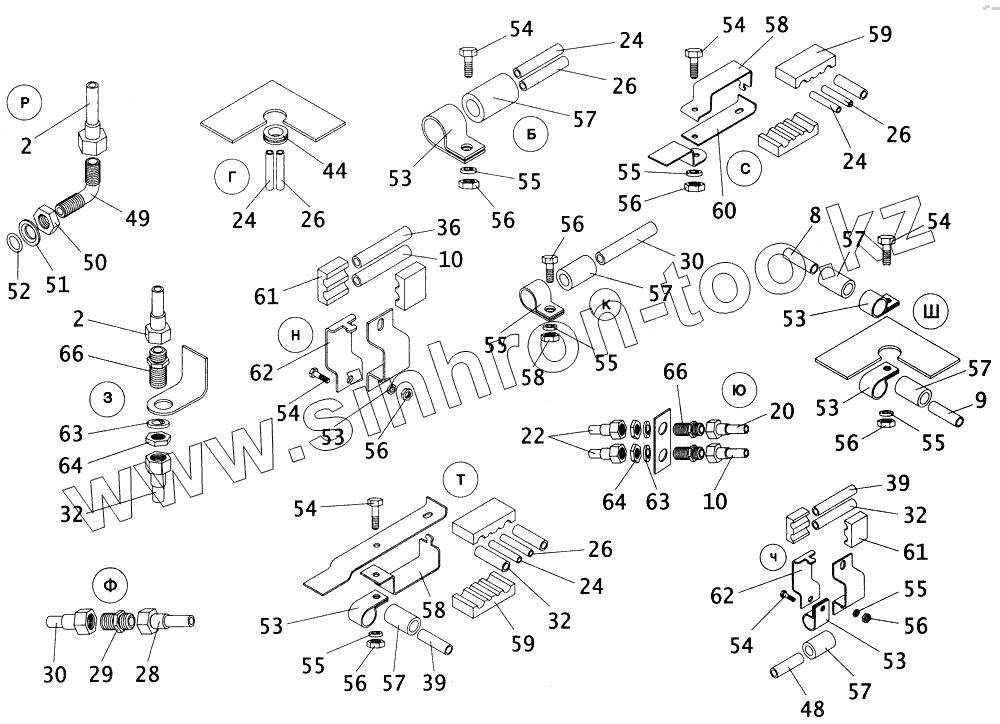

Каталог запасных частей к технике: ПАЗ-4234. Схема пневматической системы тормозов с пневмоаппаратурой

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
2
2
8
9
10
10
20
22
24
24
24
24
26
26
26
26
28
29
30
30
32
32
32
36
39
39
39
44
48
49
50
51
52
53
53
53
53
53
53
54
54
54
54
54
54
55
55
55
55
55
55
55
56
56
56
56
56
56
56
57
57
57
57
57
57
58
58
58
59
59
60
61
61
62
62
63
63
64
64
66
66
Позиция на иллюстрации Заводской номер детали Название детали
3205-3552168 3205-3552168 Гайка
2901 1/4-17 2901 1/4-17 Глушитель
2702.3829 2702.3829 Датчик аварийного давления воздуха
100-3515310-10 100-3515310-10 Клапан контрольного вывода
3205-3515070 3205-3515070 Клапан сброса конденсата
3205-3400016 3205-3400016 Кольцо уплотнительное
017-021-25-2-2 017-021-25-2-2 Кольцо уплотнительное
3205-3405188 3205-3405188 Кольцо уплотнительное
019-023-25-2-2 019-023-25-2-2 Кольцо уплотнительное
ЭПМ-1 АДЮИ 453643.002-02 ЭПМ-1 АДЮИ 453643.002-02 Модулятор давления в сборе (пр-ва ЭКРАН Беларусь)
3205-3552188 3205-3552188 Ниппель
49Б-4225155 49Б-4225155 Оболочка защитная
3205-3213026 3205-3213026 Переходник
3205-3552192 3205-3552192 Проходник ввертный
3205-3513050 3205-3513050 Пробка
32053-3552282 32053-3552282 Прокладка
3205-3513083 3205-3513083 Прокладка воздушного баллона
672-3506013 672-3506013 Прокладка
3205-3505024 3205-3505024 Прокладка штуцера
32053-3552280 32053-3552280 Тройник клапана контрольного вывода
3205-3513086 3205-3513086 Хомут крепления баллона
32053-3552318 32053-3552318 Шайба
3205-70-1104088 3205-70-1104088 Шайба уплотнительная
3205-3513061 3205-3513061 Штуцер
32053-3552279 32053-3552279 Штуцер ввертной
32053-3552312 32053-3552312 Штуцер ввертной
32053-3552300 32053-3552300 Штуцер ввертной
1 32053-3552248-30 Шланг тормозной в сборе
1 РВ10464.4910.4910/450 Шланг тормозной в сборе
2 32053-3552250-30 Шланг тормозной в сборе
2 РВ10464.4910.4910/600 Шланг тормозной в сборе
3 0486 201 010 Модулятор давления в сборе (пр-ва КНОР-БРЕМЗЕ Германия)
4 32053-3552262 Трубка в сборе
5 32053-3518062 Клапан быстрого оттормаживания в сборе
6 3205-3552180 Тройник проходной
7 100-3519200-01 Тормозная камера тип 24/24 с пружинным энергоаккумулятором в сборе
8 32053-3552236 Трубка от проходника до тройника в сборе
9 32053-3552232 Трубка от клапана оттормаживания до проходника в сборе
10 32053-3552230 Трубка от крана стояночного тормоза к проходнику
11 3205-3513015 Баллон воздушный
12 LА-6277 Воздухоосушитель в сборе
13 3205-3552207 Трубка от воздухоосушителя до регенерационного баллона
14 3205-3511111 Баллон регенерационный
15 32053-3552216 Трубка от баллона до воздухоосушителя в сборе
16 3205-3552015-20 Баллон воздушный
17 32053-3552226 Трубка от баллона к 4-х контурному защитному клапану в сборе
18 32053-3552228 Трубка от баллона к 4-х контурному защитному клапану в сборе
19 3205-3515400-10 Клапан защитный 4-х контурный в сборе
20 32053-3552218 Трубка от защитного клапана до крана стояночного тормоза в сборе
21 100-3537010 Кран стояночного тормоза с ручным управлением в сборе
22 32053-3552260 Трубка от крана тормозного до муфты в сборе
23 100-3519110 Камера тормозная тип 20 в сборе
23 100-3519110-20 Камера тормозная тип 20 в сборе
23 100-3519210-01 Камера тормозная тип 24 в сборе
23 100-3519210-03 Камера тормозная тип 24 в сборе
24 3205-3552085-30 Трубка от баллона к манометру
25 21.3830 Указатель давления воздуха (манометр) в сборе
26 3205-3552086-30 Трубка от баллона к манометру
27 А29.05.000 Компрессор в сборе
27 5336-3509012-02 Компрессор в сборе
28 3205-70-3552048 Трубка от компрессора до муфты в сборе
29 3205-3552182 Проходник прямой
30 3205-70-3552050 Трубка от компрессора до муфты в сборе
31 32053-3552264 Трубка от тройника к правому переднему тормозу в сборе
32 32053-3552112 Трубка от тройника к левому переднему тормозу в сборе
33 32053-3552110 Трубка от модулятора к тройнику
33 32053-3552326 Трубка от модулятора к тройнику
34 32053-3552214-10 Трубка от тормозного крана модулятора в сборе
34 4234-3552214 Трубка от тормозного крана модулятора в сборе
35 100-3514008 Кран двухмагистрапьный
35 100-3514008-01 Кран тормозной двухсекционный в сборе
36 32053-3552242 Трубка от крана до проходника
37 3206-3552072-10 Трубка от баллона передних тормозов к тормозному крану
38 3206-3552066-10 Трубка от баллона задних тормозов к тормозному крану
39 3205-07-3552209 Трубка от муфты до вохдухоосушителя в сборе
39 4234-3552209 Трубка от муфты до маслоуловителя в сборе
40 4234-3552108 Трубка от баллона до защитного клапана в сборе
40 32053-3552108 Трубка от баллона к 4-х контурному крану в сборе
41 3205-3513015 Баллон воздушный
41 3205-3513015-20 Баллон воздушный
42 672-3724136 Втулка
43 3205-3552100-20 Трубка в сборе
43 4234-3552100 Трубка от баллона до механизма открывания
44 672-1101092 Втулка уплотнительная
45 9У5.155.004-03 Пневмораспределитель
46 9У2.958.001-15 Цилиндр в сборе
47 3205-3552094 Трубка от одинарного защитного клапана до баллона дверей
47 4234-3552094 Трубка от одинарного защитного клапана к баллону дверей
48 32053-3552246 Трубка от проходника до защитного клапана в сборе
49 32053-3552296 Штуцер угловой
50 250636-П29 Гайка М16
51 32053-3552295 Шайба
52 3205-3400016 Кольцо уплотнительное
53 3205-3506038 Хомут крепления трубок
54 211418-П29 Болт М6-6gх16
55 250508-П29 Гайка М6
56 252134-П29 Шайба 6
57 3205-3552130 Втулка
58 3205-3552135 Кронштейн крепления трубок
59 3205-3552014 Уплотнитель трубопроводов
60 3205-3552137 Кронштейн крепленая трубок
61 3205-3552015 Уплотнитель трубопроводов
62 3205-3552126 Кронштейн крепления трубок
63 252160-П29 Шайба 18Л
64 250638-П29 Гайка М18х1,5-6Н ОСТ 37.001.124-93
65 4234-3552220 Трубка от маслоуловителя до воздухоосушителя
66 32053-3552292 Проходник
67 4234-3552225 Трубка от воздухоосушителя до регенерационного баллона
68 АС951А Маслоотделитель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
