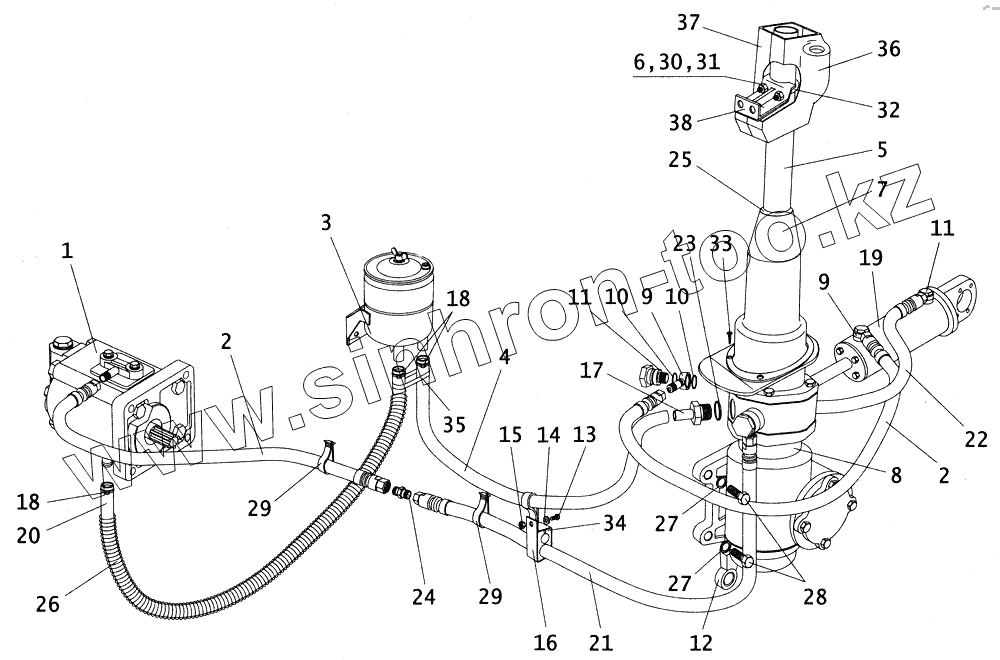

Каталог запасных частей к технике: ПАЗ-4234. Рулевое управление с гидроусилителем и трубопроводами
1
1
2
2
3
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
27
28
29
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 297575-П29 | 297575-П29 | Шплинт 5,4х22,4 | |
| 672-6505059 | 672-6505059 | Пряжка хомутика | |
| 1 | 0636.15.3.25А | Насос шестеренный в сборе | |
| 1 | АСЭА.063615.001-01 | Насос шестеренный в сборе | |
| 2 | 3205-3408020-01 | Шланг нагнетательный | |
| 3 | АСЭА.061614.002 | Бачок масляный | |
| 3 | 061614.40А | Бачок масляный | |
| 4 | 3205-70-3408026 | Шланг сливной | |
| 5 | 3205-3401096-01 | Колонка рулевого управления в сборе | |
| 6 | 252134-П29 | Шайба 6 | |
| 7 | 3205-3403035 | Кожух рулевой колонки | |
| 8 | 64229-3400010-60 | Рулевой механизм с распределителем | |
| 9 | 3205-3405186-01 | Штуцер поворотный | |
| 10 | 019-023-25-2-2 | Кольцо уплотнительное | |
| 11 | 3205-3405095 | Болт приводной | |
| 12 | 3205-3401090-01 | Сошка рулевого механизма | |
| 13 | 201415-П29 | Болт М6х10 | |
| 14 | 252134-П29 | Шайба 6 | |
| 15 | 251086-П29 | Гайка М5 | |
| 16 | 3205-3408075 | Хомут | |
| 17 | 3205-3400020 | Штуцер сливной | |
| 18 | АВА19-28/9С7-W1 | Хомут червячный | |
| 19 | 3205-3405005 | Цилиндр гидроусилителя руля с корпусом шарнира в сборе | |
| 20 | 3205-70-3509276-01 | Шланг всасывающий | |
| 21 | 3205-3408020 | Шланг нагнетательный | |
| 22 | 3205-3408020-02 | Шланг нагнетательный | |
| 23 | 3205-3400016 | Кольцо уплотнительное | |
| 24 | 3205-70-3407078 | Штуцер | |
| 25 | 3205-3403026 | Кольцо уплотнительное | |
| 26 | 4230-3408180 | Оболочка защитная шланга | |
| 27 | 252139-П29 | Шайба 16 | |
| 28 | 202119-П29 | Болт М16х40 | |
| 29 | 3205-70-3408027 | Лента стяжная | |
| 30 | 252004-П29 | Шайба диаметром 6 | |
| 31 | 250508-П29 | Гайка М6 | |
| 32 | 3205-3403025 | Стремянка | |
| 33 | 240818-П29 | Винт М4х12 крепления накладки упора | |
| 34 | 3205-3408078 | Уплотнитель шлангов | |
| 35 | 3105-3724527 | Стяжка проводов нейлоновая | |
| 36 | 3205-3403040-01 | Кожух рулевой колонки верхний левый | |
| 37 | 3205-3403041-01 | Кожух рулевой колонки верхний правый | |
| 38 | 3205-3403051-01 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
