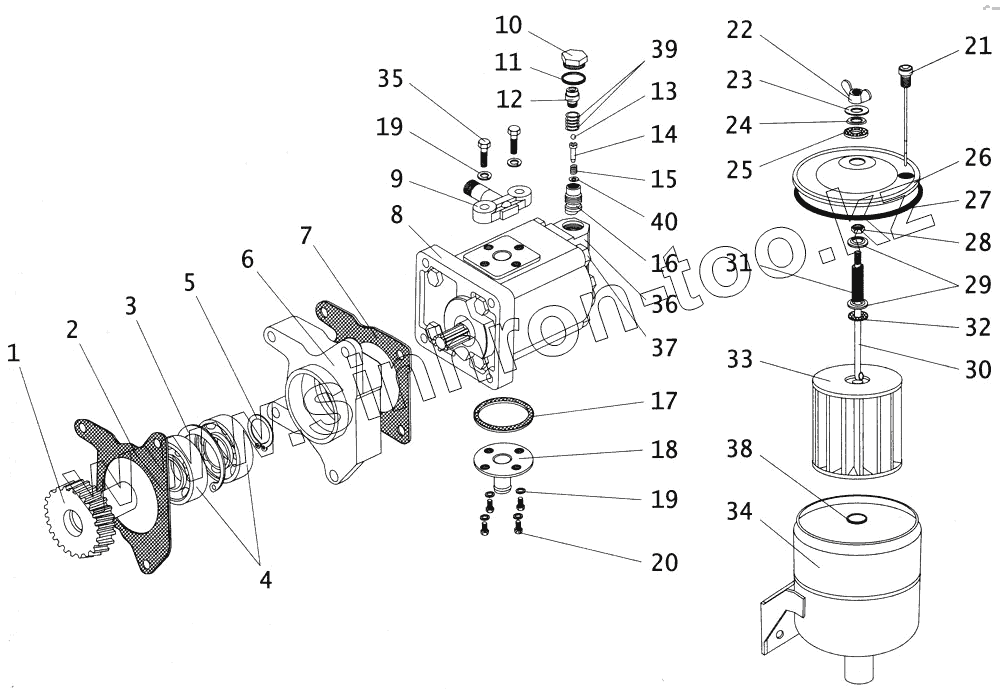

Каталог запасных частей к технике: ПАЗ-4234. Насос и бачок гидроусилителя рулевого управления
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
14
14
15
15
16
16
17
18
19
19
20
21
21
22
23
23
24
25
25
26
26
27
27
28
29
29
30
30
31
31
32
32
33
33
34
34
35
36
36
37
38
38
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| АСЭА.711111.001 | АСЭА.711111.001 | Сетка фильтра седла клапана | |
| АСЭА.061614.002 | АСЭА.061614.002 | Бачок масляный | |
| 10.65Г.019 | 10.65Г.019 | Шайба ГОСТ 6402-70 | |
| 8.65Г.06 | 8.65Г.06 | Шайба | |
| 063615.1.45.509 | 063615.1.45.509 | Сетка фильтра седла клапана | |
| 063615.1.45.104 | 063615.1.45.104 | Седло предохранительного клапана с фильтром в сборе | |
| АСЭА.306577.002 | АСЭА.306577.002 | Седло предохранительного клапана с фильтром в сборе | |
| 240-1022030-02 | 240-1022030-02 | Привод гидронасоса в сборе | |
| 063615.3.25А | 063615.3.25А | Насос шестеренный с переливным клапаном в сборе | |
| АСЭА.063615.001-01 | АСЭА.063615.001-01 | Насос шестеренный в сборе | |
| 063615.3.25.205 | 063615.3.25.205 | Крышка задняя насоса | |
| АСЭА.741662.002 | АСЭА.741662.002 | Крышка задняя насоса | |
| 063615.3.25.206 | 063615.3.25.206 | Корпус насоса | |
| 063615.3.25.204 | 063615.3.25.204 | Корпус клапана | |
| 061614.40А | 061614.40А | Бачок масляный | |
| М8-6gх30.88.35.019 | М8-6gх30.88.35.019 | Болт | |
| М8-6gх78.88.35.019 | М8-6gх78.88.35.019 | Болт крепления насоса к корпусу и блоку | |
| АСЭА.713153.001 | АСЭА.713153.001 | Гильза клапана | |
| 063615.3.25.303 | 063615.3.25.303 | Гильза клапана | |
| 063615.1.59.302-01 | 063615.1.59.302-01 | Дроссель корпуса насоса | |
| АСЭА.741632.001 | АСЭА.741632.001 | Корпус насоса | |
| АСЭА.731313.003 | АСЭА.731313.003 | Корпус клапана | |
| 063615.3.25.105 | 063615.3.25.105 | Коробка клапанная в сборе с клапаном | |
| АСЭА.713253.001-01 | АСЭА.713253.001-01 | Дроссель корпуса насоса | |
| АСЭА.306562.002 | АСЭА.306562.002 | Коробка клапанная в сборе с клапаном | |
| 1 | 240-1022061-Б | Шестерня | |
| 2 | 240-1022075-А1 | Прокладка | |
| 3 | 240-1307064-01 | Кольцо | |
| 4 | 205К | Подшипник | |
| 5 | В25 | Кольцо | |
| 6 | 240-1022069 | Корпус | |
| 7 | 50-1022062-Б1 | Прокладка | |
| 8 | АСЭА.НШ10А-ЗЛ | Насос шестеренчатый | |
| 9 | 4230-01-3407076 | Муфта угловая | |
| 10 | АСЭА.753125.001 | Заглушка | |
| 10 | 063615.1.45.303 | Заглушка | |
| 11 | 021-024-19 | Кольцо ГОСТ 9833-73 | |
| 12 | АСЭА.753137.001 | Седло предохранительного клапана | |
| 12 | 063615.1.45.304 | Седло предохранительного клапана | |
| 13 | 3,969-40 | Шарик ГОСТ 3722-81 | |
| 14 | АСЭА.715313.001 | Направляющая пружины | |
| 14 | 063615.3.25.305 | Направляющая пружины | |
| 15 | АСЭА.753513.001 | Пружина | |
| 15 | 063615.4.27.801 | Пружина | |
| 16 | АСЭА.715634.001 | Золотник перепускной | |
| 16 | 063615.3.25.302 | Золотник перепускной | |
| 17 | 019-023-25-2-2 | Кольцо уплотнительное | |
| 18 | 4230-3407075 | Штуцер | |
| 19 | 252135-П29 | Шайба 8 | |
| 20 | 201454-П29 | Болт М8х16 крепления ступицы вала | |
| 21 | АСЭА.305441.001 | Щуп | |
| 21 | 061614.39А.104 | Щуп | |
| 22 | М8Ка33-8-Ф | Гайка ГОСТ 5916-70 | |
| 23 | 061614.39А.501 | Шайба | |
| 23 | АСЭА.712373.001 | Шайба | |
| 24 | Нитки № 10 ГОСТ 6309-73 | Нитки № 10 ГОСТ 6309-73 | |
| 25 | АСЭА.711141.002-01 | Шайба | |
| 25 | 061614.39А.704-01 | Шайба | |
| 26 | АСЭА.301261.001 | Крышка | |
| 26 | 061614.39А102 | Крышка | |
| 27 | АСЭА.712273.001 | Кольцо | |
| 27 | 061614.39А701 | Кольцо | |
| 28 | М8-6Н.5 | Гайка ГОСТ 5916-70 | |
| 29 | АСЭА.712371.001 | Шайба | |
| 29 | 061614.39А.501-01 | Шайба | |
| 30 | АСЭА.746712.001 | Шпилька | |
| 30 | 061614.39А.401 | Шпилька | |
| 31 | АСЭА.753513.003 | Пружина | |
| 31 | 061614.39А802 | Пружина | |
| 32 | АСЭА.711141.002 | Шайба | |
| 32 | 061614.39А.704 | Шайба | |
| 33 | АСЭА.061146.001 | Элемент фильтрующий | |
| 33 | 061146.10.00.00 | Элемент фильтрующий | |
| 34 | 061614.40А.101 | Корпус бачка | |
| 34 | АСЭА301111.002 | Корпус бачка | |
| 35 | 201460-П29 | Болт М8х30 | |
| 36 | АСЭА.301116.002 | Корпус клапана с гильзой в сборе | |
| 36 | 063615.3.25.103 | Корпус клапана с гильзой в сборе | |
| 37 | М10-6gх25.66.019 | Болт ГОСТ 7796-70 | |
| 38 | 453467.0.22.701 | Кольцо ГОСТ 9833-73 | |
| 38 | 022-028-36 | Кольцо ГОСТ 9833-73 | |
| 39 | АСЭА.711141.001 | Шайба под седло предохранительного клапана | |
| 39 | 063615.3.25.502 | Шайба под седло предохранительного клапана | |
| 40 | 3.01 | Шайба под пружину ГОСТ 11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
