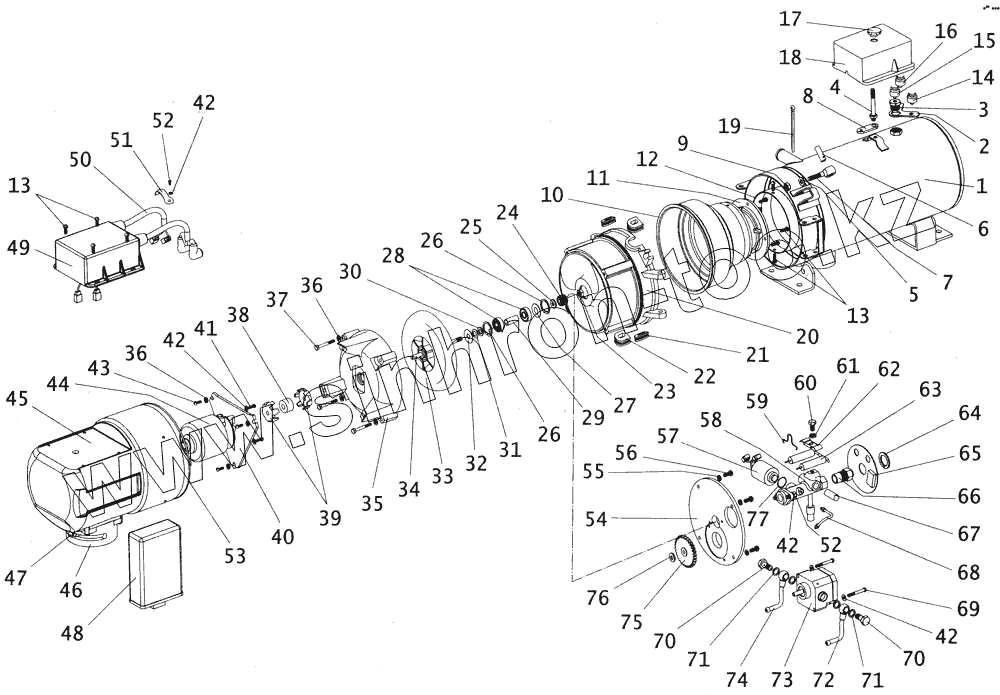

Каталог запасных частей к технике: ПАЗ-4234. Отопитель жидкостной

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
42
42
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
70
71
71
72
73
73
73
74
75
76
77
Позиция на иллюстрации Заводской номер детали Название детали
15.8106300-01 15.8106300-01 Горелка в сборе с корпусом и топливопроводами
15.8106 330 15.8106 330 Вал с крыльчаткой в сборе
44.3761000 44.3761000 Терморегулятор электронный
15.8106 100 15.8106 100 Теплообменник в сборе
6722.3761000 6722.3761000 Таймер-часы
15.8106 220 15.8106 220 Раструб с завихрителем в сборе
15.8106580 15.8106580 Провод высокого напряжения с наконечником
DВW2020/51 DВW2020/51 Подогреватель жидкостный в сборе
151.8106000-03 151.8106000-03 Подогреватель жидкостной в сборе
15.8106320 15.8106320 Корпус горелки в сборе с крыльчаткой и подшипниками
151.8106360-01 151.8106360-01 Крышка в сборе с форсункой и насосом
15.8106700-02 15.8106700-02 Жгут электропроводов в сборе
15.8106053 15.8106053 Заслонка патрубка кожуха
15.8106 200 15.8106 200 Камера сгорания в сборе
15.8106571 15.8106571 Колпачок защитный
15.8106572 15.8106572 Колпачок защитный
ЮЯЛК-453741.001-01 ЮЯЛК-453741.001-01 Корпус высоковольтного источника напряжения
1 15.8106 130 Теплообменник
2 15.8106 104 Кронштейн
3 15.8106 105 Штуцер
4 14.8106 120 Шпилька
5 15.8106 103 Шайба
6 15.8106 111 Штифт
7 15.8106 112 Болт
8 14.8106 102 Пластина
9 8Х-1533 Гайка М6-6Н.6.016 ОСТ 37.001.124-75
10 15.8106 221 Раструб
11 15.8106 222 Завихритель
12 15.8106 211 Труба
13 Винт 4х12 или шуруп 2-4х13 Винт 4х12 или шуруп 2-4х13
14 141.3828000 Датчик температуры
15 19.3722000 Термопредохранитель
16 14.3828000 Датчик температуры
17 14.8106002 Гайка
18 14.8106004 Кожух
19 6,3х90 Шплинт ОСТ 37.001.171-93
20 15.8106322 Корпус горелки
21 15.8106001 Уплотнение горелки
22 15.8106002 Уплотнение горелки
23 14.8106350 Гайка самоконтрящаяся М6-6Н
23 1/25742/11 Гайка самоконтрящаяся М6-6Н
24 14.8106 323 Шестерня
25 14.8106 325 Шайба
26 14.8106 326 Кольцо Б22
27 14.8106 324 Шайба компенсационная
28 76-618К Подшипник ГОСТ 520-89
29 15.8106 328 Втулка
30 15.8106 329 Шайба
31 15.8106 327-01 Пружина тарельчатая
32 15.8106 327 Пружина тарельчатая
33 15.8106 333 Крыльчатка
34 15.8106 331 Вал
35 15.8106 304 Корпус вентилятора
36 5Т Шайба ОСТ 37.001.115-75
37 4211.3708.054-01 Винт М5-6gх35 ОСТ 37.001.127-81
38 141.8106 304 Муфта
39 141.8106 301 Полумуфта
40 14.8106 311 Пластина
41 М4-6gх14 Винт ОСТ 37.001.127-81
42 Х-1012-Т Шайба 4 ОСТ 37.001.115-75
43 МХ-0097 Винт М5-6gх12 ОСТ 37.001.129-81
44 49.3730000 Электродвигатель
45 15.8106050-01 Кожух горелки в сборе
46 15.8106052 Патрубок кожуха
47 4х12 Винт ОСТ 37.001.187-81
48 311.3761000 Блок управления подогревателя
49 151.8106500 Источник напряжения высоковольтный в сборе
50 15.8106570 Провод высокого напряжения в сборе
51 15.8106007 Хомутик
52 14.8106008 Винт М4-6gх12 ОСТ 37.001.127-81
53 15.8106012 Кольцо
54 14.8106361-01 Крышка корпуса горелки
55 5Т Шайба ОСТ 37.001.115-75
56 МХ-0097 Винт М5-6gх12 ОСТ 37.001.129-81
57 1182.3741000-01 Электромагнит
58 21.1112172 Держатель форсунки
59 15.8106361 Скоба
60 Х-4111 Болт М6-6gх16
61 Х-1482-Т Шайба 6Т
62 14.8106363 Скоба
63 37.3707000 Электрод запальный
64 14.8106367 Кольцо
65 22.3741000 Индикатор пламени в сборе с диском
66 212.1112.020-10 Форсунка
67 15.8106400-01 Электронагреватель
68 14.8106380 Топливопровод
69 144.8106361 Винт
70 14.8106302 Штуцер
71 14.8106303 Шайба
72 15.8106 390-01 Топливопровод
73 181.1106.010 Насос топливный
73 181.1106.010-01 Насос топливный
73 66516А Насос топливный
74 15.8106390 Топливопровод
75 14.8106362 Колесо зубчатое
76 14.8106365 Кольцо А6 ГОСТ 13942-68
77 14.8106366 Кольцо 012-015-19-2-4 ГОСТ 9833-73
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
