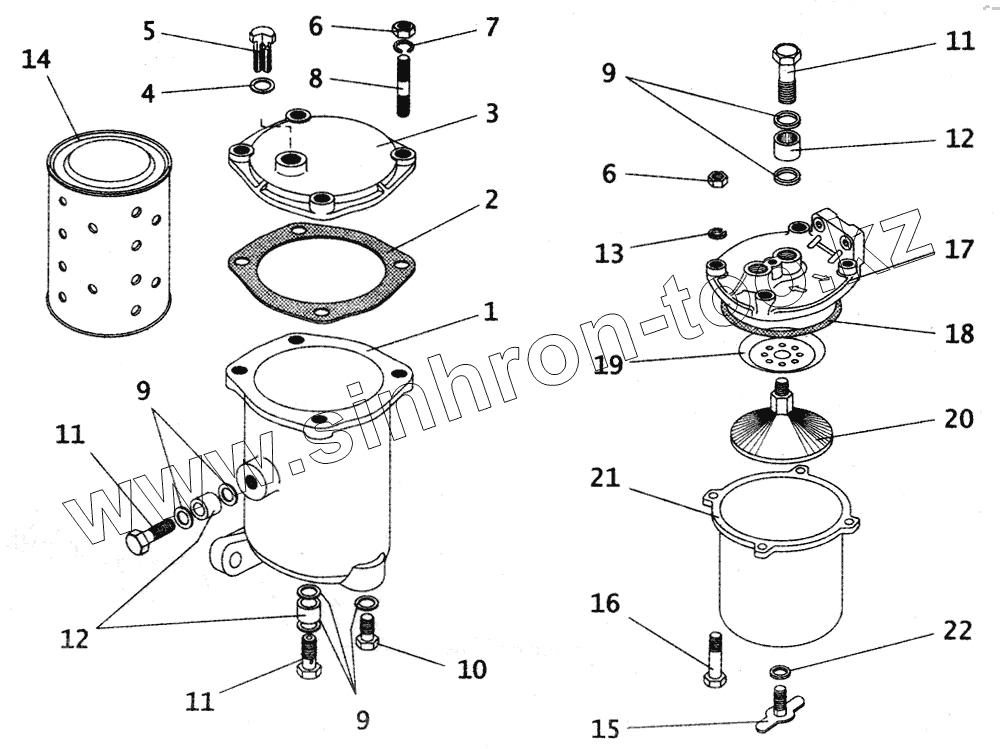

Каталог запасных частей к технике: ПАЗ-4230. Топливные фильтры
1
2
3
4
5
6
6
7
8
9
9
9
10
11
11
11
12
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1117180 | 240-1117180 | Крышка фильтра тонкой очистки в сборе | |
| 240-1105010 | 240-1105010 | Фильтр топливный грубой очистки в сборе | |
| 240-1117010-А | 240-1117010-А | Фильтр топливный | |
| ФТ020-1117010 | ФТ020-1117010 | Фильтр топливный тонкой очистки не разборный | |
| 240-1117020-А | 240-1117020-А | Корпус фильтра тонкой очистки в сборе | |
| 1 | 240-1117025-А1 | Корпус фильтра тонкой очистки | |
| 2 | 240-1117102 | Прокладка фильтра тонкой очистки | |
| 3 | 240-1117185-В | Крышка фильтра тонкой очистки | |
| 4 | 36-1104788 | Кольцо фильтра тонкой очистки | |
| 5 | 240-1117101-А | Болт штуцера фильтра тонкой очистки | |
| 6 | М8-6Н.6.019 | Гайка | |
| 7 | 8.65Г.06 | Шайба | |
| 8 | 240-1117029 | Шпилька | |
| 9 | Д18-055-А | Кольцо уплотнительное | |
| 10 | 50-1117028 | Пробка резьбовая | |
| 11 | Д18-051-А/А12.01.003-03 | Болт поворотного угольника | |
| 12 | Д16-111-А | Втулка защитная | |
| 13 | 8.65Г.019 | Шайба | |
| 14 | 240-1117030/А65.01.100-11 | Элемент фильтрующий | |
| 15 | 240-1105030 | Пробка | |
| 16 | М8-6gх30.88.35.016 | Болт | |
| 17 | 240-1105015 | Корпус фильтра грубой очистки | |
| 18 | 98-4-4-10Д | Кольцо | |
| 19 | 240-1105011 | Рассеиватель фильтра грубой очистки | |
| 20 | 240-1105025 | Отражатель фильтра грубой очистки | |
| 21 | 240-1105020 | Стакан фильтра грубой очистки | |
| 22 | 260-1117134 | Кольцо уплотнительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
