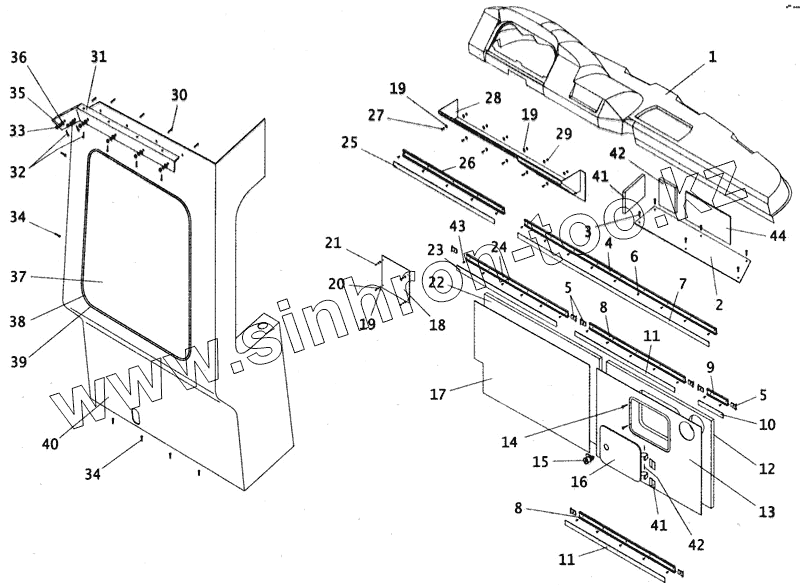

Каталог запасных частей к технике: ПАЗ-4230. Панель щитка приборов с перегородкой водителя
1
2
3
4
5
5
6
7
8
8
9
10
11
11
12
13
13
13
14
15
15
15
15
15
15
15
16
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
40
41
41
42
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4230-5325022 | Панель крепления щитка приборов верхняя | |
| 2 | 4230-5303052 | Дно вещевого ящика | |
| 3 | 240820-П29 | Винт М4х18 | |
| 4 | 4230-5325030 | Штапик | |
| 5 | 3205-5402208 | Наконечник штапика | |
| 6 | 241820-П29 | Винт М4х18 | |
| 7 | 4230-5325036 | Кант | |
| 8 | 4230-5303056 | Штапик крепления панели передка | |
| 9 | 4230-5303058 | Штапик крепления панели передка | |
| 10 | 4230-5303064 | Кант штапика | |
| 11 | 4230-5303062 | Кант штапика | |
| 12 | 4230-5312022 | Утеплитель панели передка № 2 | |
| 13 | 4230-5303042 | Панель передка с лючком в сборе | |
| 13 | 4230-5303050 | Панель передка | |
| 13 | 5272-5413300 | Люк топливного бака панели передка в сборе | |
| 14 | 672-5413040 | Буфер резиновый | |
| 15 | 250508-П29 | Гайка М6 | |
| 15 | 3205-5413120 | Замок крышки моторного люка | |
| 15 | 3205-5413122 | Корпус замка | |
| 15 | 3205-5413128 | Ось замка | |
| 15 | А27-5606007-Б | Пружина | |
| 15 | 3205-5413126 | Шайба стопорная | |
| 15 | 3205-5413124 | Язык замка | |
| 16 | 3205-5413102 | Крышка люка бензобака | |
| 17 | 4230-5303048 | Панель передка левая | |
| 18 | 4230-5301110 | Панель съемная | |
| 19 | 252003-П29 | Шайба 5 | |
| 20 | 252133-П29 | Шайба 5 | |
| 21 | 220082-П29 | Винт М5х20 | |
| 22 | 4230-5312020 | Утеплитель панели передка № 1 | |
| 23 | 4230-5303066 | Кант штапика ППР-062 | |
| 24 | 4230-5303060 | Штапик крепления панели передка | |
| 25 | 4230-5325038 | Кант | |
| 26 | 4230-5325032 | Штапик | |
| 27 | 224598-П29 | Винт М5х0,8х14 крепления ручки | |
| 28 | 4230-5325026 | Панель крепления щитка приборов нижняя | |
| 29 | 250464-П29 | Гайка М5 тяги диафрагмы | |
| 30 | 220106-П29 | Винт М6х18 | |
| 31 | 4230-7801034 | Уголок крепления панели перегородки | |
| 32 | 241823-П29 | Винт 4х30 | |
| 33 | 250508-П29 | Гайка М6 | |
| 34 | 201422-П29 | Болт М6х25 крепления рычага переднего валика акселератора | |
| 35 | 252134-П29 | Шайба 6 | |
| 36 | 252004-П29 | Шайба диаметром 6 | |
| 37 | 4230-7803010 | Стекло окна перегородки | |
| 38 | 4230-7803012 | Уплотнитель стекла окна перегородки | |
| 39 | 4230-7803014 | Замок уплотнителя | |
| 40 | АП.4230-7800010 | Перегородка водителя | |
| 40 | 4230-03-7800010 | Перегородка водителя | |
| 41 | 4230-5312024 | Утеплитель панели передка № 3 | |
| 42 | 4230-5312026 | Утеплитель панели передка № 4 | |
| 43 | 240818-П28 | Винт 4х12 ОСТ 37.001.188-81 | |
| 44 | 4230-5301110 | Панель съемная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
