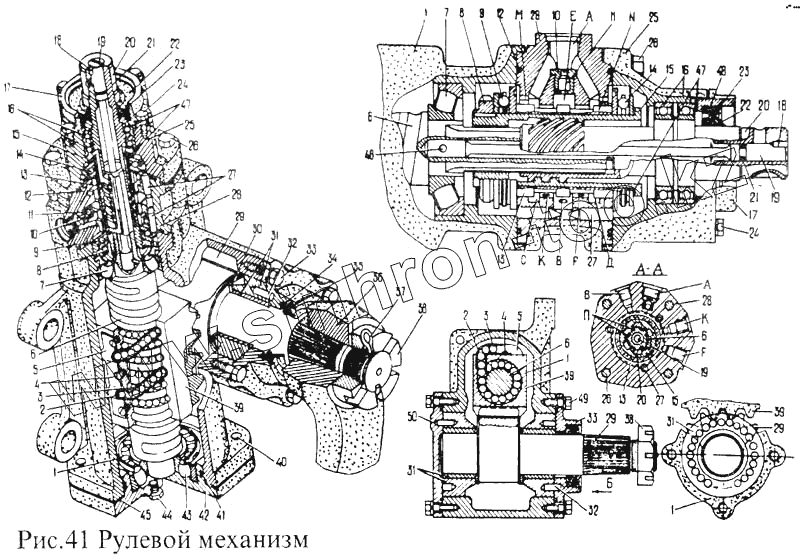

Каталог запасных частей к технике: ПАЗ-3205. Механизм рулевой
1
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
9
9
17
17
18
18
19
19
19
22
22
23
23
24
24
25
25
26
26
28
28
28
28
31
31
31
39
39
39
40
41
42
44
45
45
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5336-3400010 | 5336-3400010 | Рулевой механизм с распределителем | |
| 1 | 5336-3401015 | Картер рулевого механизма | |
| 2 | 7,938-40 | Шарик | |
| 3 | 5336-3401056 | Направляющая | |
| 4 | 220101 | Винт М6-6gх8 | |
| 5 | 500-3401057 | Прижим | |
| 6 | 5336-3401038 | Винт | |
| 7 | 263706Е | Подшипник | |
| 9 | 958108 | Подшипник рулевого механизма (46162369896) | |
| 17 | 5336-3416036 | Крышка | |
| 18 | 1000907 | Подшипник рулевого механизма (46121269149) | |
| 19 | 5336-3416044-01 | Вал | |
| 22 | 5336-3416037 | Колпак | |
| 23 | 5336-3416080 | Кольцо | |
| 24 | 201456 | Болт М8-6gх20 | |
| 25 | 5336-3416034 | Крышка | |
| 26 | 200325 | Болт М10-6gх75 | |
| 28 | 5336-3416020 | Корпус | |
| 31 | 5336-3401082 | Вкладыш | |
| 39 | 5336-3401030 | Винт с гайкой | |
| 40 | 5336-15 | Картер | |
| 41 | 082-090-46-2-3 | Кольцо | |
| 42 | 5336-3401061 | Крышка | |
| 44 | 262541 | Пробка КГ 1/8 | |
| 45 | 5336-3401185 | Прокладки, 4 штуки | |
| 45 | 5336-3401186 | Прокладки, 4 штуки | |
| 45 | 5336-3401187 | Прокладки, 4 штуки | |
| 45 | 5336-3401188 | Прокладки, 4 штуки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
