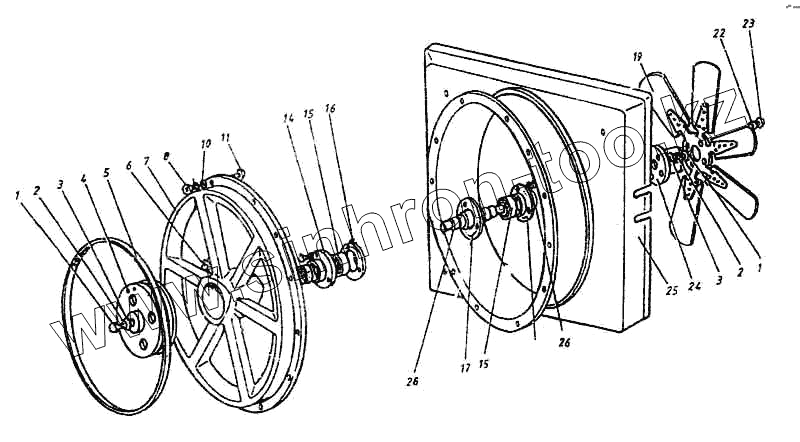

Каталог запасных частей к технике: ПАЗ-3205-110. Вентилятор
1
1
2
2
4
5
6
7
8
10
11
15
15
16
17
19
22
23
24
25
26
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3205-1308051 | 3205-1308051 | Кольцо вентилятора | |
| 3205-1308055 | 3205-1308055 | Корпус вентилятора | |
| 3205-1309003-31 | 3205-1309003-31 | Корпус с валом вентилятора в сборе | |
| 3205-1309002 | 3205-1309002 | Корпус с вентилятором в сборе | |
| 201135-П29 | 201135-П29 | Шайба 8 | |
| 293277-П29 | 293277-П29 | Шайба | |
| 201456-П29 | 201456-П29 | Болт М8х20 | |
| 1 | 201454-П29 | Болт М8х16 крепления ступицы вала | |
| 2 | 252135-П29 | Шайба 8 | |
| 4 | 3205-1308085 | Шкив вентилятора | |
| 5 | 66-1308020 | Ремень 1-11Х10-1400 ГОСТ 5813-76 привода вентилятора | |
| 6 | 264030-П8 | Пресс-масленка подшипников | |
| 7 | КВ-202300-10 | Корпус привода вентилятора | |
| 8 | 201454-П29 | Болт М8х16 крепления ступицы вала | |
| 10 | 252005-П29 | Шайба 8 | |
| 11 | 250510-П29 | Гайка М8 | |
| 15 | 60206 | Подшипник | |
| 16 | 3205-1308152 | Кольцо стопорное | |
| 17 | 3205-1308154 | Кольцо стопорное | |
| 19 | 3205-1308010 | Вентилятор | |
| 22 | 252135-П29 | Шайба 8 | |
| 23 | 201454-П29 | Болт М8х16 крепления ступицы вала | |
| 24 | 652-1308100 | Ступица шкива вентилятора | |
| 25 | 3205-1309019-10 | Кожух вентилятора | |
| 26 | 3205-1308147 | Втулка распорная | |
| 28 | 3205-1308076-40 | Вал вентилятора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
