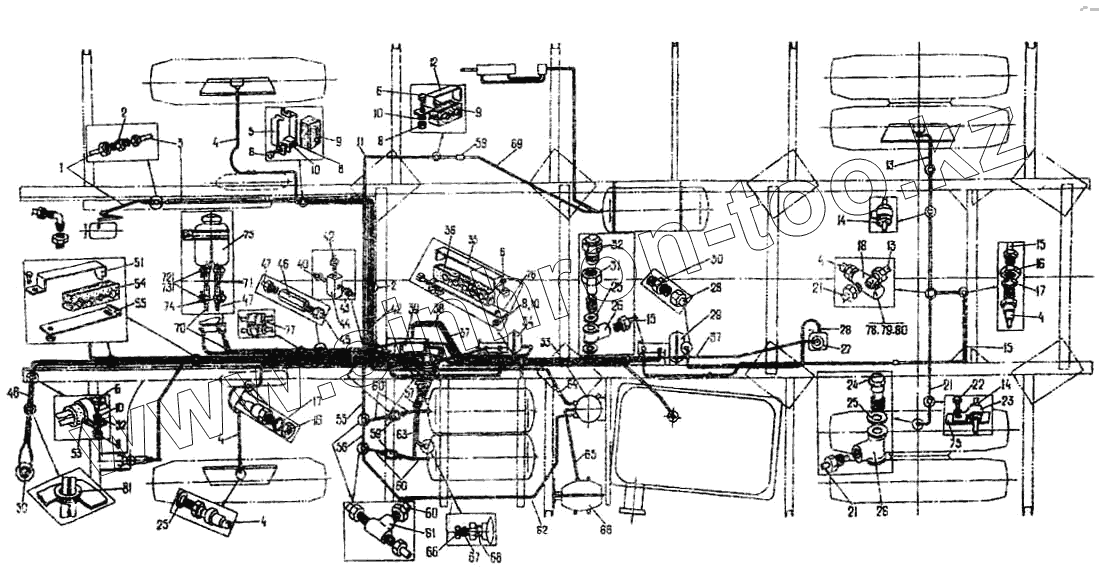

Каталог запасных частей к технике: ПАЗ-3205-110. Установка трубопроводов
1
2
2
3
4
4
4
4
4
5
6
6
6
6
8
8
8
8
9
9
10
10
10
10
11
12
13
13
14
14
15
15
15
16
16
17
17
18
21
21
21
22
23
24
25
25
25
26
26
28
28
31
32
32
36
36
37
37
38
40
42
42
43
44
45
46
47
47
48
53
59
60
60
61
62
63
65
66
66
67
69
70
71
72
73
73
74
75
77
78
79
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 220079-П29 | 220079-П29 | Винт | |
| 3205-3505108 | 3205-3505108 | Бачок главного цилиндра тормоза | |
| 253059-П29 | 253059-П29 | Шплинт 4х60 | |
| 252003-П29 | 252003-П29 | Шайба 5 | |
| 252133-П29 | 252133-П29 | Шайба 5 | |
| 3205-3505115 | 3205-3505115 | Хомут крепления бачка главного цилиндра | |
| 3205-3408074-10 | 3205-3408074-10 | Хомут | |
| 3205-3552019 | 3205-3552019 | Уплотнитель трубопроводов | |
| 3205-3552014 | 3205-3552014 | Уплотнитель трубопроводов | |
| 3205-3506080 | 3205-3506080 | Скоба | |
| 3205-3552130 | 3205-3552130 | Втулка | |
| 3205-3552202-10 | 3205-3552202-10 | Переходник | |
| 250464-П29 | 250464-П29 | Гайка М5 тяги диафрагмы | |
| 3205-3552137 | 3205-3552137 | Кронштейн крепленая трубок | |
| 3205-3552134 | 3205-3552134 | Кронштейн крепления трубок | |
| 3205-3552135 | 3205-3552135 | Кронштейн крепления трубок | |
| 3205-3505109 | 3205-3505109 | Крышка бачка | |
| 652-3506022 | 652-3506022 | Муфта соединительная | |
| 3205-3505113 | 3205-3505113 | Отражатель крышки | |
| 1 | 3205-3552048-20 | Трубка от компрессора до проходника | |
| 2 | 3205-3552182 | Проходник прямой | |
| 3 | 3205-3552050 | Трубка от компрессора промежуточная | |
| 4 | 672-3506025-10 | Шланг гибкий передних тормозов в сборе | |
| 5 | 3205-3552126 | Кронштейн крепления трубок | |
| 6 | 201418-П29 | Болт М6х16 | |
| 8 | 250508-П29 | Гайка М6 | |
| 9 | 3205-3552015 | Уплотнитель трубопроводов | |
| 10 | 252134-П29 | Шайба 6 | |
| 11 | 3205-3552090 | Трубка от тройника до одинарного защитного клапана дверей | |
| 12 | 3205-3552021 | Кронштейн крепления трубок | |
| 13 | 672-3506040 | Трубка диаметром 6 мм медная с гайками, от тройника к правому заднему тормозу | |
| 14 | 3205-3506046 | Втулка | |
| 15 | 3205-3506060 | Трубка диаметром 6 мм медная с гайками, от главного цилиндра к задним тормозам | |
| 16 | 250636-П29 | Гайка М16 | |
| 17 | 252139-П29 | Шайба 16 | |
| 18 | 51-3506033 | Тройник трубопровода к задним тормозам | |
| 21 | 672-3506035 | Трубка диаметром 6 мм медная с гайками, от тройника к левому заднему тормозу | |
| 22 | 201516-П29 | Болт М10х20 | |
| 23 | 672У-3506412-01 | Скоба крепления трубопровода | |
| 24 | 51-3506012 | Болт соединительный | |
| 25 | 672-3506013 | Прокладка | |
| 26 | 672-3501081 | Муфта соединительная гидровакуумного усилителя | |
| 28 | 3205-3552070 | Трубка диаметром 12 мм медная с гайками, от регулятора тормозных сил к пневмоусилителю | |
| 31 | 51-3506014 | Болт соединительный муфты главного цилиндра тормозов | |
| 32 | ВК12-Б | Выключатель сигнала "стоп" | |
| 36 | 3205-3552011 | Уплотнитель трубопроводов | |
| 37 | 3205-3552102 | Трубка от тормозного крана до регулятора | |
| 38 | 3205-3552076 | Трубка от тормозного крана до пневмоусилителя | |
| 40 | 3205-3506054-10 | Трубка от тройника к левому переднему тормозу | |
| 42 | 3205-3506050-10 | Трубка от тройника к правому переднему тормозу | |
| 43 | 3205-3506062 | Трубка диаметром 6 мм медная с гайками, от главного цилиндра до тройника | |
| 44 | 51-3506018 | Тройник трубопровода к передним тормозам | |
| 45 | 3205-3506022 | Трубка от муфты к главному цилиндру | |
| 46 | 3205-3506140 | Муфта соединительная | |
| 47 | 3205-3506024 | Трубка от бачка до муфты | |
| 48 | 3205-3552085-20 | Трубка от баллона к манометру (полиамид) | |
| 49 | 3205-3552085-20 | Трубка от баллона к манометру (полиамид) | |
| 53 | 3205-3506038 | Хомут крепления трубок | |
| 57 | 3206-3552066-10 | Трубка от баллона задних тормозов к тормозному крану | |
| 59 | 3205-3515025 | Клапан защитный одинарный | |
| 60 | 3205-3552060-20 | Трубка от тройника к защитному клапану | |
| 61 | 3205-3552180 | Тройник проходной | |
| 62 | 3205-3552208 | Трубка от воздухоосушителя до тройника | |
| 63 | 3206-3552072-10 | Трубка от баллона передних тормозов к тормозному крану | |
| 64 | 3205-3552209 | Трубка от муфты до воздухоосушителя | |
| 65 | 3205-3552207 | Трубка от воздухоосушителя до регенерационного баллона | |
| 66 | 3205-6505202 | Гайка накидная | |
| 66 | 3205-3513051 | Штуцер | |
| 67 | 3205-6505201 | Штуцер | |
| 69 | 3205-3552094 | Трубка от одинарного защитного клапана до баллона дверей | |
| 70 | 3205-3506020 | Трубка от бачка до главного цилиндра | |
| 71 | 3205-3505144 | Шланг к главному цилиндру | |
| 72 | 672-6505059 | Пряжка хомутика | |
| 73 | 297575-П29 | Шплинт 5,4х22,4 | |
| 74 | 652-3552058 | Лента стяжная хомутиков для шлангов | |
| 75 | 3205-3505102 | Бачок главного цилиндра тормозов в сборе | |
| 75 | 672-3506416 | Пластина | |
| 76 | 3205-3552133 | Кронштейн крепления трубок | |
| 77 | 3205-3552131 | Втулка | |
| 78 | 252136-П29 | Шайба 10 пружинная | |
| 79 | 252006-П29 | Шайба 10 | |
| 80 | 201518-П29 | Болт М10х25 | |
| 81 | 672-1101092 | Втулка уплотнительная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
