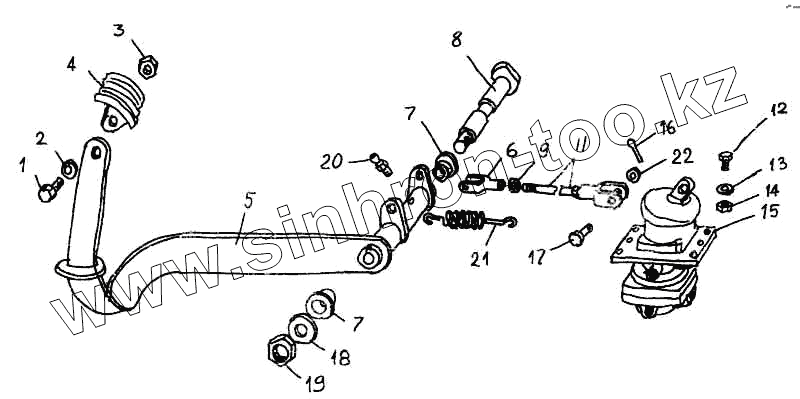

Каталог запасных частей к технике: ПАЗ-3205-110. Привод рабочего тормоза
1
2
3
4
5
6
7
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3205-3504120 | 3205-3504120 | Муфта защитная | |
| 3205-3504130 | 3205-3504130 | Накладка | |
| 3205-3504030-10 | 3205-3504030-10 | Тяга педали тормоза в сборе | |
| 704.00.505-14 | 704.00.505-14 | Заклепка | |
| 1 | 290646-П2 | Болт М8х22 | |
| 2 | 252135-П29 | Шайба 8 | |
| 3 | 250511-П29 | Гайка М8х1-6Н | |
| 4 | 3205-1602438 | Площадка педали | |
| 5 | 3205-3504010-10 | Педаль тормоза | |
| 6 | 3205-6108045 | Вилка | |
| 7 | 3205-3504125 | Втулка оси педали | |
| 8 | 3205-3504110 | Ось педали тормоза | |
| 9 | 250514-П29 | Гайка М12 | |
| 11 | 3205-3504031 | Тяга педали тормоза в сборе | |
| 12 | 201498-П29 | Болт М10х28 | |
| 13 | 252136-П29 | Шайба 10 пружинная | |
| 14 | 250512-П29 | Гайка М10 | |
| 15 | 100-3514008 | Кран двухмагистрапьный | |
| 16 | 258053-П29 | Шплинт 4х25 | |
| 17 | 3205-3504140 | Палец 12х42 | |
| 18 | 252139-П29 | Шайба 16 | |
| 19 | 250561-П29 | Гайка М16х1,5 | |
| 20 | 2.345.Ц6ХР | Масленка | |
| 21 | М-2472-А | Пружина оттяжная педали | |
| 22 | 252007-П29 | Шайба 12 |
