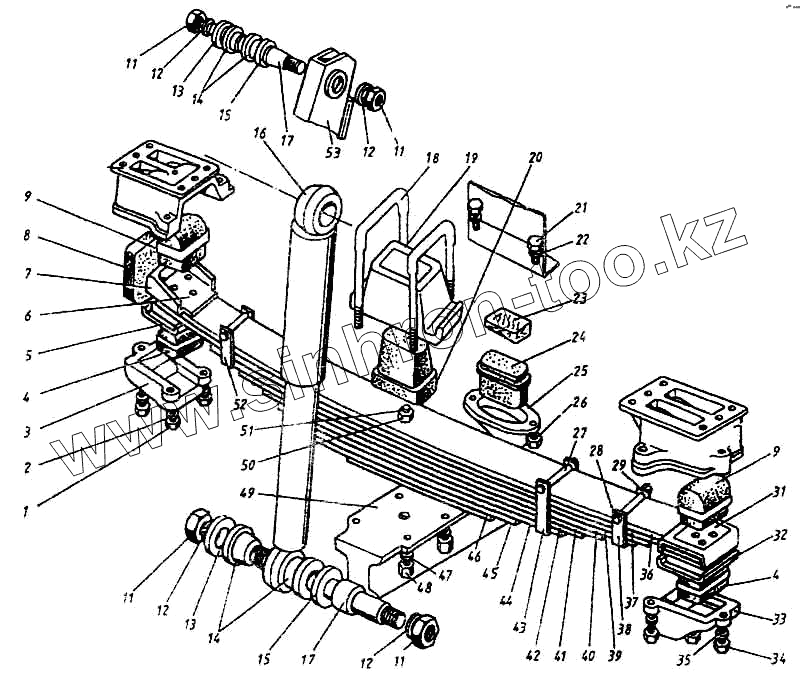

Каталог запасных частей к технике: ПАЗ-3205-110. Рессоры передние
1
2
3
4
4
8
9
9
11
11
11
11
12
12
12
12
14
14
15
15
17
17
18
19
20
21
22
23
24
25
26
27
28
29
33
36
37
39
40
41
42
44
45
46
47
48
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 852-2902431-Б | 852-2902431-Б | Опора рессоры нижняя | |
| 652-2912431-Б | 652-2912431-Б | Опора задней рессоры верхняя | |
| 66-2902012-03СБ | 66-2902012-03СБ | Рессора передняя | |
| 1 | 290939-П29 | Болт М12х50 специальный | |
| 2 | 252157-П29 | Шайба 12 | |
| 3 | 672-2912450 | Крышка переднего кронштейна задней рессоры | |
| 4 | 52-2902431 | Опора рессоры нижняя | |
| 8 | 53-2902433-А | Упор передней и задней рессоры | |
| 9 | 53-2912431 | Опора рессоры верхняя | |
| 11 | 250561-П29 | Гайка М16х1,5 | |
| 12 | 252139-П29 | Шайба 16 | |
| 14 | 53212-2901486 | Втулка крепления амортизатора | |
| 15 | 3205-2905488 | Шайба зажимная у пальца | |
| 17 | 3205-2905472 | Палец крепления амортизатора | |
| 18 | 652-2902408-Д | Стремянка передней рессоры ( норма упаковки в ящик 0,075 т. шт., 40 кг ) | |
| 19 | 51-2902412-А | Накладка передней рессоры | |
| 20 | 64-5640 | Буфер основной передней рессоры | |
| 21 | 201498-П29 | Болт М10х28 | |
| 22 | 252136-П29 | Шайба 10 пружинная | |
| 23 | 572-2902590 | Вкладыш обоймы дополнительного буфера передней рессоры | |
| 24 | 672-2902684 | Буфер дополнительный передней рессоры | |
| 25 | 51-2902674 | Обойма дополнительного буфера | |
| 26 | 250512-П29 | Гайка М10 | |
| 27 | 51-2902068 | Втулка хомута | |
| 28 | 200277-П2 | Болт М8х90 стяжной хомута | |
| 29 | 250510-П2 | Гайка М8 | |
| 33 | 3205-2912452 | Крышка заднего кронштейна | |
| 36 | 41-2902015 | Лист № 1 рессоры с чашками | |
| 37 | 41-2902016 | Лист № 2 рессоры | |
| 39 | 66-01-2902103-02 | Лист № 3 рессоры | |
| 40 | 66-01-2902051-02 | Лист № 4 рессоры | |
| 41 | 66-01-2902105-02 | Лист № 5 рессоры | |
| 42 | 66-01-2902106-02 | Лист № 6 рессоры | |
| 44 | 66-01-2902052 | Лист № 7 рессоры | |
| 45 | 66-01-2802108-02 | Лист № 8 рессоры | |
| 46 | 66-01-2902109-02 | Лист № 9 рессоры | |
| 47 | 252139-П29 | Шайба 16 | |
| 48 | 292873-П29 | Гайка стремянки передней рессоры ( норма упаковки 0,77 т. шт., 40 кг. ) | |
| 50 | 251815-П29 | Гайка М12х1,25 | |
| 51 | 290959-П2 | Болт М12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
