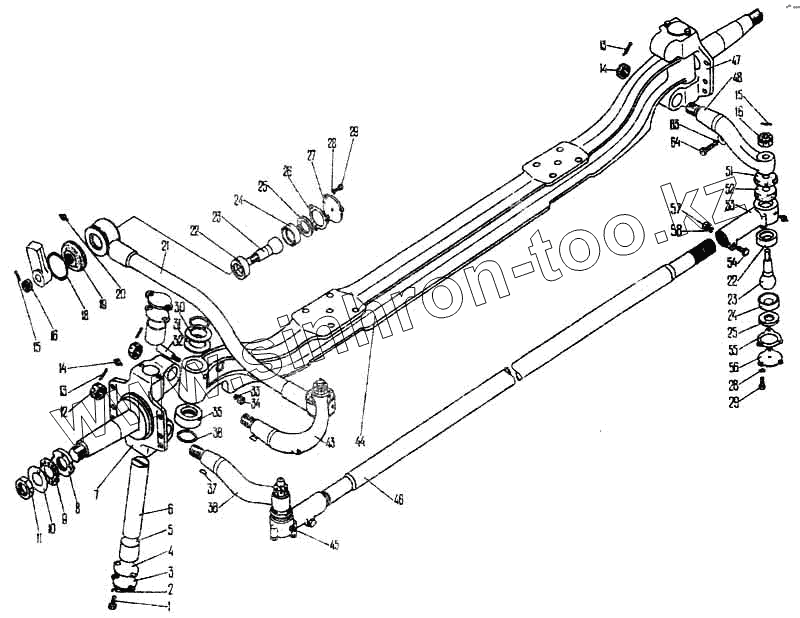

Каталог запасных частей к технике: ПАЗ-3205-110. Ось передняя и поворотные кулаки
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
16
16
18
19
20
21
22
22
23
23
24
24
25
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
43
44
45
46
47
48
51
52
53
54
55
56
57
58
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45 9553 1518 | 45 9553 1518 | Гайка М20 | |
| 45 5523 0403 | 45 5523 0403 | Тяга сошки (сварка) | |
| 45 5523 0272 | 45 5523 0272 | Тяга поперечная рулевая в сборе | |
| 3205-3000012-20 | 3205-3000012-20 | Ось передняя с тормозами в сборе | |
| 3205-3000015 | 3205-3000015 | Ось передняя в сборе с поворотными кулаками | |
| 45 3116 0738 | 45 3116 0738 | Наконечник тяги с заклепкой в сборе правый | |
| 45 3116 0739 | 45 3116 0739 | Наконечник тяги с заклепкой в сборе левый в сборе | |
| 264020-П29 | 264020-П29 | Масленка 1,3 УХЛ | |
| 3205-3001006 | 3205-3001006 | Кулак поворотный с кольцом сальника правый в сборе | |
| 3205-3001007 | 3205-3001007 | Кулак поворотный с кольцом сальника левый в сборе | |
| 1 | 201454-П29 | Болт М8х16 крепления ступицы вала | |
| 2 | 253135-П29 | Шайба 8 | |
| 3 | 672-3001054 | Крышка поворотного кулака | |
| 4 | 120-3001055 | Прокладка крышки кулака | |
| 5 | 120-3001016 | Втулка поворотного кулака | |
| 6 | 3205-3001019 | Шкворень поворотного кулака | |
| 7 | 3205-3001013 | Кулак поворотный левый | |
| 8 | 130-3001060 | Гайка-шайба цапфы поворотного кулака в сборе | |
| 9 | 130-3001063 | Кольцо замочное гаек цапфы поворотного кулака | |
| 10 | 130-3001064 | Шайба замочная контргайки цапфы поворотного кулака | |
| 11 | 303257-П8 | Контргайка цапфы поворотного кулака | |
| 12 | 1303332-П29 | Гайка крепления поворотных рычагов | |
| 13 | 258072-П29 | Шплинт Ф5х50 | |
| 14 | 264020-П | Пресс-масленка 1/8 | |
| 16 | 251015-П29 | Гайка М20х1,5 | |
| 18 | 3205-3414014 | Кольцо кожуха | |
| 19 | 3205-3003074-01 | Кожух защитный | |
| 20 | 1,3-01 | Масленка ГОСТ 19853-74 | |
| 21 | 45 5523 0402 | Тяга сошки рулевого механизма | |
| 22 | 66-3003066-01 | Вкладыш наконечника поперечной рулевой тяги верхний | |
| 23 | 45 3116 0726 | Палец шаровый | |
| 24 | 130-3003067-А | Вкладыш наконечника поперечной рулевой тяги нижний | |
| 25 | 66-01-3003112 | Буфер вкладыша наконечника тяги | |
| 26 | 3205-3003075 | Прокладка крышки | |
| 27 | 3205-3003070-01 | Крышка наконечника тяги сошки | |
| 28 | 252135-П29 | Шайба 8 | |
| 29 | 201454-П8 | Болт М8х16 крепление нижней части картера | |
| 30 | 120-3001022 | Шайба регулировочная поворотного кулака | |
| 31 | 120-3001023 | Шайба кулака | |
| 32 | 672-3001025 | Клин шкворня | |
| 33 | 252137-П29 | Шайба 6 | |
| 34 | 250514-П29 | Гайка М12 | |
| 35 | 29908П | Упорный роликоподшипник | |
| 36 | 038-044-3,6-2-2 | Кольцо уплотнительное | |
| 37 | 3205-3001033 | Шпонка сегментная | |
| 38 | 3205-3001031 | Рычаг поворотного кулака левый | |
| 43 | 3205-3001035-01 | Рычаг поворотного кулака к тяге сошки | |
| 44 | 3205-3001010-01 | Балка передней оси | |
| 45 | 45 3116 5589 | Наконечник поперечной тяги левый в сборе | |
| 46 | 45 5523 0272 | Тяга поперечная рулевая в сборе | |
| 47 | 3205-3001012 | Кулак поворотный правый | |
| 48 | 3205-3001030 | Рычаг поворотного кулака правый | |
| 49 | 258056-П29 | Шплинт 4х40 | |
| 51 | 66-01-3003073-01 | Крышка накладки | |
| 52 | 66-01-3003079-01 | Накладка защитная | |
| 53 | 45 3116 5588 | Наконечник тяги поперечной правый в сборе | |
| 54 | 201458-П29 | Болт М8х6gx25 | |
| 55 | 66-01-3003075 | Прокладка крышки | |
| 56 | 66-01-3003070 | Крышка головки | |
| 57 | 250514-П29 | Гайка М12 | |
| 58 | 252137-П29 | Шайба 6 | |
| 63 | 250634-П29 | Гайка М14 | |
| 64 | 201614-П29 | Болт М14х40 ограничения угла поворота |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
