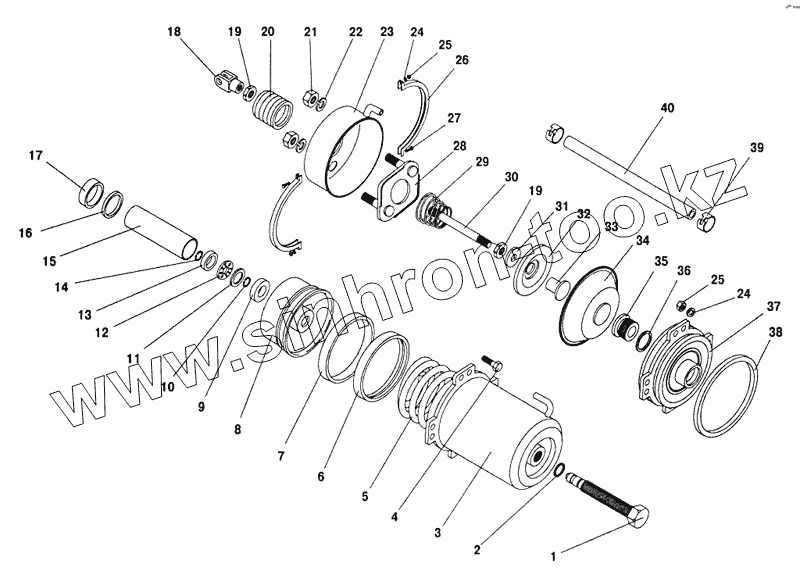

Каталог запасных частей к технике: ПАЗ-32053. Тормозная камера с пружинным энергоаккумулятором

Тип техники

Марка

Модель

Схема

100-3519100-10

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

21

22

23

24

24

25

25

26

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
100-3519100-10	100-3519100-10		Тормозная камера с пружинным энергоаккумулятором в сборе
100-3519170	100-3519170		Поршень с уплотнителем и трубой в сборе
1	100-3519282		Винт
2	305545		Шайба уплотнительная
3	100-3519162		Цилиндр в сборе
4	301549		Болт М8-6g
5	100-3519168		Пружина
6	100-3519178		Кольцо направляющее
7	100-3519180		Уплотнитель поршня
8	100-3519172		Поршень в сборе
9	100-3519277		Шайба
10	100-3512063		Кольцо
11	485407		Кольцо подшипника
12	485406		Подшипник
13	100-3519284		Кольцо упорное
14	483318		Кольцо упорное
15	100-3519176		Труба
16	100-3519287		Кольцо
17	100-3519288		Кольцо направляющее
18	100-3519238		Вилка
19	250634		Гайка
20	100-3519239		Чехол защитный
21	250561-П29		Гайка М16
22	252139-П29		Шайба 16
23	100-3519124		Корпус
24	308890		Шайба 8 пружинная
25	250510		Гайка М8-6Н
26	100-3519146		Хомут
27	301550		Болт М8-6g
28	100-3519125		Фланец в сборе
29	100-3519254		Возвратная пружина
30	100-3519234		Шток
31	252016		Шайба
32	100-3519135		Диск
33	100-3519236		Колпачок
34	100-3519150		Мембрана
35	100-3519286		Толкатель
36	100-3519285		Кольцо
37	100-3519190		Фланец
38	100-3519189		Кольцо
39	308787		Хомут
40	100-3519293		Шланг
