Каталог запасных частей к технике: ПАЗ-32053. Кран стояночного тормоза с ручным управлением

Тип техники

Марка

Модель

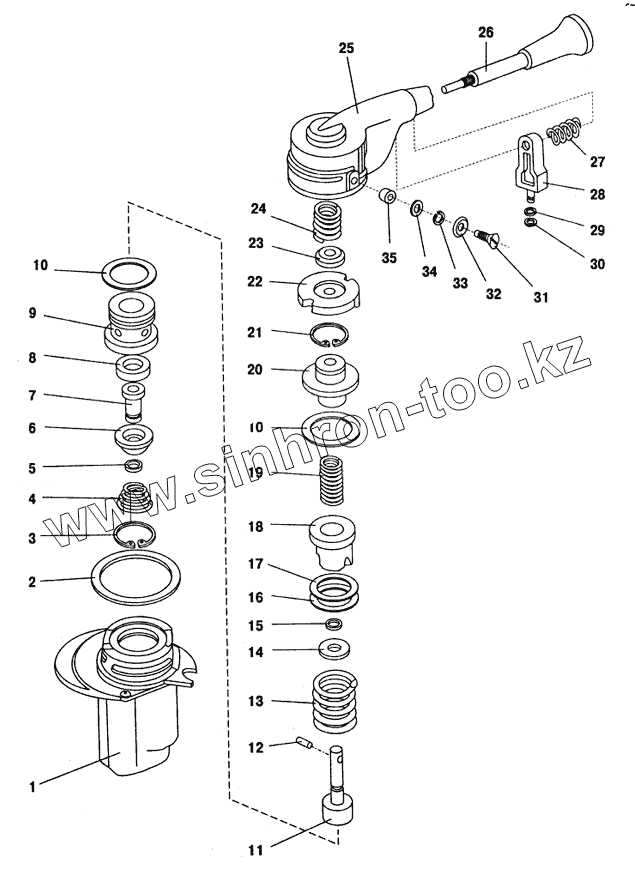

Схема

100-3537010

1

2

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

16

16

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

Позиция на иллюстрации	Заводской номер детали		Название детали
100-3537010	100-3537010		Кран стояночного тормоза с ручным управлением в сборе
100-3537020	100-3537020		Корпус
100-3537027	100-3537027		Стопор
484103	484103		Штифт
100-3537025	100-3537025		Кольцо
484102	484102		Штифт
1	100-3537014		Корпус в сборе
2	100-3537091		Шайба
3	489302-П2		Кольцо упорное
4	100-3537052		Пружина
5	100-3537055		Кольцо
6	100-3537057		Шайба опорная
7	100-3537054		Клапан
8	100-3537056		Корпус клапана
9	100-3537050		Поршень
10	100-3537044		Кольцо
11	100-3537035		Шток
12	484104-П29		Штифт
13	100-3537046		Пружина
14	100-3537043		Шайба
15	100r3522026		Кольцо
16	100-3537093		Шайба регулировочная 0,2мм
16	100-3537092		Шайба регулировочная 0,15мм
16	100-3537095		Шайба регулировочная
16	100-3537094		Шайба регулировочная 0,3мм
17	100-3537097		Шайба регулировочная
18	100-3537042		Тарелка пружины
19	100-3537048		Пружина
20	100-3537040		Направляющая
21	489301-П29		Кольцо упорное
22	100-3537031		Колпачок направляющий
23	100-3537036		Шайба
24	100-3537038		Пружина
25	100-3537060		Крышка
26	100-3537063		Рукоятка в сборе
27	100-3537068		Пружина
28	100-3537066		Направляющая
29	100-3537067		Втулка
30	489326-П2		Кольцо упорное
31	302196-П29		Винт
32	100-3537061		Шайба
33	305887-П2		Шайба пружинная 6
34	305905-П29		Шайба
35	100-3537062		Ролик

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
