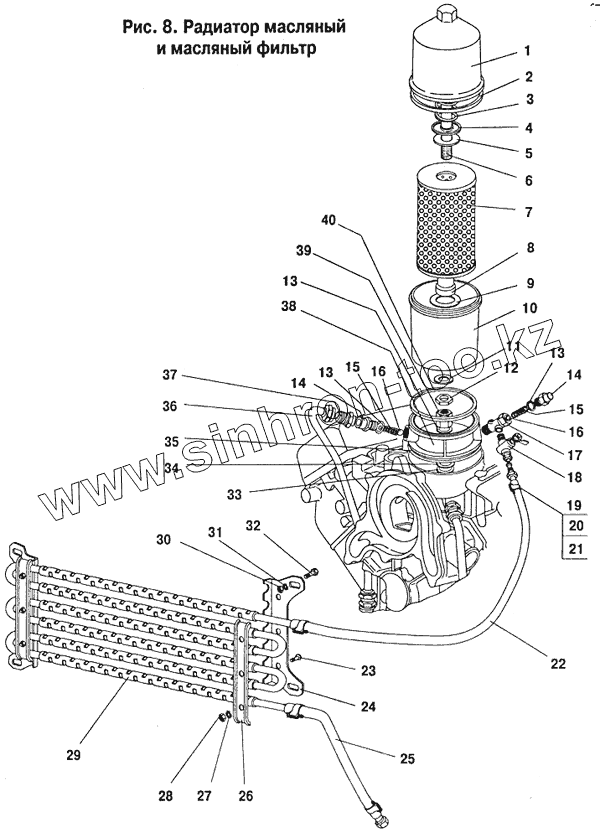

Каталог запасных частей к технике: ПАЗ-32053. Радиатор масляный и масляный фильтр
3205-1013010-01
53-11-1017010-11
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3205-1013010-01 | 3205-1013010-01 | Радиатор масляный в сборе | |
| 53-11-1017010-11 | 53-11-1017010-11 | Фильтр масляный полнопоточный | |
| 53-1013095 | 53-1013095 | Клапан масляного радиатора | |
| 1 | 53-11-1017016-01 | Корпус фильтра верхняя часть | |
| 2 | 53-11-1017065 | Прокладка | |
| 3 | 13-3402076 | Пружина фильтрующего элемента | |
| 4 | 24-1017062-10 | Кольцо уплотнительное | |
| 5 | 24-1017099-01 | Шайба опорная | |
| 6 | 53-11-1017031-10 | Стержень фильтра | |
| 7 | 53-11-1017140 | Элемент фильтрующий | |
| 8 | 53-11-1017317 | Пробка масляного фильтра | |
| 9 | 53-11-1017142 | Прокладка фильтрующего элемента | |
| 10 | 53-11-1017017 | Корпус фильтра - нижняя часть | |
| 11 | 252018-П29 | Шайба 18 | |
| 12 | 250638-П29 | Гайка М18х1,5-6Н ОСТ 37.001.124-93 | |
| 13 | 293469-П | Шайба диам 18 | |
| 14 | 296499-П29 | Пробка | |
| 15 | 202-6092 | Пружина клапана | |
| 16 | Б11.906-200 | Шарик | |
| 17 | 53-1013097 | Корпус клапана | |
| 18 | ПП6-1-0 | Краник масляного радиатора | |
| 19 | 672-6505059 | Пряжка хомутика | |
| 20 | 652-3552058 | Лента стяжная хомутиков для шлангов | |
| 21 | 297575-П29 | Шплинт 5,4х22,4 | |
| 22 | 3205-1013101 | Шланг | |
| 23 | 210359-П29 | Болт М6-6gх25 | |
| 24 | 66-1013010-16 | Кронштейн нижний | |
| 25 | 672-1013101-Б | Шланг масляного радиатора впускной | |
| 26 | 3205-1013062 | Кронштейн верхний | |
| 27 | 252154-П2 | Шайба пружинная 6 | |
| 28 | 250508-П-29 | Гайка М6-6Н | |
| 29 | 3205-1013015-10 | Радиатор масляный | |
| 30 | 250510-П29 | Гайка М8 | |
| 31 | 252155-П29 | Шайба 8 | |
| 32 | 201452-П29 | Болт М8х12 | |
| 33 | 53-11-1017062 | Кольцо уплотнительное | |
| 34 | 24-1017033 | Шайба | |
| 35 | 53-11-1017329 | Кольцо уплотнительное | |
| 36 | 53-11-1017085-20 | Трубка выпускная | |
| 37 | 53-11-1017392-10 | Штуцер | |
| 38 | 53-11-1017039 | Проставка фильтра | |
| 39 | 53-11-1017391 | Гайка | |
| 40 | 53-11-1017064 | Прокладка фильтра |
