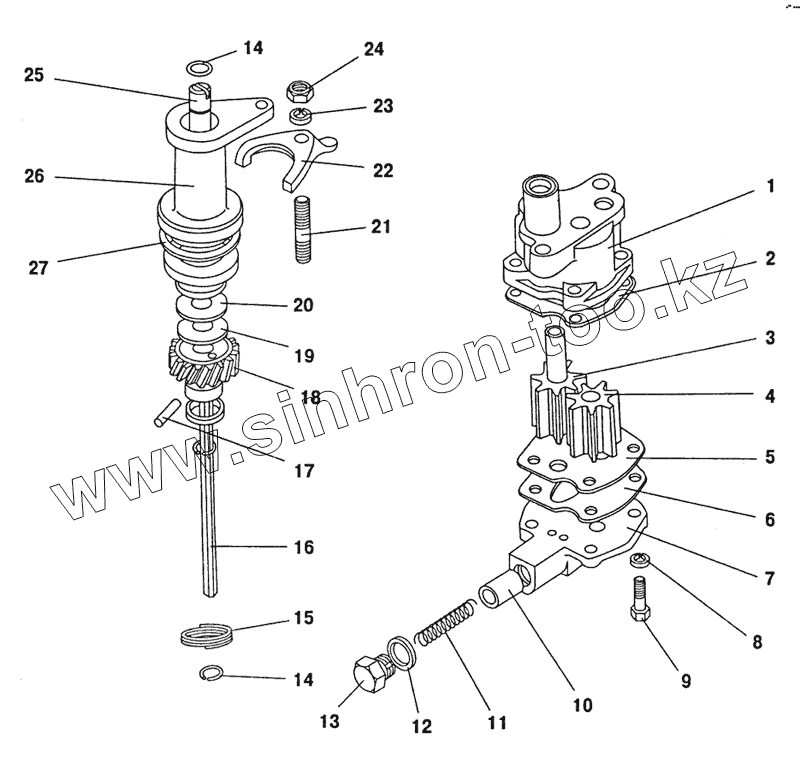

Каталог запасных частей к технике: ПАЗ-32053. Масляный насос и привод распределителя
53-11-1011010
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 53-11-1011010 | 53-11-1011010 | Насос масляный в сборе | |
| 1 | 14-1011015-10 | Корпус масляного насоса | |
| 2 | 13-1011065-31 | Прокладка перегородки масляного насоса | |
| 3 | 53-11-1011040 | Валик масляного насоса | |
| 4 | 14-1011032 | Шестерня масляного насоса | |
| 5 | 53-11-1011055-Б | Перегородка масляного насоса | |
| 6 | 53-11-1011065 | Прокладка перегородки масляного насоса | |
| 7 | 53-11-1011050 | Крышка масляного насоса в сборе | |
| 7 | 53-11-1011052 | Крышка масляного насоса | |
| 8 | 252155-П9 | Шайба 8 | |
| 9 | 201458-П29 | Болт М8х6gx25 | |
| 10 | 24-1011062 | Плунжер редукционного клапана | |
| 11 | 21-1011058-Б | Пружина редукционного клапана ( норма упаковки в ящик 2,9 т. шт., 18 кг. ) | |
| 12 | 293469-П | Шайба диам 18 | |
| 13 | 296494-П8 | Пробка М18х1,5-6Нх12 | |
| 14 | 13Б-5606178 | Кольцо | |
| 15 | 13-1016070 | Кольцо пружинное | |
| 16 | 13-1011220-03 | Валик привода насоса | |
| 17 | 13-1016040 | Штифт 3,5х22 предохранительный | |
| 18 | 13-1016018-10 | Шестерня привода распределителя | |
| 19 | 293373-П | Шайба диаметром 13 | |
| 20 | 293372-П | Шайба диаметром 13 | |
| 21 | 291751-П2 | Шпилька М8х1-4hх30 | |
| 22 | 13-1016026 | Держатель привода распределителя | |
| 23 | 252135-П2 | Шайба 8 пружинная | |
| 24 | 250511-П29 | Гайка М8х1-6Н | |
| 25 | 13-1016016-10 | Валик привода распределителя | |
| 26 | 13-101619 | Корпус привода распределителя в сборе | |
| 27 | 13-1016023 | Прокладка корпуса привода распределителя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
