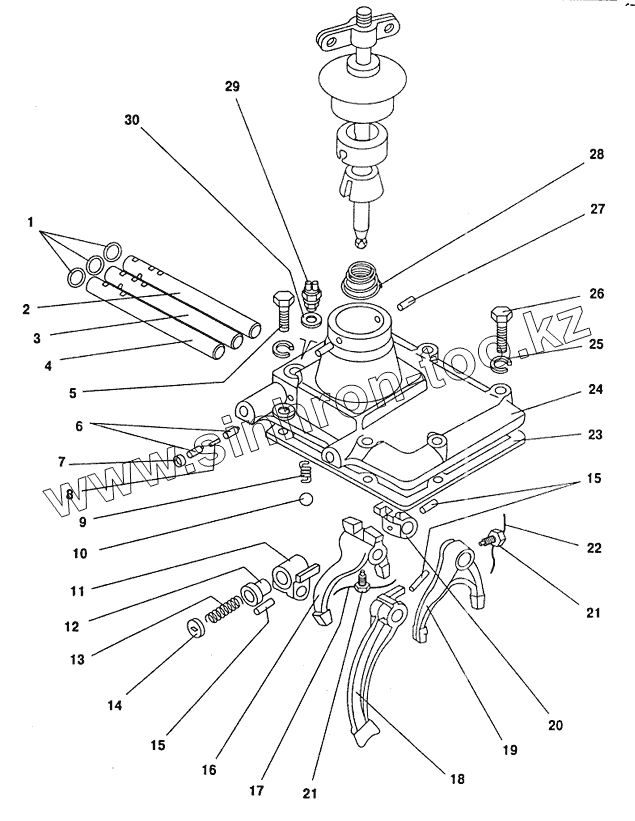

Каталог запасных частей к технике: ПАЗ-32053. Механизм переключения передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 260307-П29 | Заглушка 20 | |
| 2 | 53-1702060-10 | Шток переключения 1-й и 2-й передачи | |
| 3 | 53-1702041 | Шток переключения 3-й и 4-й передач | |
| 4 | 52-1702042-Б | Шток переключения заднего хода | |
| 5 | 201497-П8 | Болт М10х25 | |
| 6 | 52-1702080 | Плунжер стопорный штоков переключения | |
| 7 | 52-1702089-01 | Заглушка отверстия плунжеров штока переключения | |
| 8 | 53-1702075 | Стопорный палец | |
| 9 | 53А-1702117 | Пружина стопорная | |
| 10 | 4691196680 | Шарик Б9,525-100+-25 | |
| 11 | 52-1702095-01 | Головка штока заднего хода КПП | |
| 12 | 52-1702097 | Предохранитель включения заднего хода | |
| 13 | 52-1702098 | Пружина предохранителя включения заднего хода | |
| 14 | 52-1702099 | Стопор пружины предохранителя включения заднего хода | |
| 15 | 258948-П8 | Штифт диам 5х25 | |
| 16 | 53-1702027-22 | Вилка переключения 3-й и 4-й передач | |
| 17 | 258253-П | Шплинт-проволока 1,2х175 | |
| 18 | 66-11-1702092 | Вилка заднего хода | |
| 19 | 53-1702024-02 | Вилка переключения 1-й и 2-й передач | |
| 20 | 52-1702025-01 | Головка штока переключения 1-й и 2-й передач | |
| 21 | 290766-П | Винт М10х1х17,5 вилок включения 1:4 передач КПП | |
| 22 | 258252-П | Шплинт-проволока 1,2-150 стопорного винта вилки включения 1-ой и 2-ой передач | |
| 23 | 52-1702016 | Прокладка верхней крышки КПП | |
| 24 | 3307-1702015 | Крышка верхняя | |
| 25 | 252136-П2 | Шайба 10 пружинная | |
| 26 | 201505-П29 | Болт 10х45 | |
| 27 | 295023-П | Штифт 6х20 установочного рычага переключения передач | |
| 28 | 53А-1702126 | Колпак рычага переключения передач (453110560) | |
| 29 | ВК403 | Выключатель света заднего хода (ВК403-3716000) | |
| 29 | 21П-3716078-Б | Выключатель света заднего хода | |
| 30 | 131-3710152-Б | Прокладка | |
| 31 | 53А-1702122 | Пружина рычага переключения |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
