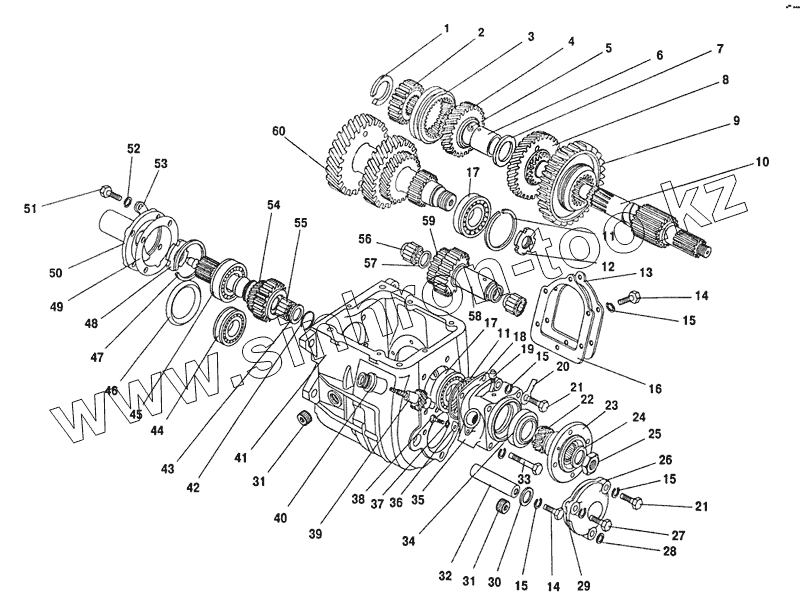

Каталог запасных частей к технике: ПАЗ-32053. Коробка передач
3307-1700010-11
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
15
15
15
16
17
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3307-1701200 | 3307-1701200 | Крышка заднего подшипника в сборе | |
| 53-12-1701025 | 53-12-1701025 | Вал первичный в сборе | |
| 3307-1700010-11 | 3307-1700010-11 | Коробка передач в сборе | |
| 53-12-1701100 | 53-12-1701100 | Вал вторичный в сборе | |
| 1 | 53-12-1701192 | Стопорное кольцо вторичного вала | |
| 2 | 52-1701119-20 | Ступица муфты | |
| 3 | 52-1701118-40 | Муфта синхронизатора | |
| 4 | 52-1701113-10 | Шестерня 3-й передачи | |
| 5 | 52-1701120 | Стопор втулки шестерёнки 3-й передачи | |
| 6 | 52-1701115 | Втулка шестерни 3-й передачи | |
| 7 | 52-1701104 | Шайба упорная шестерни 2-й передачи | |
| 8 | 52-1701111 | Шестерня 2-й передачи | |
| 9 | 52-1701110-31 | Шестерня скользящая 1-й передачи и заднего хода | |
| 10 | 53-12-1701105 | Вал вторичный | |
| 11 | 20-1701034 | Кольцо стопорное подшипника первичного вала (норма упаковки 1,52 т. шт., 21 кг.) | |
| 12 | 52-1701079 | Гайка стопорная подшипника промежуточного вала | |
| 13 | 52-1701020 | Крышка люка отбора мощности КПП | |
| 14 | 201495-П8 | Болт М10х20 | |
| 15 | 252136-П2 | Шайба 10 пружинная | |
| 16 | 52-1701021 | Прокладка крышки люка отбора мощности КПП | |
| 17 | 50307А1 | Подшипник | |
| 18 | 52-1701203 | Прокладка крышка заднего подшипника вторичного | |
| 19 | 298429-П | Сапун коробки передач | |
| 20 | 53-2400022 | Пластина маркировочная | |
| 21 | 201497-П8 | Болт М10х25 | |
| 22 | 53-12-3802033 | Шестерня привода спидометра ведущая | |
| 23 | 66-1701240 | Фланец | |
| 24 | 53А1701242 | Шайба упорная | |
| 25 | 52-1701247 | Гайка вторичного вала КПП | |
| 26 | 52-1701070-01 | Крышка задняя подшипника промежуточного вала | |
| 27 | 201500-П29 | Болт M10-6gx32 | |
| 28 | 293318-П | Шайба 10,5 | |
| 29 | 52-1701075 | Прокладка крышки заднего подшипника промежуточного вала КПП | |
| 30 | 53-1701093 | Шайба упорная | |
| 31 | 296576-П29 | Пробка КГ 1/2 наливного и сливного отверстий картера КПП | |
| 32 | 53-1701090-10 | Ось блока шестерен заднего хода | |
| 33 | 201510-П29 | Болт M10-6gx45 | |
| 34 | 51-1701210-А | Сальник задней крышки коробки передач | |
| 35 | 3307-1701205 | Крышка заднего подшипника | |
| 36 | 51-3802031 | Стопор штуцера гибкого вала привода спидометра | |
| 37 | 252154-П2 | Шайба пружинная 6 | |
| 38 | 290490-П8 | Болт М6х12 крепление стопора штуцера ведомой шестеренки привода спидометра | |
| 39 | 53-12-3802034 | Шестерня привода спидометра ведомая | |
| 40 | 51-3802030 | Штуцер шибкого вала привода спидометра | |
| 41 | 52-12-1701015-10 | Картер | |
| 42 | 52-1701189 | Кольцо стопорное роликового подшипника первичного вала (норма упаковки 4,6 т. шт., 21 кг) | |
| 43 | 52-1701188 | Шайба упорная роликового подшипника первичного вала | |
| 44 | 60-42207КМ | Подшипник передний блока шестерен промежуточного вала (46221342771) | |
| 45 | 50209А2 | Подшипник | |
| 46 | 52-1701068-А | Заглушка переднего подшипника блока шестеренок промежуточного вала КПП | |
| 47 | 52-1701033 | Кольцо упорное подшипника первичного вала КПП | |
| 48 | 52-1701034 | Гайка подшипника первичного вала | |
| 49 | 52-1701042-02 | Прокладка крышки | |
| 50 | 52-1701040 | Крышка подшипника первичного вала | |
| 51 | 201457-П29 | Болт М8х22 | |
| 52 | 252155-П2 | Шайба 8 пружинная | |
| 53 | 51-1601190-А | Скоба оттяжной пружины муфты подшипника включение сцепления | |
| 54 | 53-12-1701030 | Вал первичный | |
| 55 | 4692160531 | Ролик 7x17 | |
| 56 | 864904 | Подшипник (АА7120-А2) | |
| 57 | 53-1701094 | Шайба | |
| 58 | 53-1701083 | Втулка блока шестерен | |
| 59 | 66-11-1701082 | Блок шестерен заднего хода | |
| 60 | 53-12-1701050 | Блок шестерен промежуточного вала |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
