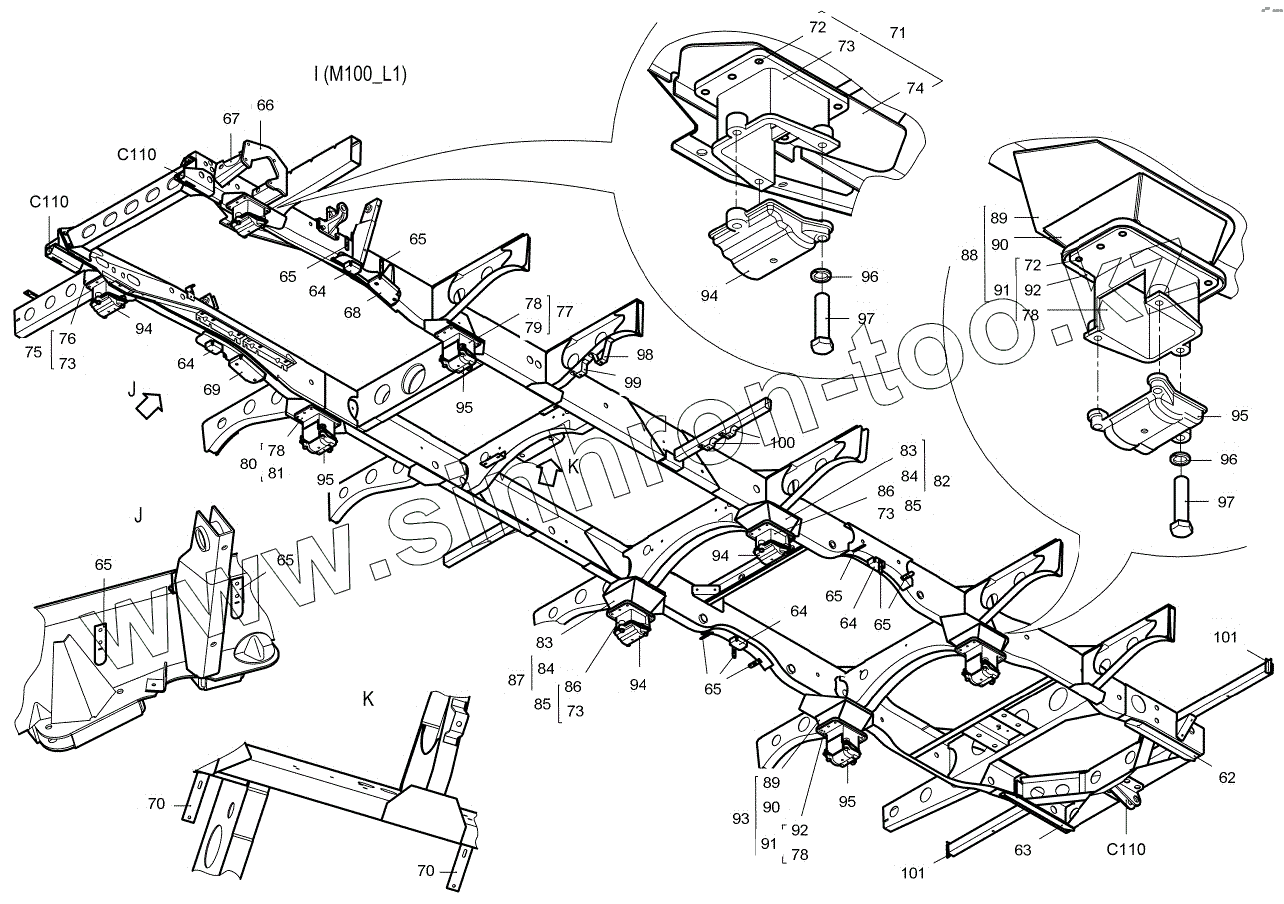

Каталог запасных частей к технике: ПАЗ-3204. Основание
63
64
64
64
64
65
65
65
65
65
65
65
66
67
68
69
70
70
71
72
72
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
74
75
76
77
78
78
78
78
78
78
78
78
79
80
81
82
83
83
83
83
84
84
84
84
85
85
85
85
86
86
87
88
89
89
90
90
91
91
92
92
93
94
94
94
94
95
95
95
95
96
96
97
97
98
99
100
101
101
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 320402-03-5101020 | Лонжерон передний правый в сборе | |
| 2 | 320402-03-5101022 | Лонжерон передний левый в сборе | |
| 3 | 320402-03-5101028 | Лонжерон задний правый в сборе | |
| 4 | 320402-03-5101029 | Лонжерон задний левый в сборе | |
| 5 | 320402-03-5101034-01 | Усилитель лонжерона правый | |
| 5 | 320402-03-5101034 | Усилитель лонжерона правый | |
| 6 | 320402-03-5101035 | Усилитель лонжерона левый | |
| 6 | 320402-03-5101035-01 | Усилитель лонжерона левый | |
| 7 | 320402-03-5101308 | Балка передняя в сборе | |
| 8 | 320402-03-5101186 | Консоль передняя левая в сборе | |
| 9 | 320402-03-2905501 | Кронштейн амортизатора с втулкой левый в сборе | |
| 10 | 320402-03-2905500 | Кронштейн амортизатора с втулкой правый в сборе | |
| 10 | 320402-03-2905504 | Кронштейн амортизатора передней подвески | |
| 11 | 32053-2905507 | Усилитель кронштейна амортизатора передней подвески | |
| 12 | 32053-2905506 | Усилитель кронштейна амортизатора передней подвески | |
| 13 | 3205-3405190 | Кронштейн гидроцилиндра | |
| 14 | 320402-03-5101180 | Консоль правая | |
| 15 | 320402-03-5101206 | Консоль правая | |
| 15 | 320402-03-5101210-01 | Консоль | |
| 16 | 320402-03-5101210 | Консоль в сборе | |
| 16 | 320402-03-5101210-01 | Консоль | |
| 17 | 320402-03-5101224 | Косынка консоли | |
| 17 | 320402-03-5101224-01 | Косынка консоли | |
| 18 | 3205-5101228 | Усилитель консоли | |
| 19 | 320402-03-5101208 | Консоль в сборе | |
| 19 | 320402-03-5101208-01 | Консоль | |
| 20 | 320402-03-5101160 | Косынка | |
| 21 | 320402-03-5101220 | Консоль | |
| 22 | 320402-03-5101226 | Косынка консоли | |
| 23 | 320402-03-5101162 | Косынка | |
| 24 | 320402-03-5101164 | Косынка | |
| 25 | 320402-03-5101274 | Косынка стыковочная | |
| 26 | 320402-03-5101182 | Консоль задняя | |
| 27 | 320402-03-5101242 | Усилитель | |
| 28 | 3205-01-5101174 | Кронштейн крепления балки амортизаторов задний | |
| 29 | 320402-03-5101222 | Консоль задняя | |
| 30 | 320402-03-5101036 | Проставка лонжерона заднего правая | |
| 31 | 320402-03-5101156 | Раскос задний правый | |
| 32 | 320402-03-5101158 | Усилитель задней поперечины | |
| 33 | 320402-03-5101157 | Раскос задний левый | |
| 34 | 320402-03-5101150 | Поперечина задняя | |
| 35 | 320402-03-5101037 | Проставка лонжерона заднего левая | |
| 36 | 320402-03-5101216 | Консоль короткая | |
| 36 | 320402-03-5101216-01 | Консоль короткая | |
| 37 | 320402-03-5101228 | Усилитель консоли | |
| 38 | 320402-03-5101262 | Поперечина запасного колеса | |
| 39 | 320402-03-3108260 | Кронштейн крепления запасного колеса в сборе | |
| 40 | 320402-03-5101144 | Поперечина в сборе | |
| 41 | 4230-2915500 | Балка крепления амортизаторов с усилителем задней подвески в сборе | |
| 42 | 3205-5101174 | Кронштейн крепления балки амортизаторов задний | |
| 43 | 320402-03-5101138 | Поперечина в сборе | |
| 44 | 320402-03-1101130 | Балка крепления бензобака в сборе | |
| 45 | 320402-03-5101198 | Консоль крепления бензобака в сборе | |
| 63 | 320402-03-5101038 | Накладка правая | |
| 64 | 320402-03-2912020 | Отбойник | |
| 65 | 320402-03-5012312 | Пластина | |
| 66 | 3205-3403016-01 | Кронштейн рулевого механизма | |
| 67 | 320402-03-3403020 | Кронштейн | |
| 68 | 320402-03-2902019 | Кронштейн крепления отбойника левый в сборе | |
| 69 | 320402-03-2902018 | Кронштейн крепления отбойника правый в сборе | |
| 70 | 3203-01-1101057 | Кронштейн крепления трубок | |
| 71 | 3205-5101072 | Пластина переднего кронштейна передней рессоры левая в сборе | |
| 72 | 294435 | Заклепка 10х34 | |
| 73 | 652-2912444-Б | Кронштейн задней рессоры передний | |
| 73 | 652-2912444-Б | Кронштейн задней рессоры передний | |
| 73 | 652-2912444-Б | Кронштейн задней рессоры передний | |
| 74 | 3205-5101076-01 | Пластина крепления переднего кронштейна передней рессоры | |
| 75 | 3205-5101074 | Пластина переднего кронштейна передней рессоры правая | |
| 76 | 3205-5101076 | Пластина крепления переднего кронштейна передней рессоры | |
| 77 | 320402-03-5101083 | Пластина заднего кронштейна передней рессоры левая в сборе | |
| 78 | 652Б-2912446 | Кронштейн задней рессоры задний | |
| 78 | 652Б-2912446 | Кронштейн задней рессоры задний | |
| 79 | 320402-03-5101087 | Пластина крепления заднего кронштейна передней рессоры левая | |
| 80 | 320402-03-5101082 | Пластина заднего кронштейна передней рессоры правая в сборе | |
| 81 | 320402-03-5101086 | Пластина крепления заднего кронштейна передней рессоры правая | |
| 82 | 3205-5101093 | Надстройка переднего кронштейна задней рессоры левая в сборе | |
| 83 | 3205-5101096 | Надстройка крепления переднего кронштейна задней рессоры | |
| 83 | 3205-5101096 | Надстройка крепления переднего кронштейна задней рессоры | |
| 84 | 3205-5101104 | Косынка крепления передней надстройки задней рессоры | |
| 84 | 3205-5101104 | Косынка крепления передней надстройки задней рессоры | |
| 85 | 3205-5101100 | Пластина крепления переднего кронштейна задней рессоры | |
| 85 | 3205-5101100 | Пластина крепления переднего кронштейна задней рессоры | |
| 86 | 3205-5101102 | Пластина крепления переднего кронштейна задней рессоры | |
| 87 | 3205-5101092 | Надстройка переднего кронштейна задней рессоры правая в сборе | |
| 88 | 3205-5101109 | Надстройка заднего кронштейна задней рессоры левая в сборе | |
| 89 | 3205-5101120 | Косынка крепления надстройки задней рессоры задняя | |
| 90 | 3205-5101118 | Надстройка крепления заднего кронштейна рессоры | |
| 91 | 3205-5101112 | Пластина крепления заднего кронштейна задней рессоры | |
| 92 | 3205-5101114 | Пластина крепления заднего кронштейна задней рессоры | |
| 93 | 3205-5101108 | Надстройка заднего кронштейна задней рессоры правая в сборе | |
| 94 | 672-2912450 | Крышка переднего кронштейна задней рессоры | |
| 95 | 3205-2912452 | Крышка заднего кронштейна | |
| 96 | 252157-П29 | Шайба 12 | |
| 97 | 290939-П29 | Болт М12х50 специальный | |
| 98 | 3205-1101126-30 | Кронштейн бензобака правый | |
| 99 | 3205-1101125-30 | Кронштейн бензобака левый | |
| 100 | 3205-1101123-20 | Кронштейн бензобака передний | |
| 101 | 320402-03-5101230 | Косынка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
