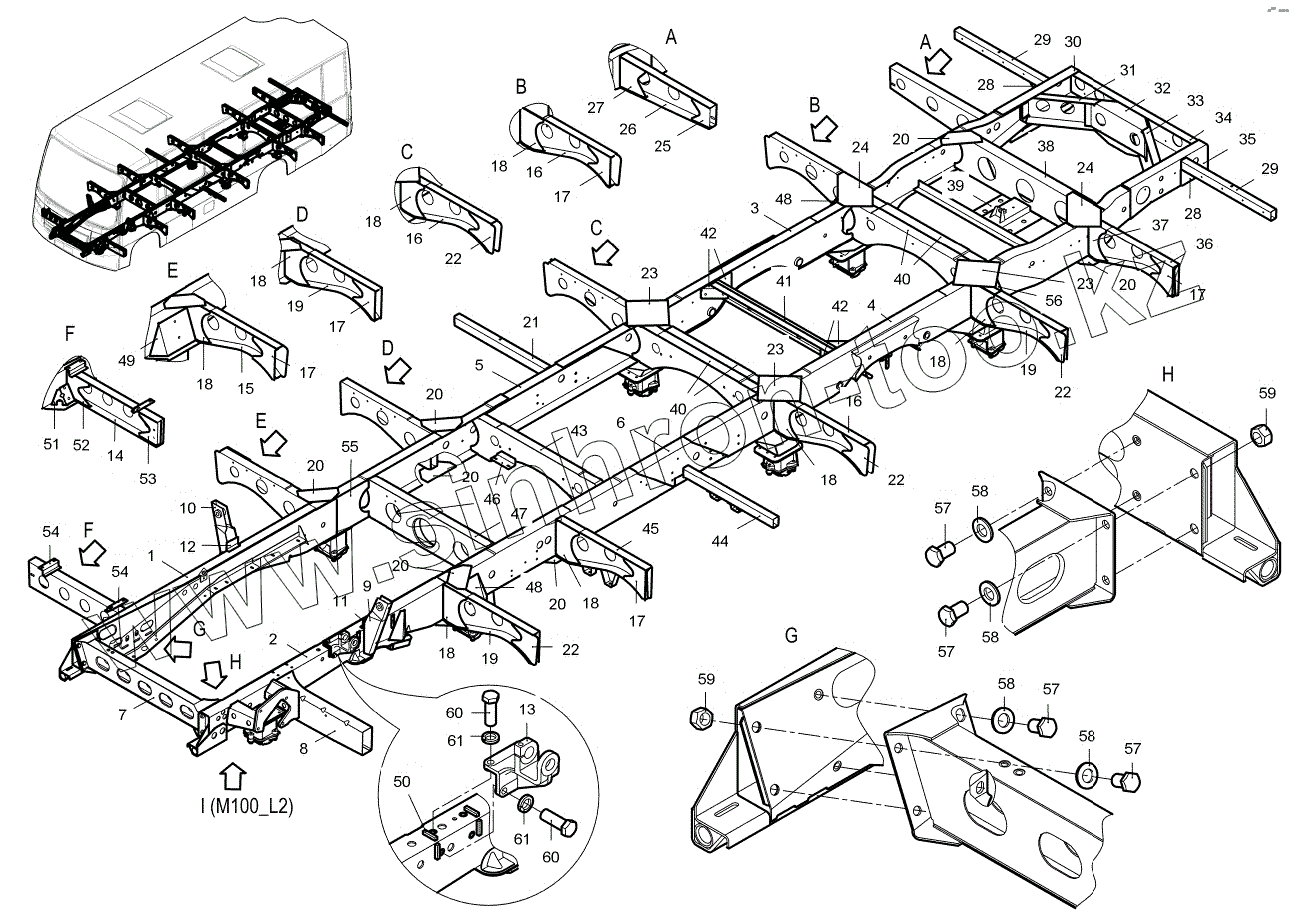

Каталог запасных частей к технике: ПАЗ-3204. Основание
1
2
3
4
5
5
6
6
7
8
9
10
10
11
12
13
14
15
15
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
19
19
19
19
19
19
20
20
20
20
20
20
20
21
22
22
22
22
23
23
23
24
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
36
37
38
39
40
40
41
42
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 320402-03-5101020 | Лонжерон передний правый в сборе | |
| 2 | 320402-03-5101022 | Лонжерон передний левый в сборе | |
| 3 | 320402-03-5101028 | Лонжерон задний правый в сборе | |
| 4 | 320402-03-5101029 | Лонжерон задний левый в сборе | |
| 5 | 320402-03-5101034-01 | Усилитель лонжерона правый | |
| 5 | 320402-03-5101034 | Усилитель лонжерона правый | |
| 6 | 320402-03-5101035 | Усилитель лонжерона левый | |
| 6 | 320402-03-5101035-01 | Усилитель лонжерона левый | |
| 7 | 320402-03-5101308 | Балка передняя в сборе | |
| 8 | 320402-03-5101186 | Консоль передняя левая в сборе | |
| 9 | 320402-03-2905501 | Кронштейн амортизатора с втулкой левый в сборе | |
| 10 | 320402-03-2905500 | Кронштейн амортизатора с втулкой правый в сборе | |
| 10 | 320402-03-2905504 | Кронштейн амортизатора передней подвески | |
| 11 | 32053-2905507 | Усилитель кронштейна амортизатора передней подвески | |
| 12 | 32053-2905506 | Усилитель кронштейна амортизатора передней подвески | |
| 13 | 3205-3405190 | Кронштейн гидроцилиндра | |
| 14 | 320402-03-5101180 | Консоль правая | |
| 15 | 320402-03-5101206 | Консоль правая | |
| 15 | 320402-03-5101210-01 | Консоль | |
| 16 | 320402-03-5101210 | Консоль в сборе | |
| 16 | 320402-03-5101210-01 | Консоль | |
| 17 | 320402-03-5101224 | Косынка консоли | |
| 17 | 320402-03-5101224-01 | Косынка консоли | |
| 18 | 3205-5101228 | Усилитель консоли | |
| 19 | 320402-03-5101208 | Консоль в сборе | |
| 19 | 320402-03-5101208-01 | Консоль | |
| 20 | 320402-03-5101160 | Косынка | |
| 21 | 320402-03-5101220 | Консоль | |
| 22 | 320402-03-5101226 | Косынка консоли | |
| 23 | 320402-03-5101162 | Косынка | |
| 24 | 320402-03-5101164 | Косынка | |
| 25 | 320402-03-5101274 | Косынка стыковочная | |
| 26 | 320402-03-5101182 | Консоль задняя | |
| 27 | 320402-03-5101242 | Усилитель | |
| 28 | 3205-01-5101174 | Кронштейн крепления балки амортизаторов задний | |
| 29 | 320402-03-5101222 | Консоль задняя | |
| 30 | 320402-03-5101036 | Проставка лонжерона заднего правая | |
| 31 | 320402-03-5101156 | Раскос задний правый | |
| 32 | 320402-03-5101158 | Усилитель задней поперечины | |
| 33 | 320402-03-5101157 | Раскос задний левый | |
| 34 | 320402-03-5101150 | Поперечина задняя | |
| 35 | 320402-03-5101037 | Проставка лонжерона заднего левая | |
| 36 | 320402-03-5101216 | Консоль короткая | |
| 36 | 320402-03-5101216-01 | Консоль короткая | |
| 37 | 320402-03-5101228 | Усилитель консоли | |
| 38 | 320402-03-5101262 | Поперечина запасного колеса | |
| 39 | 320402-03-3108260 | Кронштейн крепления запасного колеса в сборе | |
| 40 | 320402-03-5101144 | Поперечина в сборе | |
| 41 | 4230-2915500 | Балка крепления амортизаторов с усилителем задней подвески в сборе | |
| 42 | 3205-5101174 | Кронштейн крепления балки амортизаторов задний | |
| 43 | 320402-03-5101138 | Поперечина в сборе | |
| 44 | 320402-03-1101130 | Балка крепления бензобака в сборе | |
| 45 | 320402-03-5101198 | Консоль крепления бензобака в сборе | |
| 63 | 320402-03-5101038 | Накладка правая | |
| 64 | 320402-03-2912020 | Отбойник | |
| 65 | 320402-03-5012312 | Пластина | |
| 66 | 3205-3403016-01 | Кронштейн рулевого механизма | |
| 67 | 320402-03-3403020 | Кронштейн | |
| 68 | 320402-03-2902019 | Кронштейн крепления отбойника левый в сборе | |
| 69 | 320402-03-2902018 | Кронштейн крепления отбойника правый в сборе | |
| 70 | 3203-01-1101057 | Кронштейн крепления трубок | |
| 71 | 3205-5101072 | Пластина переднего кронштейна передней рессоры левая в сборе | |
| 72 | 294435 | Заклепка 10х34 | |
| 73 | 652-2912444-Б | Кронштейн задней рессоры передний | |
| 73 | 652-2912444-Б | Кронштейн задней рессоры передний | |
| 73 | 652-2912444-Б | Кронштейн задней рессоры передний | |
| 74 | 3205-5101076-01 | Пластина крепления переднего кронштейна передней рессоры | |
| 75 | 3205-5101074 | Пластина переднего кронштейна передней рессоры правая | |
| 76 | 3205-5101076 | Пластина крепления переднего кронштейна передней рессоры | |
| 77 | 320402-03-5101083 | Пластина заднего кронштейна передней рессоры левая в сборе | |
| 78 | 652Б-2912446 | Кронштейн задней рессоры задний | |
| 78 | 652Б-2912446 | Кронштейн задней рессоры задний | |
| 79 | 320402-03-5101087 | Пластина крепления заднего кронштейна передней рессоры левая | |
| 80 | 320402-03-5101082 | Пластина заднего кронштейна передней рессоры правая в сборе | |
| 81 | 320402-03-5101086 | Пластина крепления заднего кронштейна передней рессоры правая | |
| 82 | 3205-5101093 | Надстройка переднего кронштейна задней рессоры левая в сборе | |
| 83 | 3205-5101096 | Надстройка крепления переднего кронштейна задней рессоры | |
| 83 | 3205-5101096 | Надстройка крепления переднего кронштейна задней рессоры | |
| 84 | 3205-5101104 | Косынка крепления передней надстройки задней рессоры | |
| 84 | 3205-5101104 | Косынка крепления передней надстройки задней рессоры | |
| 85 | 3205-5101100 | Пластина крепления переднего кронштейна задней рессоры | |
| 85 | 3205-5101100 | Пластина крепления переднего кронштейна задней рессоры | |
| 86 | 3205-5101102 | Пластина крепления переднего кронштейна задней рессоры | |
| 87 | 3205-5101092 | Надстройка переднего кронштейна задней рессоры правая в сборе | |
| 88 | 3205-5101109 | Надстройка заднего кронштейна задней рессоры левая в сборе | |
| 89 | 3205-5101120 | Косынка крепления надстройки задней рессоры задняя | |
| 90 | 3205-5101118 | Надстройка крепления заднего кронштейна рессоры | |
| 91 | 3205-5101112 | Пластина крепления заднего кронштейна задней рессоры | |
| 92 | 3205-5101114 | Пластина крепления заднего кронштейна задней рессоры | |
| 93 | 3205-5101108 | Надстройка заднего кронштейна задней рессоры правая в сборе | |
| 94 | 672-2912450 | Крышка переднего кронштейна задней рессоры | |
| 95 | 3205-2912452 | Крышка заднего кронштейна | |
| 96 | 252157-П29 | Шайба 12 | |
| 97 | 290939-П29 | Болт М12х50 специальный | |
| 98 | 3205-1101126-30 | Кронштейн бензобака правый | |
| 99 | 3205-1101125-30 | Кронштейн бензобака левый | |
| 100 | 3205-1101123-20 | Кронштейн бензобака передний | |
| 101 | 320402-03-5101230 | Косынка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
