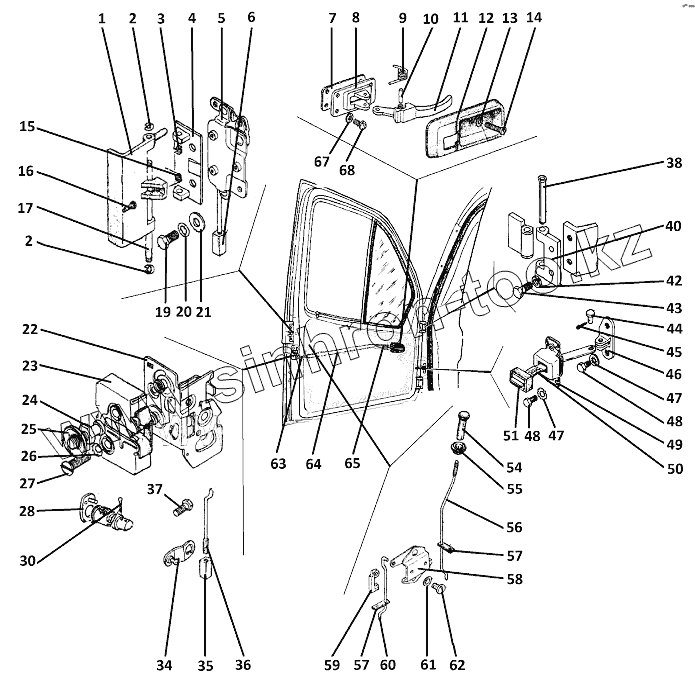

Каталог запасных частей к технике: ЗЗГТ ГАЗ-3409 (Бобр). Замки, петли
1
1
1
2
2
3
4
5
5
5
6
7
8
9
10
11
11
11
12
12
12
13
14
15
16
17
19
20
21
22
22
22
23
23
23
24
25
26
27
28
30
34
34
34
35
36
37
38
40
42
43
44
45
46
47
47
48
48
49
50
51
54
55
56
56
56
57
57
58
58
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3302-6105153-01 | Ручка наружняя левая | |
| 1 | 3302-6105152-01 | Ручка наружняя правая | |
| 2 | 293188-П29 | Шайба | |
| 3 | 3302-6105174 | Пружина | |
| 4 | 3302-6105160 | Розетка наружной ручки | |
| 5 | 3302-6105320 | Кронштейн ручки правый | |
| 5 | 3302-6105321 | Кронштейн ручки левый | |
| 6 | 3302-6105278 | Наконечник тяги | |
| 7 | 31011-6105184 | Прокладка | |
| 8 | 31011-6105086 | Основание привода замка | |
| 9 | 31011-6105098-01 | Пружина | |
| 10 | 4598411360 | Штифт | |
| 11 | 4301-6105182 | Ручка внутренняя правая | |
| 11 | 4301-6105183 | Ручка внутренняя левая | |
| 12 | 4301-6105188 | Розетка внутренней ручки правая | |
| 12 | 4301-6105189 | Розетка внутренней ручки левая | |
| 13 | 252263-П29 | Шайба | |
| 14 | 221609-П29 | Винт | |
| 15 | 3302-6105175 | Пружина | |
| 16 | 13-1703339 | Буфер | |
| 17 | 3302-6105158 | Ось наружной ручки | |
| 19 | 201419-П29 | Болт | |
| 20 | 252174-П29 | Шайба | |
| 21 | 293257-П29 | Шайба | |
| 22 | 3302-6105486 | Рычажный механизм правый | |
| 22 | 3302-6105487 | Рычажный механизм левый | |
| 23 | 3302-6105484 | Запорный механизм правый | |
| 23 | 3302-6105485 | Запорный механизм левый | |
| 24 | 3302-6106114 | Шип фиксатора | |
| 25 | 3302-6105700 | Шайба | |
| 26 | 252155-П29 | Шайба | |
| 27 | 224686-П29 | Винт | |
| 28 | 3302-6105090 | Выключатель замка | |
| 30 | 258002-П29 | Шплинт | |
| 34 | 3302-6105522 | Привод с шаровым пальцем правый | |
| 34 | 3302-6105523 | Привод с шаровым пальцем правый | |
| 35 | 2101-6105148 | Наконечник тяги | |
| 36 | 3302-6105332 | Тяга | |
| 37 | 201410-П29 | Болт | |
| 38 | 3302-6106044-01 | Ось петли | |
| 40 | 3302-6106018 | Звено петли промежуточное | |
| 42 | 252155-П2 | Шайба | |
| 43 | 201455-П29 | Болт | |
| 44 | 260009-П29 | Палец | |
| 45 | 258011-П29 | Шплинт | |
| 46 | 24-6106088 | Кронштейн ограничителя | |
| 47 | 293226-П29 | Шайба | |
| 48 | 201415-П29 | Болт | |
| 49 | 3302-6106180-01 | Стопор ограничителя | |
| 50 | 3302-6106090 | Рычаг ограничителя | |
| 51 | 24-6106086 | Буфер ограничителя | |
| 54 | 4301-6105074 | Наконечник тяги | |
| 55 | 4301-6105444 | Втулка наконечника тяги | |
| 56 | 3302-6105070 | Тяга выключения замка правая | |
| 56 | 3302-6105071 | Тяга выключения замка левая | |
| 57 | 23А-5303270 | Зажим тяги | |
| 58 | 3302-6105518 | Рычаг тяг выключения замка правый | |
| 58 | 3302-6105519 | Рычаг тяг выключения замка левый | |
| 59 | 24-6105442 | Зажим тяги | |
| 60 | 3302-6105720-10 | Тяга промежуточная | |
| 61 | 252174-П29 | Шайба | |
| 62 | 224622-П29 | Винт | |
| 63 | 2101-6105148 | Наконечник тяги | |
| 64 | 24-6105101 | Чехол тяги | |
| 65 | 3302-6105102 | Тяга ручки внутренней |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
