Каталог запасных частей к технике: ЗЗГТ ГАЗ-3409 (Бобр). Верхняя часть
1
2
2
2
3
4
5
5
5
6
7
8
8
8
9
10
11
11
11
12
13
14
15
15
15
16
17
18
19
20
20
21
22
22
23
23
24
25
25
25
26
27
28
29
30
31
32

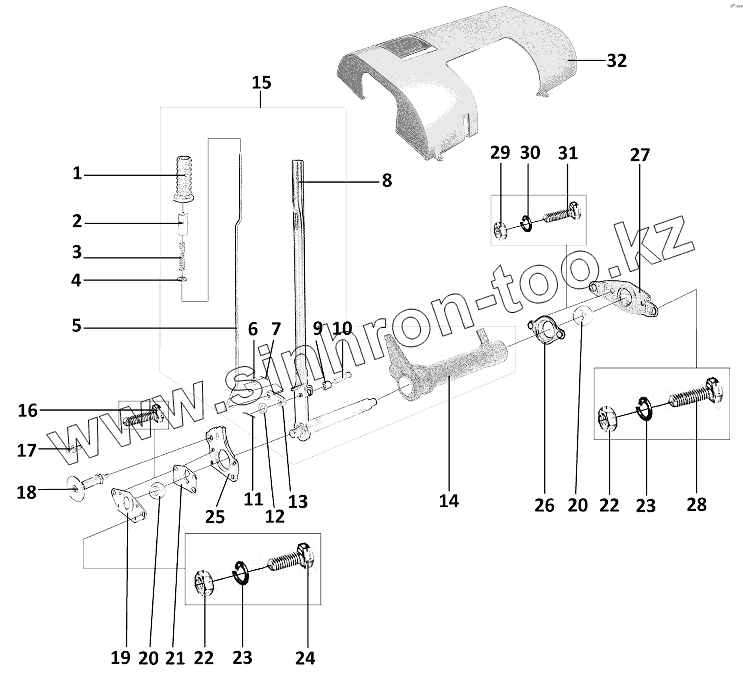

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 41-9305108 | Рукоятка механизма поворота | |
| 2 | 71-2605126 | Кнопка | |
| 2 | 3409-3606276 | Кнопка | |
| 3 | 20-1703079 | Пружина кнопки | |
| 4 | 293277-П29 | Шайба | |
| 5 | 3409-3606259 | Тяга рычага управления левая | |
| 5 | 3404-3606258 | Тяга рычага управления правая | |
| 6 | 252004-П29 | Шайба | |
| 7 | 258013-П29 | Шплинт | |
| 8 | 3409-3606202 | Вал управления правый | |
| 8 | 3409-3606203 | Вал управления левый | |
| 9 | 3409-3606292 | Ролик | |
| 10 | 260066-П29 | Палец | |
| 11 | 258038-П29 | Шплинт | |
| 11 | 258015-П29 | Шплинт | |
| 12 | 293310-П | Шайба | |
| 13 | 060-142730 | Собачка | |
| 14 | 3409-3606331 | Откидной вал, левый | |
| 15 | 3409-3606200 | Вал управления в сборе правый | |
| 15 | 3409-3606201 | Вал управления в сборе левый | |
| 16 | 205416-П29 | Болт | |
| 17 | 15-142753-А | Упор рычага управления правый | |
| 18 | 3409-3606212 | Упор подвижный рычага управления левый | |
| 19 | 71-2605139 | Кронштейн крепления вала управления | |
| 20 | 41-01-3410230 | Шаровая опора | |
| 21 | 71-2605137 | Кронштейн крепления сферической втулки | |
| 22 | 250512-П29 | Гайка | |
| 23 | 252156-П2 | Шайба | |
| 24 | 201496-П29 | Болт | |
| 25 | 3409-3606311 | Сектор рычага управления левый | |
| 25 | 3409-3606310 | Сектор рычага управления правый | |
| 26 | А-2845-В | Кронштейн крепления сферической втулки | |
| 27 | 47-2505090 | Кронштейн крепления вала управления | |
| 28 | 201497-П29 | Болт | |
| 29 | 250610-П29 | Гайка | |
| 30 | 252155-П2 | Шайба | |
| 31 | 201454-П29 | Болт | |
| 32 | 3409-3606570 | Кожух |
