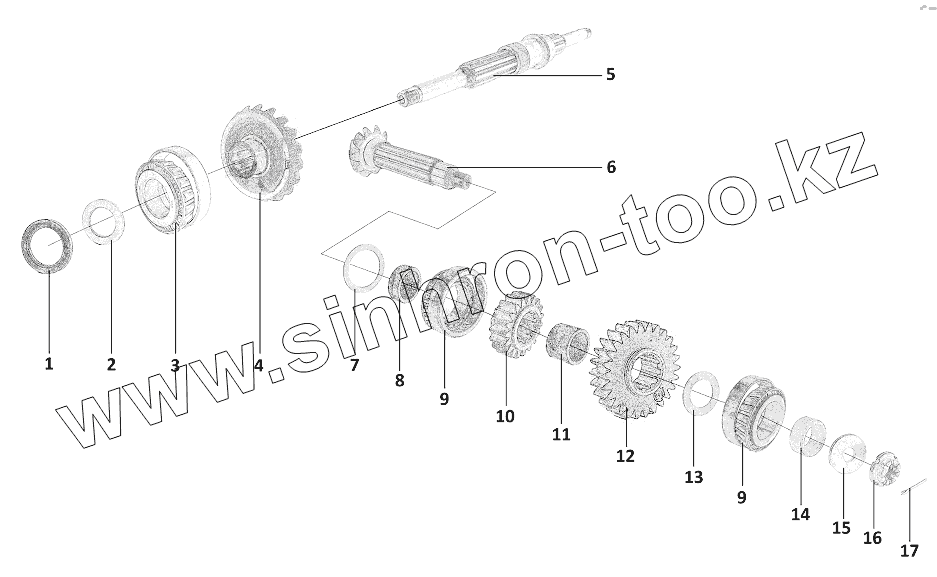

Каталог запасных частей к технике: ЗЗГТ ГАЗ-3409 (Бобр). Вал ведомый и ведущий
1
2
3
4
5
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
9
9
10
11
12
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2531311511 | Манжета | |
| 2 | 70-141437 | Шайба упорная | |
| 3 | 7313К1 | Подшипник | |
| 4 | 3409-3613052 | Шестерня ведомая | |
| 5 | 3409-3613054 | Вал ведомой шестерни | |
| 6 | 3409-3613048 | Шестерня ведущая | |
| 7 | 3409-3613080 | Кольцо регулировочное | |
| 7 | 3409-3613081 | Кольцо регулировочное | |
| 7 | 3409-3613082 | Кольцо регулировочное | |
| 7 | 3409-3613083 | Кольцо регулировочное | |
| 7 | 3409-3613084 | Кольцо регулировочное | |
| 7 | 3409-3613085 | Кольцо регулировочное | |
| 7 | 3409-3613086 | Кольцо регулировочное | |
| 7 | 3409-3613087 | Кольцо регулировочное | |
| 8 | Втулка | Втулка | |
| 9 | 67512 | Подшипник | |
| 10 | 3409-3615034 | Шестерня ведомая задняя | |
| 11 | 3409-3613106 | Втулка распорная | |
| 12 | 3409-3615032 | Шестерня ведомая передняя | |
| 13 | 3409-3613090 | Шайба регулировочная | |
| 13 | 3409-3613091 | Шайба регулировочная | |
| 13 | 3409-3613092 | Шайба регулировочная | |
| 13 | 3409-3613093 | Шайба регулировочная | |
| 13 | 3409-3613094 | Шайба регулировочная | |
| 13 | 3409-3613095 | Шайба регулировочная | |
| 13 | 3409-3613096 | Шайба регулировочная | |
| 13 | 3409-3613097 | Шайба регулировочная | |
| 14 | 3409-3613102 | Втулка подшипника | |
| 15 | 3409-3613104 | Шайба упорная | |
| 16 | 34039-2900250 | Гайка правая | |
| 17 | 258056-П29 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
