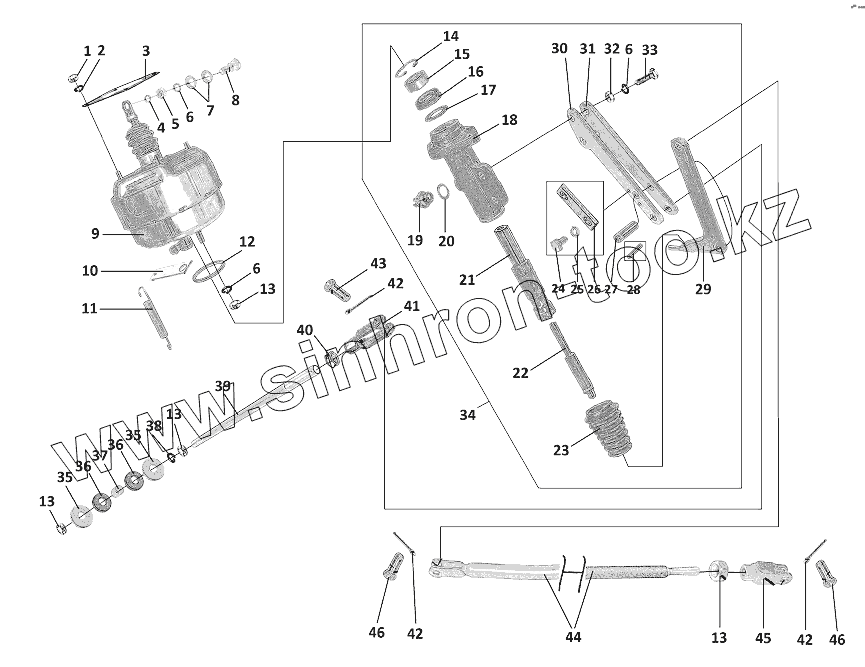

Каталог запасных частей к технике: ЗЗГТ ГАЗ-3409 (Бобр). Вакуумный усилитель с цилиндром

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

6

7

8

9

10

11

12

13

13

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

35

36

36

37

38

39

40

41

42

42

42

43

43

43

44

Позиция на иллюстрации	Заводской номер детали		Название детали
1	250510-П29		Гайка
2	252135-П2		Шайба
3	31012-3510161		Прокладка усилителя
4	4599516460		Шайба
5	250613-П29		Гайка
6	252156-П2		Шайба
7	21-3504039		Втулка
8	3110-3504038		Ось
9	24-3510010-02		Усилитель вакуумный
10	3409-3510192		Держатель пружины
11	51-1106175		Пружина
12	24-3510085		Кольцо уплотнительное
13	250512-П29		Гайка
14	297608-П29		Кольцо
15	24-10-3505099		Втулка направляющая
16	24-10-3505033		Манжета
17	24-10-3505023		Кольцо упорное
18	3409-3510130		Цилиндр
19	4573734291		Включатель
20	21П-3716078-Б		Прокладка
21	3409-3510137		Поршень
22	3409-3510138		Толкатель
23	73-1602528		Чехол
24	290377-П29		Болт
25	252153-П2		Шайба
26	3409-3510188		Планка
27	3409-3510147		Ось
28	4694162328		Ролик
29	3409-3510139		Рычаг
30	3409-3510186		Опора рычага
31	3409-3510141		Опора рычага
32	250612-П29		Гайка
33	201501-П29		Болт
34	3409-3510128		Цилиндр с рычагом в сборе
35	252039-П29		Шайба
36	51А-1001094		Прокладки
37	20Ю-1001095		Втулка
38	252136-П2		Шайба
39	3409-3510144		Тяга
40	63-3508045		Вилка
41	258038-П29		Шплинт
42	260063-П29		Палец
43	3409-3606512		Тяга управления правая
43	3409-3606513		Тяга управления левая
44	260057-П29		Палец

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
