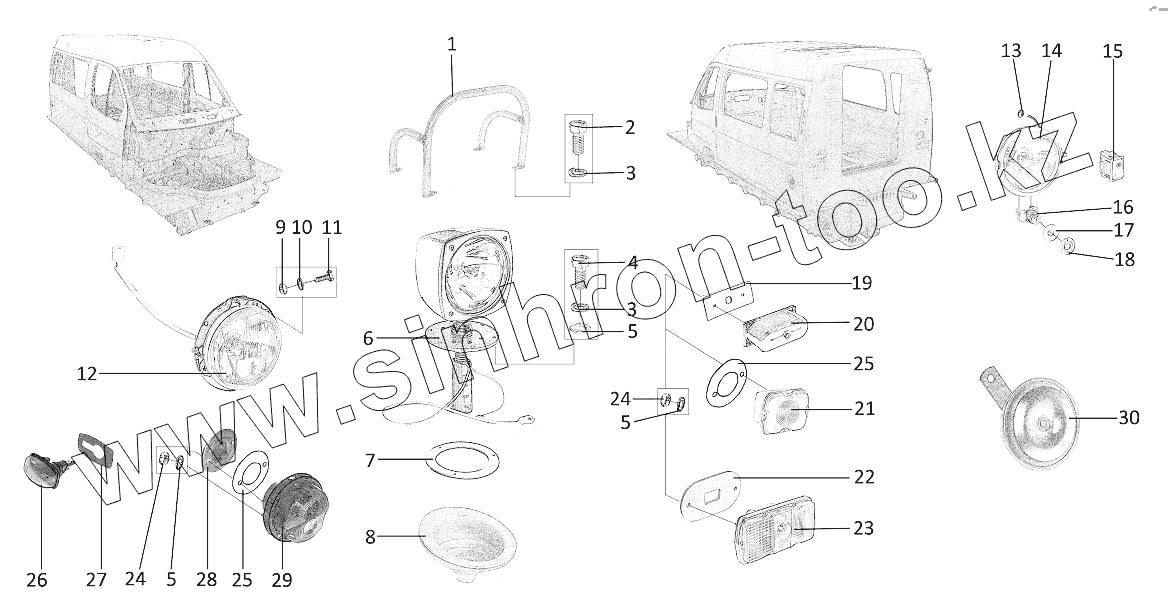

Каталог запасных частей к технике: ЗЗГТ ГАЗ-3409 (Бобр). Устройства осветительной и световой сигнализации, звуковой сигнал
1
2
3
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3409-3711072 | Ограждение фары - искателя | |
| 2 | 201415-П29 | Болт | |
| 3 | 252154-П2 | Шайба | |
| 4 | 201422-П29 | Болт | |
| 5 | 252004-П29 | Шайба | |
| 6 | 5302.3711010 | Фара-прожектор | |
| 7 | 3409-3711094-50 | Кольцо уплотнительное | |
| 8 | 24-5107080-11 | Уплотнитель кожуха пола | |
| 9 | 250464-П29 | Гайка | |
| 10 | 252273-П29 | Шайба | |
| 11 | 224600-П29 | Винт | |
| 12 | 40.3711010 | Фара передняя | |
| 13 | А-17523 | Втулка | |
| 14 | 70.3711010-01 | Задний противотуманный фонарь | |
| 15 | 82.3709000-01.07 | Переключатель света заднего противотуманного фонаря | |
| 16 | 70.3711110-01 | Кронштейн | |
| 17 | 51-4201231 | Кольцо | |
| 18 | 24-2803140-01 | Прокладка | |
| 19 | 3937-3717024 | Прокладка | |
| 20 | ФП134-3717010 | Фонарь освещения номерного знака | |
| 21 | 2102.3711010-01 | Фара заднего хода | |
| 22 | 5903-3716094-01 | Прокладка | |
| 23 | ФП133А-3716010 | Комбинация световых указателей задняя | |
| 24 | 250508-П29 | Гайка | |
| 25 | 53А-3712094 | Прокладка | |
| 26 | 27.3726010 | Указатель поворота боковой | |
| 27 | 3302-3726015 | Прокладка | |
| 28 | 5903-3712093 | Кожух фонаря | |
| 29 | ПФ133А-3712010 | Фонарь передний | |
| 30 | 201.3721000-01 | Сигнал звуковой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
