Каталог запасных частей к технике: ЗЗГТ ГАЗ-3409 (Бобр). Тормоза

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

14

14

14

14

14

14

15

16

17

18

19

19

20

21

22

23

24

25

26

28

29

30

30

30

30

31

31

32

33

34

35

36

37

38

39

39

39

40

40

40

41

42

42

42

43

43

44

45

46

47

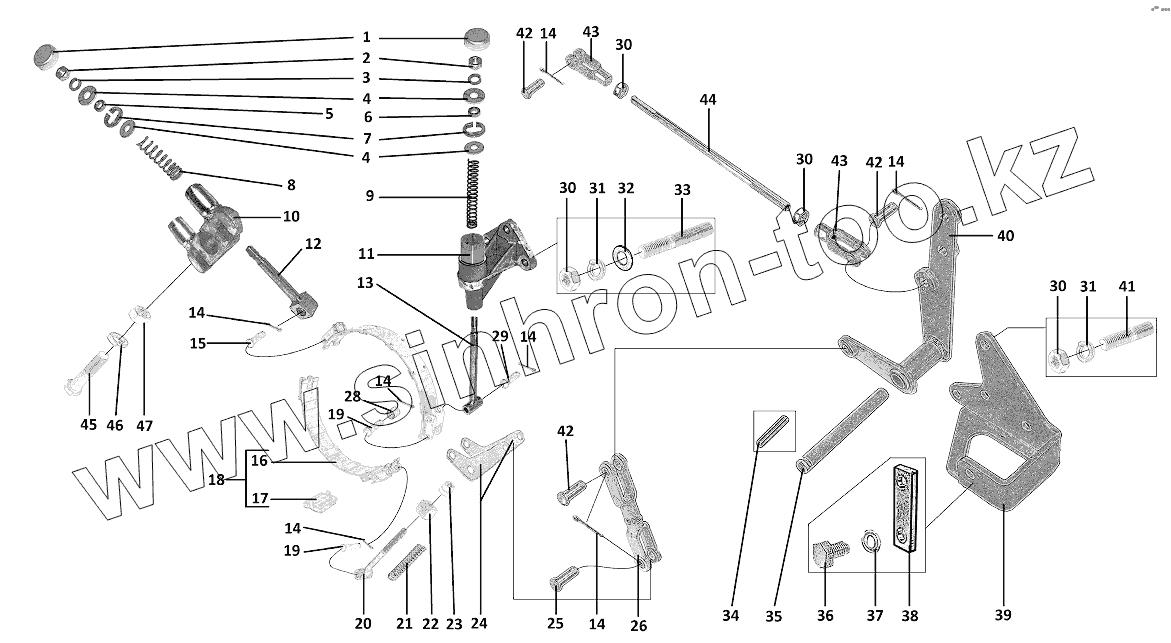

Позиция на иллюстрации	Заводской номер детали		Название детали
1	51-1015164-Б		Крышка
2	250511-П29		Гайка
3	252135-П2		Шайба
4	252038-П29		Шайба
5	34039-2604134		Втулка
6	34039-2604112		Втулка
7	24-3501057		Кольцо упорное
8	3409-3611043		Пружина
9	3409-3611041		Пружина
10	3409-3611042		Кронштейн задний
11	3409-3611028		Кронштейн передний
12	3409-3611052		Шток задний
13	3409-3611036		Шток передний
14	258038-П29		Шплинт
15	260062-П29		Палец
16	3409-3611022		Лента тормозная
17	3402-2604019		Колодка тормозная
18	3409-3611020		Лента с колодками в сборе
19	260066-П29		Палец
20	34039-2604170		Болт стяжной
21	71-2604064		Пружина рычага
22	3409-3611156		Сухарь
23	3409-2900251		Гайка стяжного болта
24	3409-3611153		Рычаг тормозной
25	260059-П29		Палец
26	3409-3606562		Звено соединительное
28	34039-2604176		Втулка распорная
29	260045-П29		Палец
30	250513-П29		Гайка
31	252136		Шайба
32	252006-П29		Шайба
33	291771-П29		Шпилька
34	4694162328		Ролик
35	3409-3606532		Ось
36	290377-П29		Болт
37	252153-П2		Шайба
38	3409-3510188		Планка
39	3409-3606550		Кронштейн мостика управления правый
39	3409-3606551		Кронштейн мостика управления левый
40	3409-3606522		Мостик управления правый
40	3409-3606523		Мостик управления левый
41	216257-П29		Шпилька
42	260057-П29		Палец
43	63-3508045		Вилка
44	71-2605186-10		Тяга
45	200372-П29		Болт
46	252137-П2		Шайба
47	250514-П29		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
