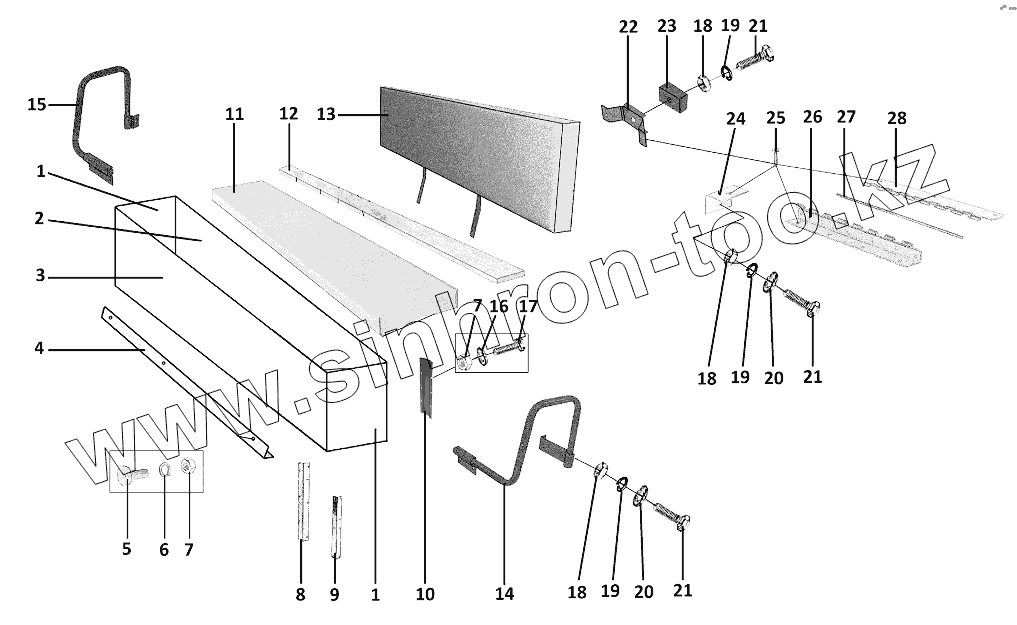

Каталог запасных частей к технике: ЗЗГТ ГАЗ-3409 (Бобр). Сиденья боковые, рундуки
1
1
2
2
2
3
4
5
6
7
7
8
8
8
9
10
11
12
12
12
13
13
13
14
14
14
15
15
15
16
17
18
18
18
19
19
19
20
20
21
21
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3409-9240031-50 | Лист каркаса сиденья боковой | |
| 2 | 3409-9240022-50 | Лист каркаса сиденья задний правый | |
| 2 | 3409-9240023-50 | Лист каркаса сиденья задний левый | |
| 3 | 3409-9240024-50 | Лист каркаса сиденья передний | |
| 4 | 3409-9240054-50 | Уголок окантовка | |
| 5 | 210358-П29 | Болт | |
| 6 | 252154-П2 | Шайба | |
| 7 | 250608-П29 | Гайка | |
| 8 | 71-01-9240040-50 | Уголок длинный, правый | |
| 8 | 71-01-9240041-50 | Уголок длинный, левый | |
| 9 | 71-01-9240052-50 | Уголок короткий | |
| 10 | 3409-9240080-50 | Фиксирующая планка | |
| 11 | 3409-9240014-50 | Подушка сиденья | |
| 12 | 3409-9240010-50 | Планка подушки правая | |
| 12 | 3409-9240011-50 | Планка подушки левая | |
| 13 | 3409-9240018-50 | Спинка сиденья правая | |
| 13 | 3409-9240019-50 | Спинка сиденья левая | |
| 14 | 3409-9240174-50 | Упор задний правый | |
| 14 | 3409-9240175-50 | Упор задний левый | |
| 15 | 3409-9240172-50 | Упор передний правый | |
| 15 | 3409-9240173-50 | Упор передний левый | |
| 16 | 252004-П29 | Шайба | |
| 17 | 201420-П29 | Болт | |
| 18 | 250610-П29 | Гайка | |
| 19 | 252155-П2 | Шайба | |
| 20 | 252005-П29 | Шайба | |
| 21 | 210379-П29 | Болт | |
| 22 | 47-8402936-50 | Кронштейн буфера | |
| 23 | 76-7503080 | Буфер | |
| 24 | 71-01-9240054 | Уголок | |
| 25 | Шуруп4,8х25 | Шуруп | |
| 26 | 34039-6863208-50 | Петля, угловая | |
| 27 | 3409-8407504-50 | Ось | |
| 28 | 3409-5112208 | Петля, прямая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
