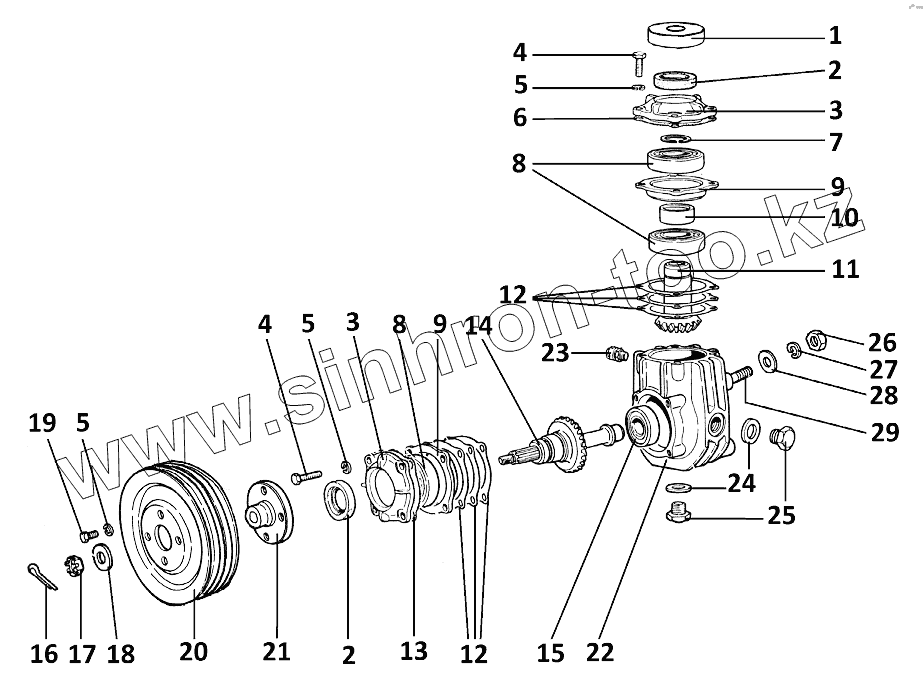

Каталог запасных частей к технике: ЗЗГТ ГАЗ-3409 (Бобр). Редуктор вентилятора
1
2
2
3
3
4
4
5
5
5
6
7
8
8
9
9
10
11
11
11
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 71-1308318 | Кожух | |
| 2 | 20-2401034-Б | Уплотнение | |
| 3 | 71-1308316-10 | Крышка | |
| 4 | 201457-П29 | Болт | |
| 5 | 252135-П2 | Шайба | |
| 6 | 71-1308340-10 | Прокладка уплотнительная | |
| 7 | 297607-П2 | Кольцо | |
| 8 | 40П-4506042 | Шарикоподшипник | |
| 9 | 71-1308338-10 | Обойма | |
| 10 | 71-13083334 | Втулка распорная | |
| 11 | 3403-1308330 | Шестерня ведомая | |
| 11 | 71-1308302-10 | Прокладка регулировочная | |
| 12 | 71-1308303-10 | Прокладка регулировочная | |
| 12 | 71-1308304-10 | Прокладка регулировочная | |
| 13 | 71-1308341-10 | Прокладка уплотнительная | |
| 14 | 3403-1308311 | Шестерня ведущая | |
| 15 | Г-41-9305037 | Шарикоподшипник | |
| 16 | 258040-П29 | Шплинт | |
| 17 | 250869-П29 | Гайка | |
| 18 | 293312-П29 | Шайба | |
| 19 | 201453-П29 | Болт | |
| 20 | 340901-1308352-50 | Шкив редуктора | |
| 21 | 34039-1308322 | Ступица редуктора | |
| 22 | 71-1308305-10 | Картер редуктора | |
| 23 | 298430-П10 | Сапун | |
| 24 | 297248-П | Прокладка | |
| 25 | 296494-П29 | Пробка | |
| 26 | 250513-П29 | Гайка | |
| 27 | 252156-П2 | Шайба | |
| 28 | 252006-П29 | Шайба | |
| 29 | 291785-П29 | Шпилька |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
