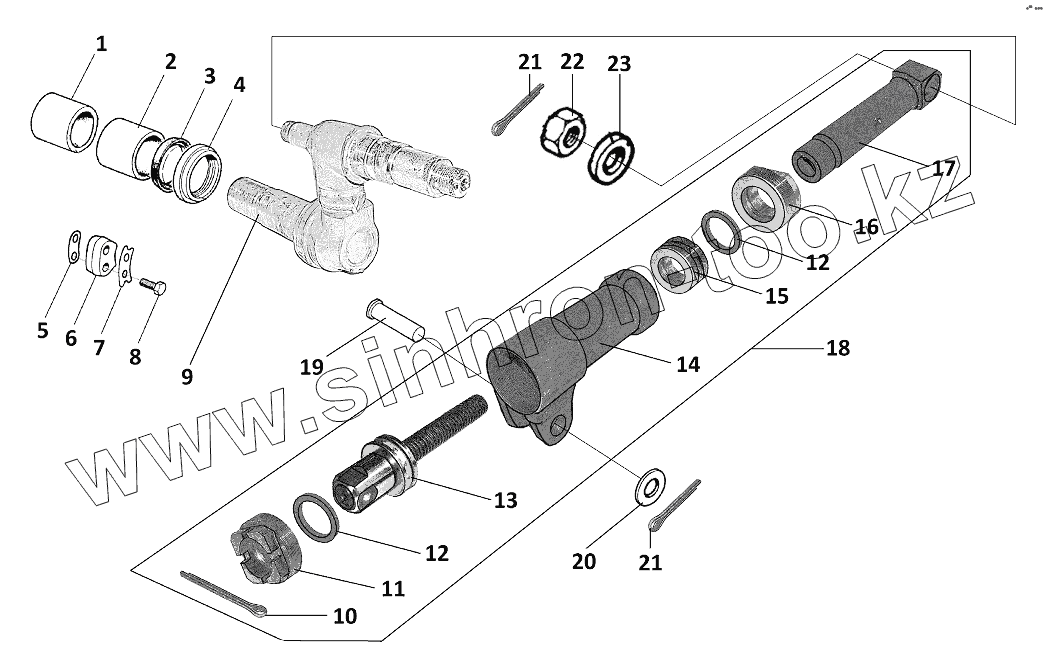

Каталог запасных частей к технике: ЗЗГТ ГАЗ-3409 (Бобр). Подвеска направляющего колеса и устройство натяжения гусеницы
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3409А-2946055 | Втулка балансира внутренняя | |
| 2 | 3409А-2946054 | Втулка балансира наружная | |
| 3 | 69-3103038 | Сальник оси балансира | |
| 4 | 3409А-2946030 | Обойма сальника оси балансира катка | |
| 5 | 47-3203053-01 | Прокладка | |
| 5 | 47-3203054-01 | Прокладка | |
| 6 | 47-3203052-01 | Фиксатор балансира катка | |
| 7 | 47-3203055-01 | Планка стопорная болтов фиксатора балансира | |
| 8 | 201544-П29 | Болт | |
| 9 | 3409-2948010-50 | Балансир направляющего колеса | |
| 10 | 4598711232 | Шплинт | |
| 11 | 3409-3211043-50 | Винт гильзы | |
| 12 | 47-3203020-01 | Кольцо уплотнительное | |
| 13 | 3409-3211095-50 | Винт натяжной с подшипником | |
| 14 | 3409-3211020-60 | Гильза с проушинами | |
| 15 | 3409-3211033-50 | Гайка направляющая | |
| 16 | 3409-3211040 | Винт гильзы | |
| 17 | 3409-3211025-50 | Шток с наконечником | |
| 18 | 3409-3211010-60 | Механизм натяжения в сборе | |
| 19 | 3409-3211041 | Палец | |
| 20 | 293531-П29 | Шайба | |
| 21 | 258055-П29 | Шплинт | |
| 22 | 292964-П29 | Гайка | |
| 23 | 3409-3211042 | Шайба регулировочная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
