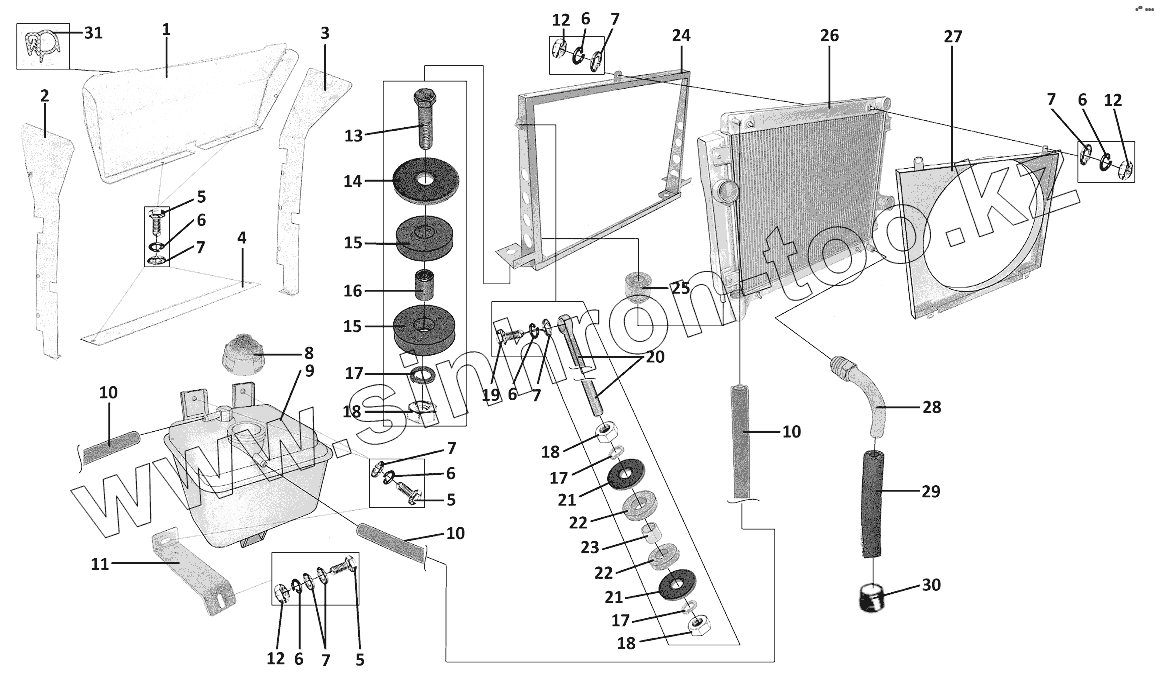

Каталог запасных частей к технике: ЗЗГТ ГАЗ-3409 (Бобр). Основной радиатор охлаждения и расширительный бачок
1
2
3
4
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
8
9
10
10
10
11
12
12
12
13
14
15
15
16
17
17
17
18
18
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 340901-1309252-50 | Верхняя часть кожуха | |
| 2 | 340901-1309255-50 | Левая часть кожуха | |
| 3 | 340901-1309254-50 | Правая часть кожуха | |
| 4 | 340901-1309258-50 | Нижняя часть кожуха | |
| 5 | 201416-П29 | Болт | |
| 6 | 252134-П2 | Шайба | |
| 7 | 252004-П29 | Шайба | |
| 8 | 330208-1311065 | Пробка расширительного бачка | |
| 9 | 3302-1311010-10 | Расширительный бачок | |
| 10 | Шланг | Шланг | |
| 11 | 3409-1311101 | Упор | |
| 12 | 250608-П29 | Гайка | |
| 13 | 201505-П29 | Болт | |
| 14 | 293333-П29 | Шайба | |
| 15 | 21-1302045 | Подушка | |
| 16 | 34039-1302048-50 | Втулка | |
| 17 | 252136-П2 | Шайба | |
| 18 | 250612-П29 | Гайка | |
| 19 | 201420-П29 | Болт | |
| 20 | 5903-8012090 | Растяжка | |
| 21 | 252039-П29 | Шайба | |
| 22 | 21-1302094 | Подушка | |
| 23 | 2010-1001095 | Втулка | |
| 24 | 340901-1302020-50 | Рама радиатора | |
| 25 | 3110-1301164 | Подушка | |
| 26 | А073.00.010-21 | Блок радиаторов | |
| 27 | 340901-1309380-50 | Корпус вентилятора | |
| 28 | 41-1013116-10 | Наконечник | |
| 29 | 71-1013104 | Шланг | |
| 30 | А-24457 | Пробка | |
| 31 | 31029-5604040 | Уплотнитель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
