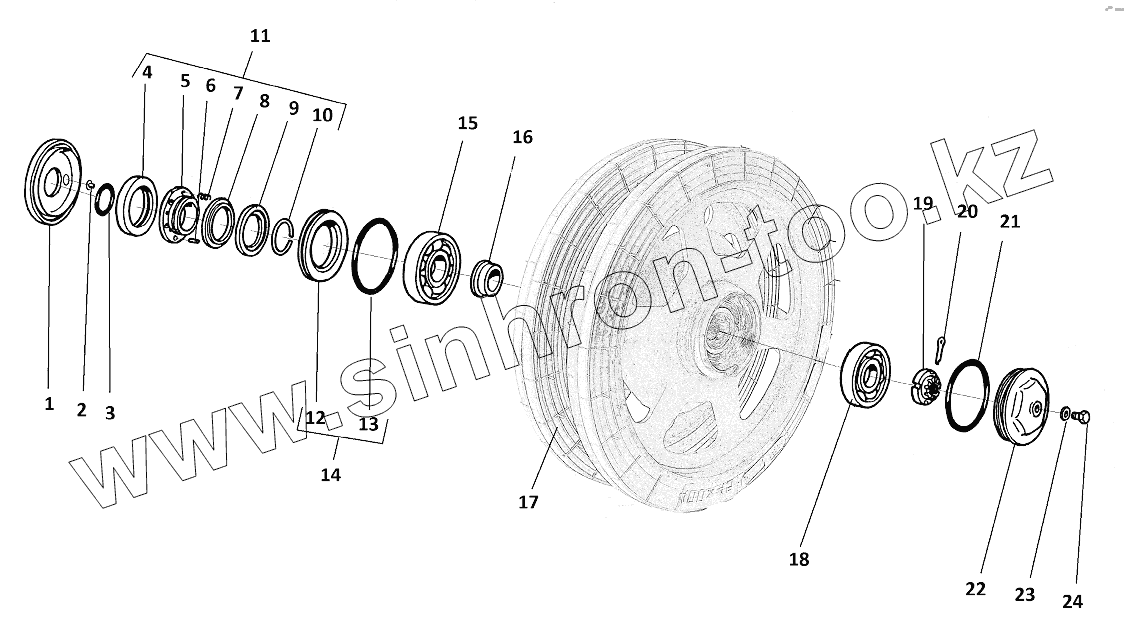

Каталог запасных частей к технике: ЗЗГТ ГАЗ-3409 (Бобр). Направляющее колесо
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 71-3204028 | Кольцо лабиринтное катка ленивца | |
| 2 | 47-3204029 | Штифт фиксирующий | |
| 3 | 47-2805053-01 | Кольцо уплотнительное | |
| 4 | 47-32004034-01 | Манжета | |
| 5 | 47-32004031 | Втулка | |
| 6 | 47-32004036 | Штифт | |
| 7 | 47-32004033 | Пружина | |
| 8 | 47-32004032 | Шайба нажимная | |
| 9 | 47-32004035 | Кольцо | |
| 10 | 47-32004037 | Кольцо упорное | |
| 11 | 47-3204030 | Фрикционное уплотнение ступицы катка в сборе | |
| 12 | 47-3204041 | Шайба уплотнительная | |
| 13 | 47-3204042-01 | Кольцо уплотнительное | |
| 14 | 47-3204040 | Шайба уплотнительная ступицы катка в сборе | |
| 15 | 209А | Подшипник шариковый однорядный | |
| 16 | 71-3204016-01 | Втулка распорная | |
| 17 | 3409-3205005 | Каток с резиной | |
| 18 | 208А | Подшипник шариковый однорядный | |
| 19 | 70-141514 | Гайка оси катка | |
| 20 | 258055-П29 | Шплинт | |
| 21 | 47-3204042-01 | Кольцо уплотнительное | |
| 22 | 71-3204020-02 | Крышка ступицы катка | |
| 23 | 47-3204024 | Кольцо пробки | |
| 24 | 290872-П29 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
