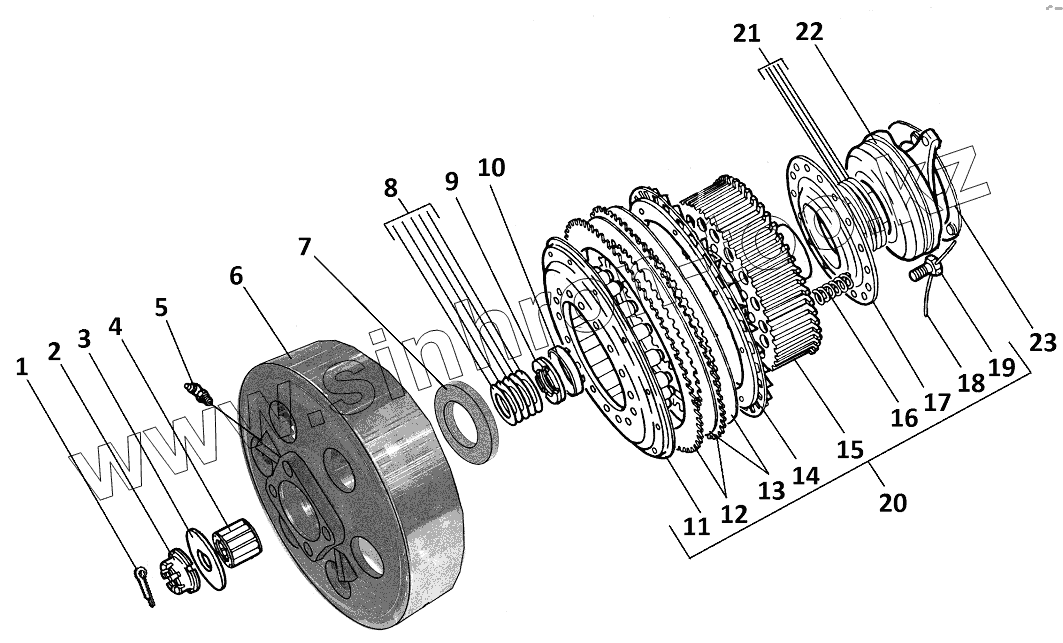

Каталог запасных частей к технике: ЗЗГТ ГАЗ-3409 (Бобр). Фрикционы
1
2
2
2
3
4
5
6
7
8
8
8
8
8
8
8
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
21
21
21
22
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 258056-П29 | Шплинт | |
| 2 | 34039-2900252 | Гайка крепления тормозного барабана главной передачи | |
| 2 | 34039-2900250 | Гайка правая | |
| 3 | 3409-3603034 | Шайба упорная | |
| 4 | 64706Е | Подшипник роликовый радиальный | |
| 5 | 264040-П29 | Масленка | |
| 6 | 3409-3603032 | Барабан тормозной | |
| 7 | 40П-2402080 | Манжета | |
| 8 | 71-2603016 | Прокладка регулировочная | |
| 8 | 71-2603017 | Прокладка регулировочная | |
| 8 | 71-2603018 | Прокладка регулировочная | |
| 8 | 71-2603019 | Прокладка регулировочная | |
| 8 | 71-2603020 | Прокладка регулировочная | |
| 9 | 71-2603014 | Гайка правая | |
| 9 | 71-2603015 | Гайка левая | |
| 10 | 71-2603012 | Шайба стопорная | |
| 11 | 47-2503070 | Диск нажимной | |
| 12 | 70-141576-Б | Диск ведомый | |
| 13 | 70-141575 | Диск ведущий | |
| 14 | 70-141568 | Диск упорный | |
| 15 | 3409-3603012 | Барабан ведущий | |
| 16 | 060-141578-Б | Пружина | |
| 17 | 70-141579 | Диск отжимной | |
| 18 | 258254-П | Шплинт-проволока | |
| 19 | 290641-П29 | Болт крепления отжимного диска | |
| 20 | 3409-3603010 | Фрикцион в сборе | |
| 21 | 060-141537-Б | Прокладка регулировочная | |
| 21 | 060-141538-Б | Прокладка регулировочная | |
| 21 | 060-141539 | Прокладка регулировочная | |
| 21 | 47А-2605088 | Прокладка регулировочная | |
| 22 | 3409-3603020 | Кулачок отводки фрикциона правый | |
| 22 | 3409-3603021 | Кулачок отводки фрикциона левый | |
| 23 | 15-141540 | Сепаратор с шариками |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
