Каталог запасных частей к технике: ЗЗГТ ГАЗ-34039 (Ирбис). Тормоза
1
1
2
2
3
4
5
6
6
7
8
9
10
11
11
11
12
13
14
15
15
15
16
17
18
19
19
20
21
22
23
24
25
26

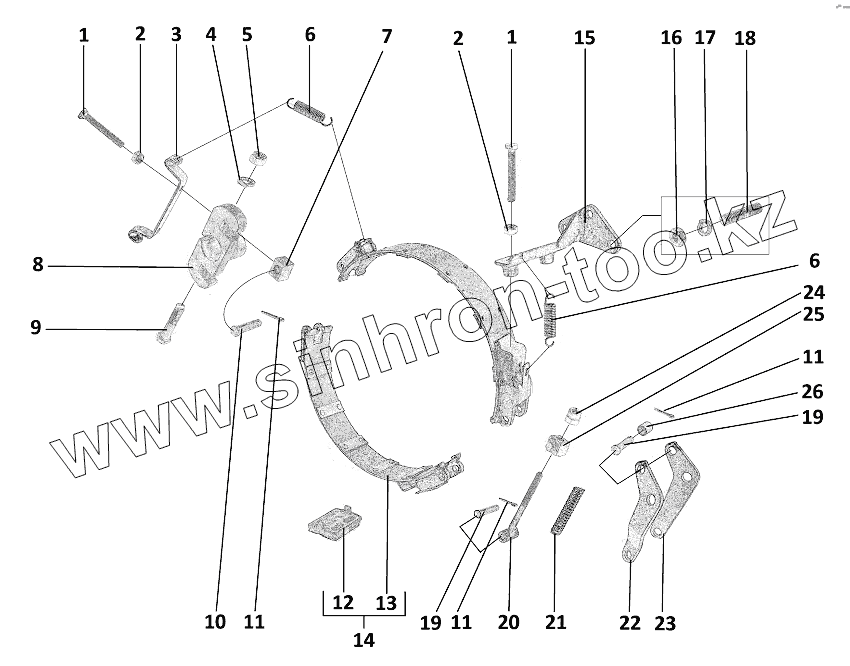

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 290676-П29 | Болт | |
| 2 | 250510-П29 | Гайка | |
| 3 | 70-141617 | Кронштейн пружин тормоза | |
| 4 | 252137-П2 | Шайба | |
| 5 | 250514-П29 | Гайка | |
| 6 | 3402-2604038 | Пружина тормозной ленты | |
| 7 | 3402-2604029 | Сухарь | |
| 8 | 3402-2604025 | Кронштейн тормозных лент | |
| 9 | 200372-П29 | Болт | |
| 10 | 260062-П29 | Палец | |
| 11 | 258038-П29 | Шплинт | |
| 12 | 3402-2604019 | Колодка тормозная | |
| 13 | 3402-2604012 | Лента тормозная | |
| 14 | 34039-2604010-50 | Лента тормозная с колодками | |
| 15 | 34039-2604092-60 | Кронштейн тормозных лент задний правый | |
| 15 | 34039-2604093-60 | Кронштейн тормозных лент задний левый | |
| 16 | 250513-П29 | Гайка | |
| 17 | 252136-П2 | Шайба | |
| 18 | 216257-П29 | Шпилька | |
| 19 | 260066-П29 | Палец | |
| 20 | 34039-2504060-50 | Болт стяжной | |
| 21 | 71-2604064 | Пружина рычага | |
| 22 | 71-2604057-10 | Рычаг тормозной ленты левый | |
| 23 | 71-2604056-10 | Рычаг тормозной ленты правый | |
| 24 | 060-141665 | Гайка стяжного болта | |
| 25 | 060-141658 | Сухарь рычага тормозной ленты | |
| 26 | 70-141657 | Втулка распорная рычага тормозной ленты |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
