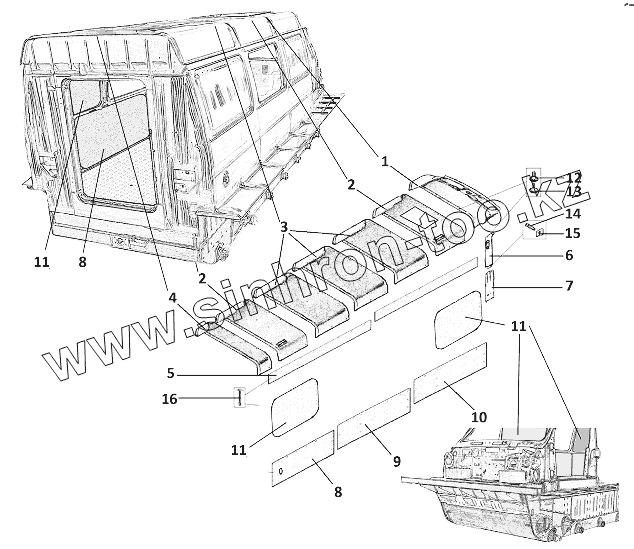

Каталог запасных частей к технике: ЗЗГТ ГАЗ-34039 (Ирбис). Обивка потолка, обивка боковых средних стоек
1
2
2
3
4
4
4
5
6
6
6
7
7
7
8
8
8
8
9
9
9
10
11
11
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3221-5702010 | Обшивка потолка, передняя | |
| 2 | 3221-5702030 | Обшивка потолка | |
| 3 | 3221-5702050 | Обшивка потолка, средняя, без отверстий | |
| 4 | 3221-5702030 | Обшивка потолка | |
| 4 | 3221-5702050 | Обшивка потолка, средняя, без отверстий | |
| 5 | 3204-5702056-50 | Панель декоративная | |
| 6 | 33023-5402112 | Обивка стойки верхняя правая | |
| 6 | 33023-5402113 | Обивка стойки верхняя левая | |
| 7 | 3409-5402120 | Обивка стойки нижняя правая | |
| 7 | 3409-5402121 | Обивка стойки нижняя левая | |
| 8 | 3404-5402015 | Обивка боковины задняя правая | |
| 8 | 3404-5402011 | Обивка боковины задняя левая | |
| 9 | 3404-5402016 | Обивка боковины средняя правая | |
| 9 | 3404-5402013 | Обивка боковины средняя левая | |
| 10 | 3404-5402052 | Обивка боковины передняя правая | |
| 11 | 3404-5402051-50 | Обивка оконная | |
| 12 | 3302-5602156 | Гнездо пистона | |
| 13 | 3302-5602155 | Пистон | |
| 14 | 290313 | Винт | |
| 15 | 292665 | Гайка | |
| 16 | 122494 | Саморез |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
