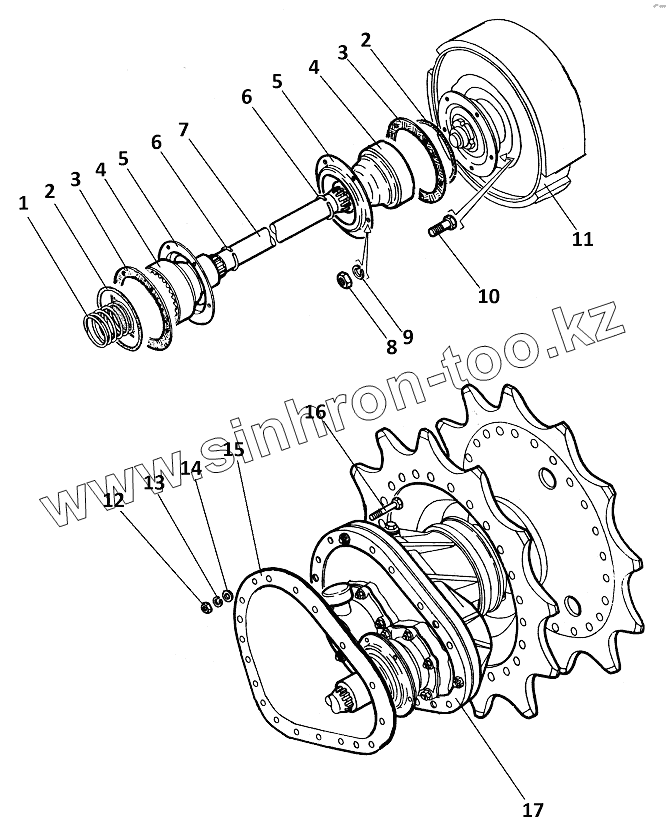

Каталог запасных частей к технике: ЗЗГТ ГАЗ-34039 (Ирбис). Муфты и полуоси, крепление бортовой передачи
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 70-141726 | Пружина соединительной муфты главной передачи | |
| 2 | 71-2606025-01 | Уплотнитель | |
| 3 | 70-141706 | Прокладка | |
| 4 | 47-2506012 | Муфта | |
| 5 | 70-141705 | Чашка соединительной муфты полуоси | |
| 6 | 70-141728 | Кольцо упорное соединительной муфты полуоси | |
| 7 | 71-2606018-50 | Полуось | |
| 8 | 250611-П29 | Гайка | |
| 9 | 252135-П2 | Шайба | |
| 10 | 201474-П29 | Болт | |
| 11 | 3402-2603030-50 | Тормозной барабан главной передачи в сборе с зубчаткой | |
| 12 | 250559-П29 | Гайка | |
| 13 | 252138-П2 | Шайба | |
| 14 | 293398-П29 | Шайба | |
| 15 | 47-2601030 | Прокладка | |
| 16 | 4503171160 | Болт | |
| 17 | 34036-2607011-10 | Бортовая передача в сборе левая | |
| 17 | 3404-2607010-50 | Бортовая передача в сборе правая с редуктором датчика скорости |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
