Каталог запасных частей к технике: ЗЗГТ ГАЗ-34039 (Ирбис). Картер главной передачи
1
2
3
4
4
5
5
5
6
6
6
6
7
8
8
8
9
10
11
12
13
13
13
14
14
14
14
14
15
16
17
18

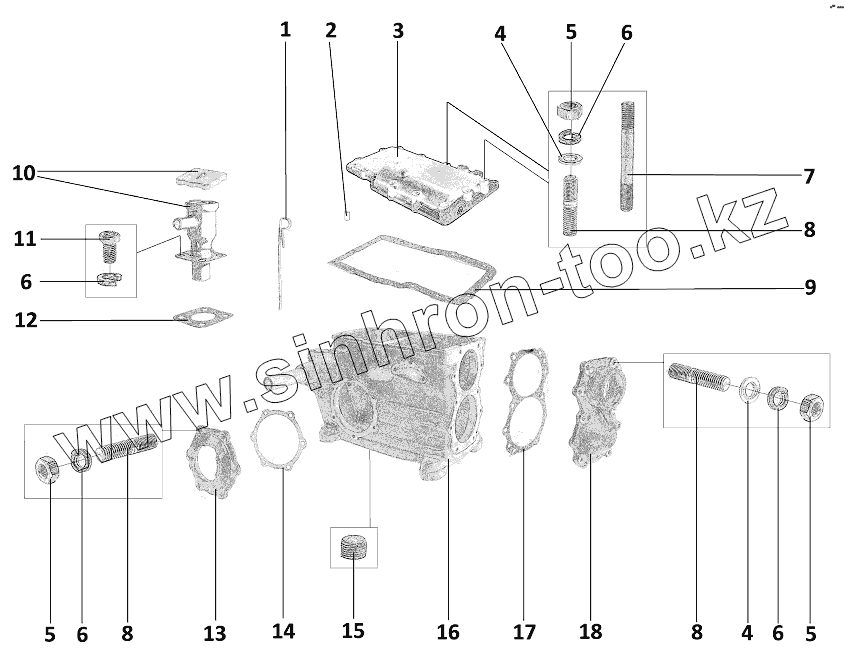

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 70-141423 | Указатель уровня масла картера главной передачи | |
| 2 | 4598420411 | Штифт | |
| 3 | 34039-2601132 | Крышка верхняя | |
| 4 | 252006-П29 | Шайба | |
| 5 | 250513-П29 | Гайка | |
| 6 | 252136-П2 | Шайба | |
| 7 | 4599523142 | Шпилька | |
| 8 | 291797-П29 | Шпилька | |
| 9 | 34039-2601134 | Прокладка верхней крышки | |
| 10 | 5903-1802480 | Крышка с фильтром | |
| 11 | 201493-П29 | Болт | |
| 12 | 5903-1802413 | Прокладка | |
| 13 | 4543111431 | Кулачок упорный отводки фрикциона | |
| 13 | 15-141455 | Кулачок | |
| 14 | 70-141446 | Прокладка регулировочная | |
| 14 | 70-141447 | Прокладка регулировочная | |
| 14 | 70-141449 | Прокладка регулировочная | |
| 15 | А-24457 | Пробка | |
| 16 | 34039-2601200 | Картер главной и дополнительной передачи | |
| 17 | 34039-2601184 | Прокладка задней крышки | |
| 18 | 34039-2601182 | Крышка задняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
