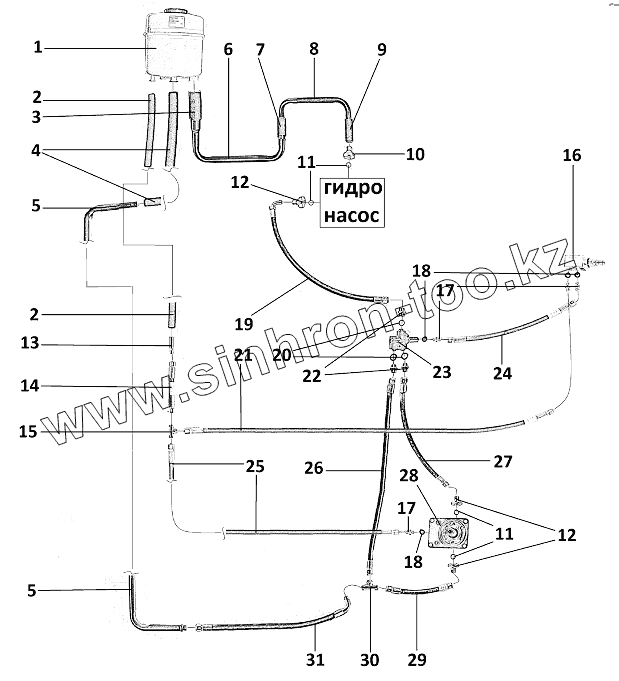

Каталог запасных частей к технике: ЗЗГТ ГАЗ-34039 (Ирбис). Гидравлический привод вентилятора
1
2
2
3
4
5
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 34039-1313017 | Бак | |
| 2 | 3404-1313819-50 | Рукав | |
| 3 | 3404-1313817-50 | Рукав | |
| 4 | 3404-1313818-50 | Рукав | |
| 5 | 3404-1313809-50 | Труба | |
| 6 | 3404-1313805-50 | Труба | |
| 7 | 3404-1313816-50 | Рукав | |
| 8 | 3404-1313803-50 | Труба | |
| 9 | 3404-1313815-50 | Рукав | |
| 10 | 3404-1313952-50 | Фланец шестеренчатого насоса впускной | |
| 11 | 3404-1313132 | Кольцо | |
| 12 | 3404-1313148-50 | Фланец шестеренчатого насоса выпускной | |
| 13 | 3404-1313314-50 | Штуцер | |
| 14 | 3404-1313314-50 | Штуцер | |
| 15 | 3404-1313124 | Тройник | |
| 16 | 34039-1313014 | Датчик температуры | |
| 17 | 3404-1313312-50 | Штуцер | |
| 18 | 3404-1313136 | Прокладка | |
| 19 | 3404-1313161 | РВД | |
| 20 | 3404-1313137 | Прокладка | |
| 21 | 3404-1313152 | РВД | |
| 22 | 3404-1313-302-50 | Штуцер | |
| 23 | 34039-1313015 | Клапан | |
| 24 | 3404-1313118 | РВД | |
| 25 | 3404-1313121 | РВД | |
| 26 | 3404-1313114 | РВД | |
| 27 | 3404-1313113 | РВД | |
| 28 | 34039-1313016 | Гидромотор | |
| 29 | 3404-1313154 | РВД | |
| 30 | 3404-1313125 | Тройник | |
| 31 | 3404-1313167 | РВД |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
