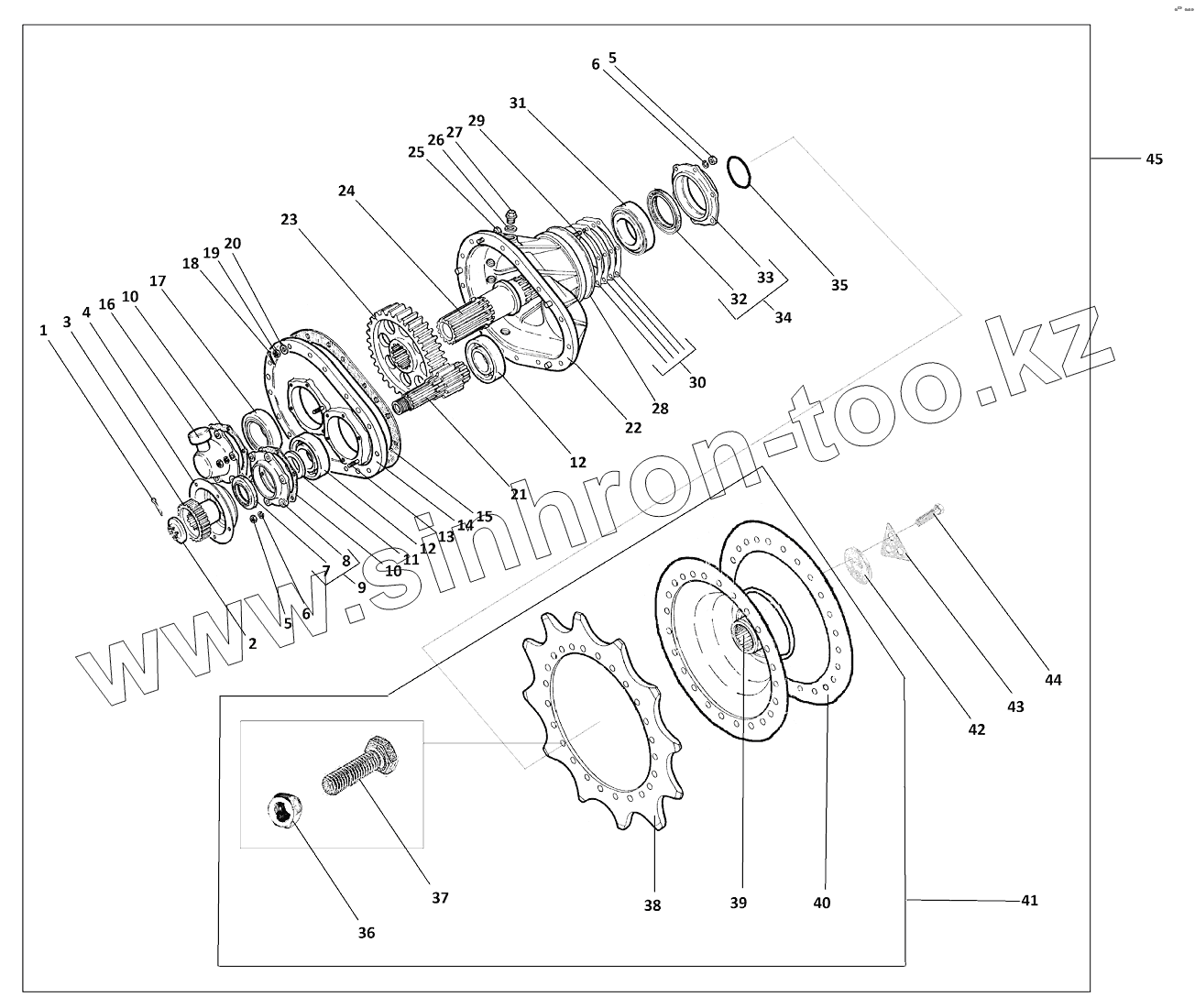

Каталог запасных частей к технике: ЗЗГТ ГАЗ-34039 (Ирбис). Бортовая передача и ведущие колёса
1
2
3
4
5
5
6
6
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
30
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 258056-П29 | Шплинт | |
| 2 | 47-2601106 | Гайка шестерни | |
| 3 | 47-2601105-10 | Зубчатка соединительная | |
| 4 | 47-2601103 | Чашка | |
| 5 | 250513-П29 | Гайка | |
| 6 | 252156-П29 | Шайба | |
| 7 | 1.2-60х85х10-1 | Уплотнение | |
| 8 | 71-2607092 | Крышка | |
| 9 | 71-2607091 | Крышка в сборе | |
| 10 | 47-2607067 | Прокладка | |
| 11 | 71-2607101 | Шайба | |
| 12 | 4905-3222030 | Подшипник | |
| 13 | 291782-П29 | Шпилька | |
| 14 | 47-2601017 | Крышка бортовой передачи | |
| 15 | 47-2601025 | Прокладка | |
| 16 | 71-2607062 | Крышка | |
| 17 | 4624135718 | Подшипник | |
| 18 | 258024-П29 | Шплинт | |
| 19 | 250976-П29 | Гайка | |
| 20 | 252006-П8 | Шайба | |
| 21 | 34036-2607082 | Шестерня ведущая | |
| 22 | 34039-2601016-50 | Картер бортовой передачи | |
| 23 | 34036-2607060 | Шестерня ведомая | |
| 24 | 3403-2607036 | Вал | |
| 25 | 47-2601028 | Болт | |
| 26 | 297248-П | Прокладка | |
| 27 | 296494-П8 | Пробка | |
| 28 | 47-2601020 | Кольцо стяжное картера бортовой передачи | |
| 29 | 291785-П29 | Шпилька | |
| 30 | 47-2601055 | Прокладка | |
| 30 | 47-2601056 | Прокладка | |
| 30 | 47-2601057 | Прокладка | |
| 30 | 47-2601058 | Прокладка | |
| 31 | 51-3104020-01 | Подшипник | |
| 32 | 71-2607040-01 | Уплотнение | |
| 33 | 47-2601046 | Крышка | |
| 34 | 71-2607044 | Крышка в сборе | |
| 35 | 3403-2607048 | Кольцо уплотнительное | |
| 36 | 251648 | Гайка | |
| 37 | 853063 | Болт | |
| 38 | 3403-3202012 | Венец | |
| 39 | 73-3002014 | Ступица | |
| 40 | 73-32020016 | Диск | |
| 41 | 73-3202010-50 | Ведущее колесо в сборе | |
| 42 | 34039-2607049-60 | Крышка ступицы | |
| 43 | 3403-2607050-50 | Шайба | |
| 44 | 4598161007 | Болт | |
| 45 | 34036-2607011-10 | Бортовая передача в сборе левая | |
| 45 | 3404-2607010-50 | Бортовая передача в сборе правая с редуктором датчика скорости |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
