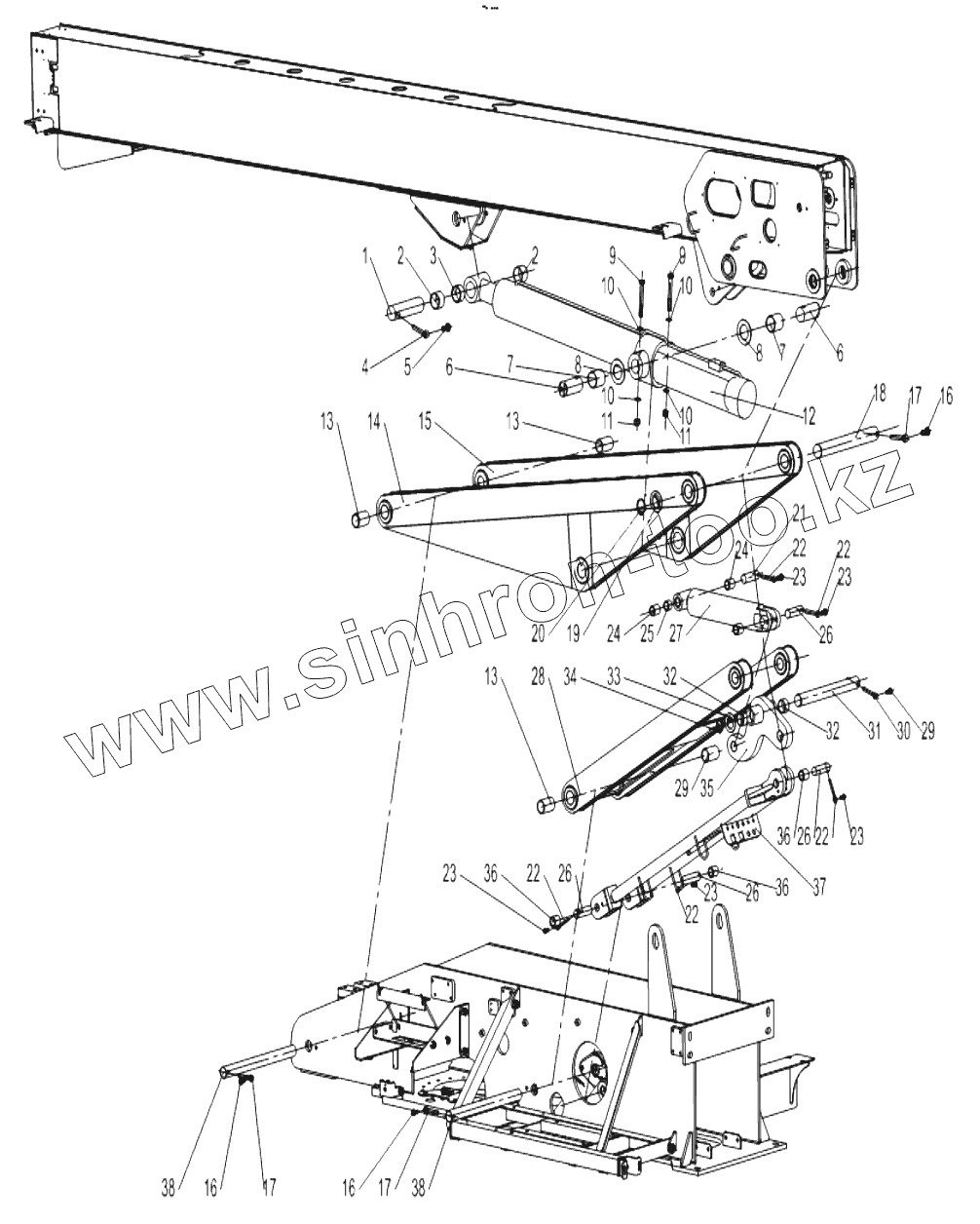

Каталог запасных частей к технике: Zoomlion ZT68J. Linkage 00771100610000000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
6
7
7
8
8
9
9
10
10
10
10
11
11
12
13
13
13
14
15
16
16
16
17
17
17
18
19
20
21
22
22
22
22
22
23
23
23
23
23
24
24
25
26
26
26
26
27
28
29
29
30
31
32
32
33
34
35
36
36
36
37
38
38
Позиция на иллюстрации Заводской номер детали Название детали
1 00771100300001010 Pin
2 00771100600001060 Non-lubricated bearing
3 00771100600001100 Spacer bush
4 00773400200001070 Stop pin
5 1040004499 Bolt M20x45-8.8
6 00771100610001050 Pin
7 00771100610001040 Non-lubricated bearing
8 00771100600001070 Spacer
9 1040004606 Bolt M20x160-10.9
10 1040301033 Washer 20-8-200HV
11 1040200741 Nut
12 00771100600800000 lifting cylinder
13 00771100610001030 Non-lubricated bearing
14 00771100611000000 Rear-right Linkage
15 00771100610200000 Rear-left Linkage
16 1040004499 Bolt M20x45-8.8
17 00773400400001170 Stop pin
18 00771100610001020 Pin
19 00771100600001090 Washer
20 1040300568 Ring 65
21 00771100300001010 Pin
22 00773400200001070 Stop pin
23 1040004511 Bolt M12x30-8.8
24 00771400301601020 Non-lubricated bearing
25 00771100300001060 Piston rod spacer bush
26 00771100600601010 Pin
27 00771100600630000 Leveling cylinder
28 00771100610400000 Front linkage
29 1040004570 Bolt M16x30-8.8
30 00773400400001250 Stop pin
31 00771100610001010 Pin
32 00771100600601020 Non-lubricated bearing
33 00771100600001080 Washer
34 1040300321 Ring 55
35 00771100600620000 Leveling swing boom
36 00771400301601020 Non-lubricated bearing
37 00771100600610000 Leveling rod
38 00771100800001050 Pin
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
