  5. Exhaust system 00771107121000000 (with engine Perkins)

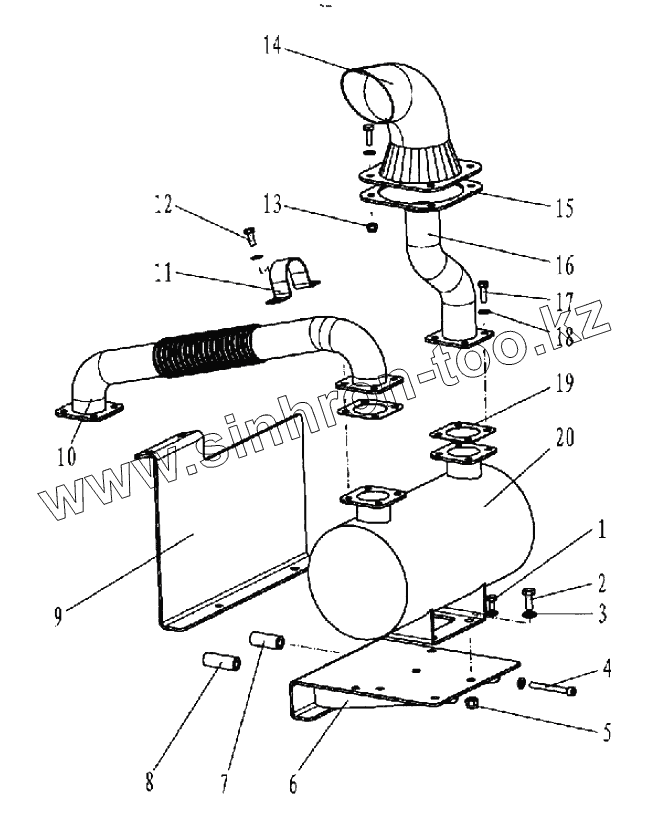

Каталог запасных частей к технике: Zoomlion ZT68J. Exhaust system 00771107121000000 (with engine Perkins)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 1040004517 Bolt M8x16-8.8
2 1040002434 Bolt
3 1040302489 Flat washer A class 10-200HV
4 1040102037 Screw M8x70-8.8
5 1040200504 Nut M10-8
6 00771107121010000 Silencer bracket
7 00771107121001020 Cushion cover
8 00771107121001030 Long cushion cover
9 00771107121001050 Thermal baffle
10 00771107121001010 Exhaust coupling
11 00771107121001060 Bilateral pipe clamp
12 1040004518 Bolt M8x20-8.8
13 1040200503 Hexagon lock nut with non-metallic insert M8-8
14 00771407101001020 Tail pipe
15 00771407101001030 Strength plate
16 00771107121001040 Exhaust pipe
17 1040004519 Hexagon bolt M8x25-8.8
18 1040301515 Flat washer A class 8-200HV
19 00771407121001050 Sealer I
20 00771407121001010 Silencer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
