Каталог запасных частей к технике: Zoomlion ZT68J. Cable chain system 00771100720000000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
4
5
6
6
6
6
7
8
9
9
10
11
11
12
12
13
14
15
16
17
18
18
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
20
20
20
20
20
20
20
21
21
21
22
22
22
22
23
24
25
25
26
26
26
26
27
28
29
30
31
31
32
32
32
32
32
32
33
33
33

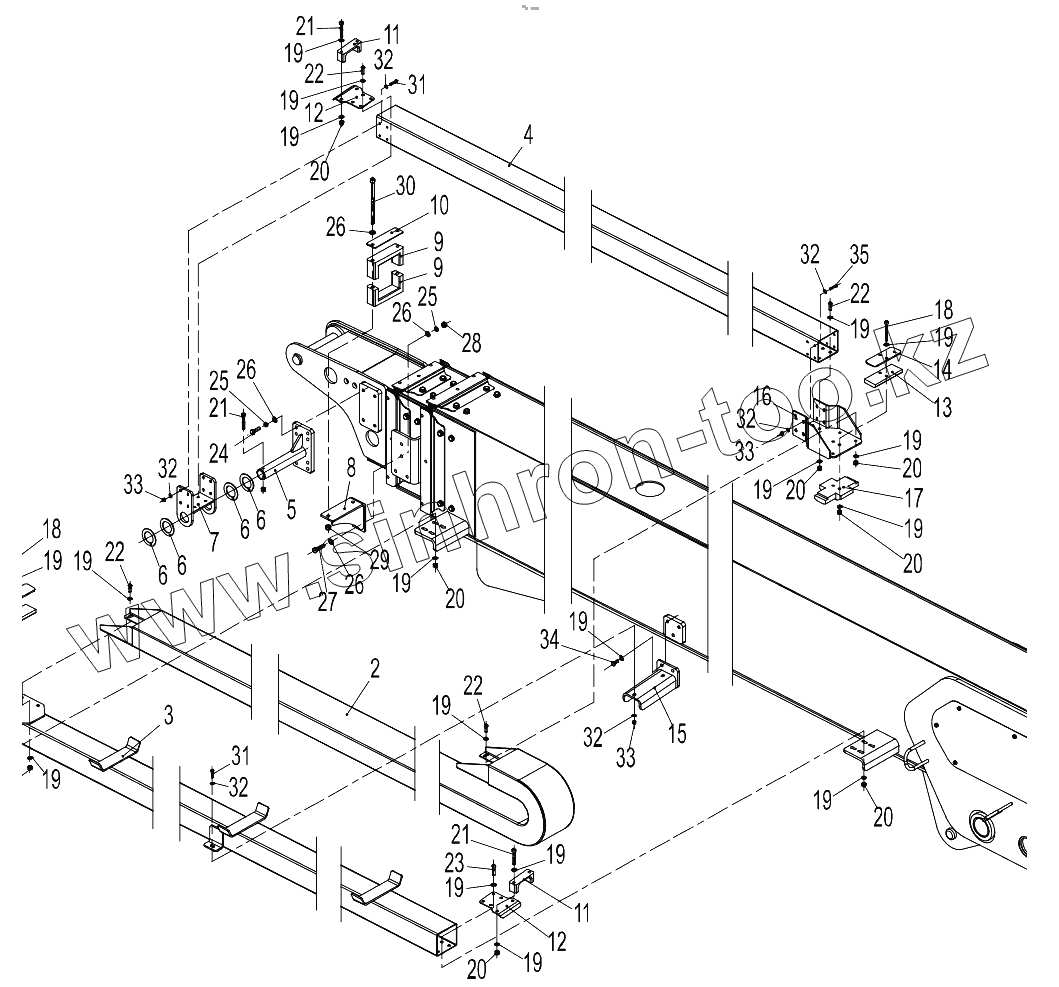

Позиция на иллюстрации Заводской номер детали Название детали
1 00771100310000000 Boom
2 00771100721200000 Steel chain
3 00771100720600000 Fixed aluminum pipe welds
4 00771100720001010 Adjustable aluminum pipe
5 00771100720800000 Front bracket
6 00771400700001010 Washer
7 00771400721400000 Swing bracket
8 00771100720400000 Middle support
9 00771100720001040 Slide rest
10 00771100720001060 Carriage board
11 00771100720001100 Clip
12 00771100720001090 Pipeline plate
13 00771100720001070 Pipeline pressure block
14 00771100720001080 Pipeline pressure plate
15 00771100721000000 Support frame
16 00771100720200000 Up adapter
17 00771100720001050 Slider
18 1040102037 Screw M8x70-8.8
19 1040301515 Flat washer A class 8-200HV
20 1040200503 Hexagon lock nut with non-metallic insert M8-8
21 1040102738 Screw M8x55-8.8
22 1040102648 Screw M8x25-A2-70
23 1040103059 Screw M8x35
24 1040004565 Bolt M10x30-8.8
25 1040301502 Seal ring
26 1040302489 Flat washer A class 10-200HV
27 1040004507 Bolt M10x40-8.8
28 1040200113 Nut
29 1040200504 Nut M10-8
30 1040103124 Screw M10x170-8.8
31 1040100105 Screw
32 1040300771 Flat washer A class 6-A2
33 1040201896 Nut M6-8
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
