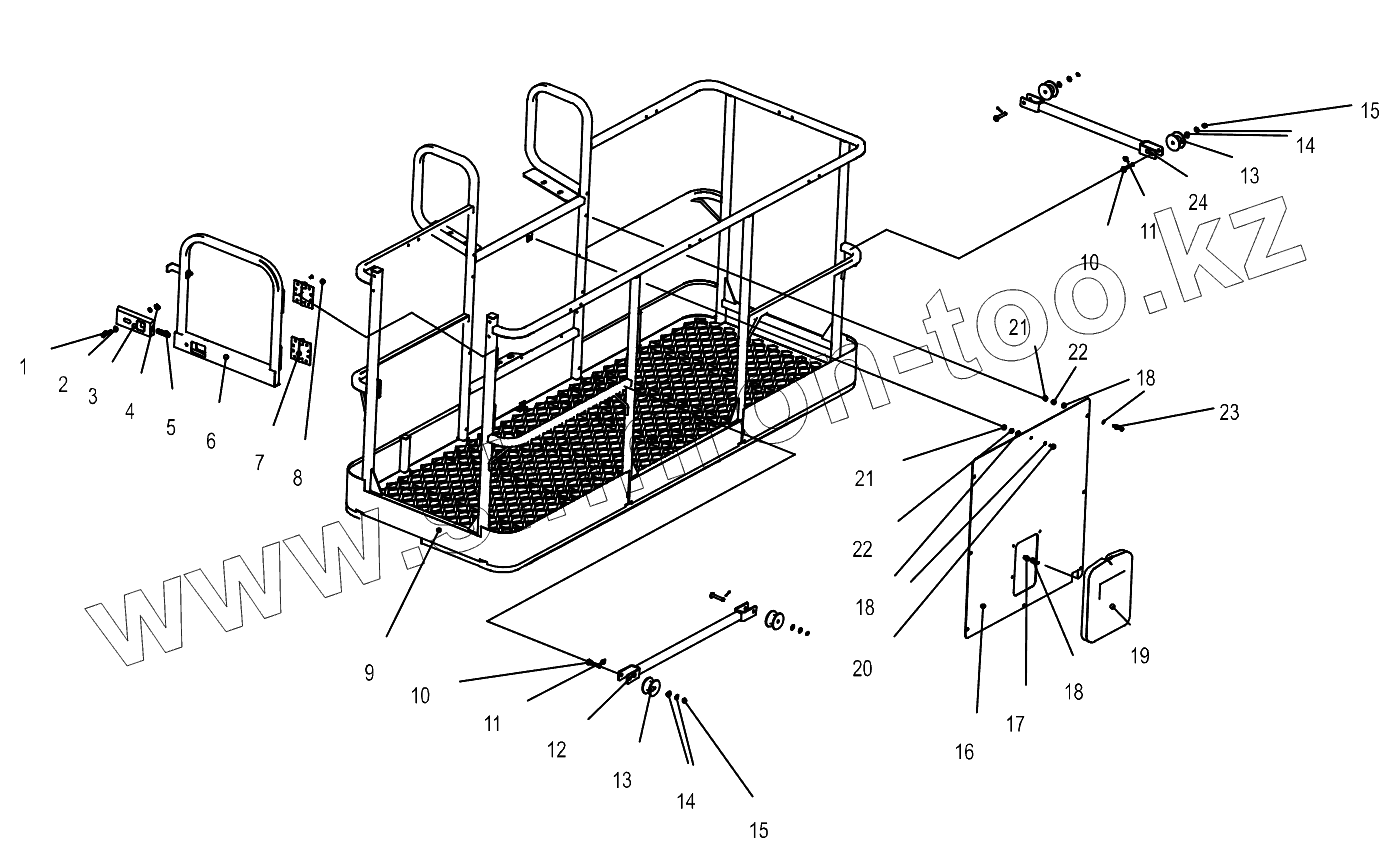

Каталог запасных частей к технике: Zoomlion ZT20J. Platform assembly 00771600100200000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
13
14
14
15
15
16
17
18
18
18
19
20
21
21
22
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 1040004522 Hexagon bolt M8x50-8.8
2 1040301515 Flat washer A class 8-200HV
3 00773400100201020 Key cylinder
4 1040201880 Acorn nuts M8-6
5 00775600101801020 Spring
6 00773400100230000 Swing gate
7 1101000138 Reset hinge
8 1040102599 Cross recessed countersunk head screw M5x12-A2-70
9 00771600100210000 Platform weldment
10 00771400100201040 Sliding rod door locating pin
11 1040500475 Штифт 3x20
12 00771400100230000 Removable slide door I
13 00771600100201010 Nylon pulley
14 1040302489 Flat washer A class 10-200HV
15 1040300043 Circlips for shaft--Type 10
16 00771100100201010 Baffle
17 1040001631 Hexagon bolt M6x20-A2-70
18 1040300771 Flat washer A class 6-A2
19 1999904986 Document box
20 1040002555 Hexagon bolt M6x16-A2-70
21 1040201865 Hexagon nut M6-A2-70
22 1040301610 Standard spring washer 6
23 1040001715 Hexagon bolt M6x45-A2-70
24 00771400100240000 Removable slide door II
