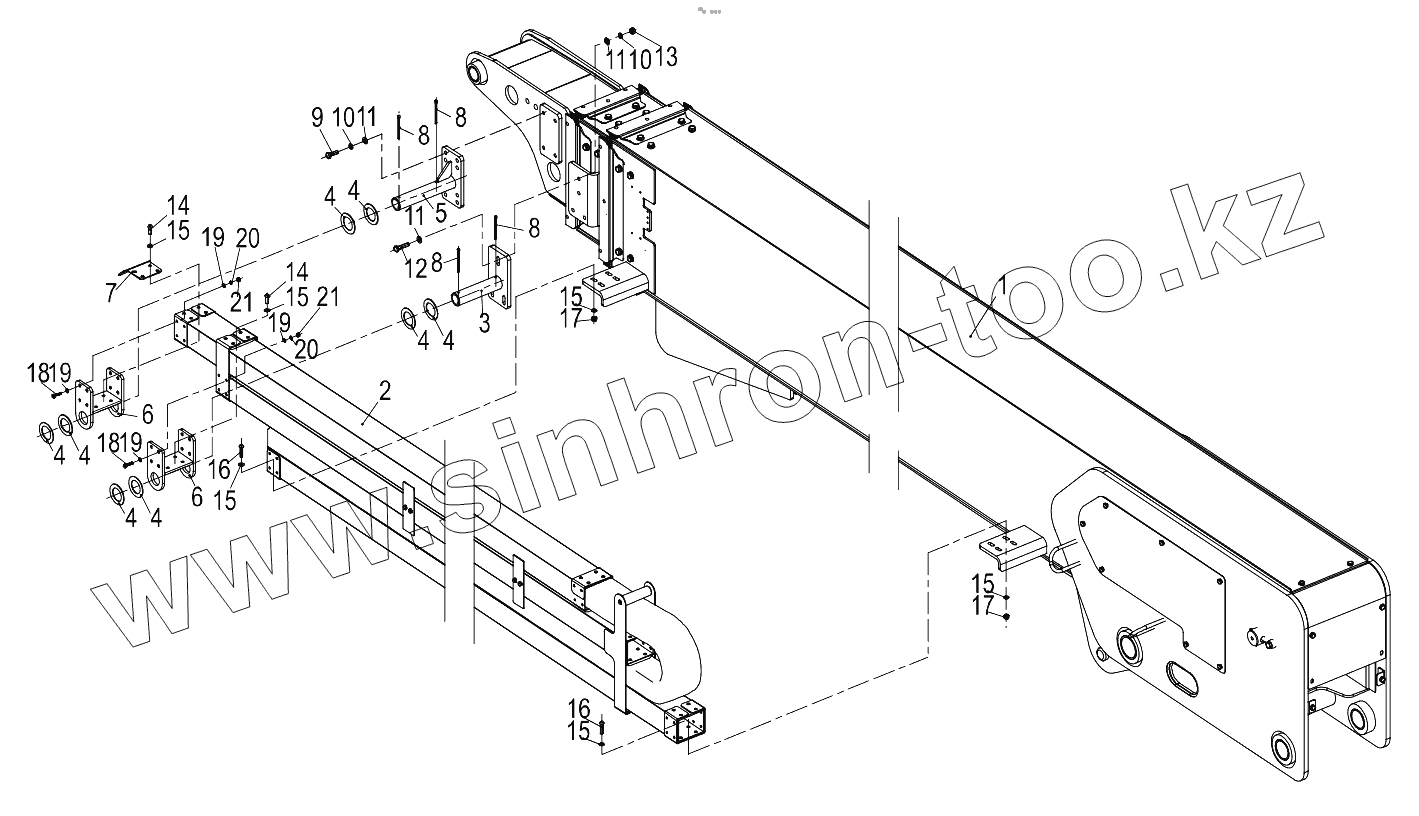

Каталог запасных частей к технике: Zoomlion ZT20J. Cable chain system 00771400700000000
1
2
3
4
4
4
4
4
4
4
4
5
6
6
7
8
8
8
8
9
10
10
11
11
11
12
13
14
14
15
15
15
15
15
15
16
16
17
17
18
18
19
19
19
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00771100310000000 | Boom | |
| 2 | 00771100700200000 | Cable chain mechanism | |
| 3 | 00771100700600000 | Middle bracket | |
| 4 | 00771400700001010 | Washer | |
| 5 | 00771100700400000 | Mounting bracket | |
| 6 | 00771400700600000 | Swing bracket | |
| 7 | 00771100700001020 | Guide plate | |
| 8 | 1040500047 | Pin | |
| 9 | 1040004565 | Bolt M10x30-8.8 | |
| 10 | 1040301502 | Seal ring | |
| 11 | 1040302489 | Flat washer A class 10-200HV | |
| 12 | 1040004507 | Bolt M10x40-8.8 | |
| 13 | 1040200113 | Nut | |
| 14 | 1040102648 | Screw M8x25-A2-70 | |
| 15 | 1040301515 | Flat washer A class 8-200HV | |
| 16 | 1040103059 | Screw M8x35 | |
| 17 | 1040200503 | Hexagon lock nut with non-metallic insert M8-8 | |
| 18 | 1040001640 | Bolt M6x25-A2-70 | |
| 19 | 1040300771 | Flat washer A class 6-A2 | |
| 20 | 1040301610 | Standard spring washer 6 | |
| 21 | 1040201865 | Hexagon nut M6-A2-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
